EK410 connect – podzemní rozvaděč

KLÍČOVÉ ÚDAJE

Světlý otvor: 250 × 400 mm

Celková hmotnost: cca 35 kg

Jištění: 40 A

Max. instalační prostor montážního zvonu: 147 × 224 × 105 mm

Materiál montážního zvonu: plast, nerezová ocel (V2A)

Vnější rozměry: 360 × 545 × 435 mm / otevřeno 855 mm

Zátěžová třída: B 125

Stupeň krytí: zavřený IP48 / otevřený IP44

Materiál krytu: slzičkový plech

Ke stažení

Technický list Katalog

Náš podzemní rozvaděč EK410 connect s inovativním konceptem šachty a modulární konstrukcí umožňuje flexibilní přizpůsobení konkrétním podmínkám instalace. Robustní konstrukce z modifikovaného polykarbonátu zajišťuje dlouhou životnost a vysokou odolnost vůči vlivům okolního prostředí. Poklop ve třídě zatížení B125 poskytuje dodatečné zabezpečení technologie díky odolnému vůči zaplavení výklopnému montážnímu zvonu a lícovému uzamykání v úrovni terénu. Integrované zásuvkové kombinace dodáváme včetně jističů a chrániče v souladu s českými a evropskými normami.

Vlastnosti produktu – korpus

▲ Inovativní konstrukce šachty s technologií 3D-ribFrame

Modulární, odolné a robustní systémové řešení umožňující přizpůsobení konkrétním podmínkám instalace

▲ Modulární konstrukce šachty

Flexibilní, situačně přizpůsobitelné a snadno manipulovatelné řešení

▲ Modifikovaný polykarbonát (PC)

Vysoká životnost, certifikovaná kompatibilita s podzemní vodou, odolnost vůči UV záření

Vlastnosti produktu – poklop

▲ Výklopný nezaplavitelný montážní zvon (princip ponorného zvonu)

Ideální řešení pro oblasti ohrožené zaplavením

▲ Lícové uzamykání v úrovni terénu a kabelový vývod

Žádné riziko zakopnutí, bezpečné vedení kabelů s ochranou proti přestřižení

▲ Zajištění proti nechtěnému zavření poklopu s montážním zvonem

Vyšší ochrana proti úrazu a bezpečná obsluha technického prostoru

▲ Podpora otevírání montážního zvonu/poklopu

Snadné otevírání díky nízké hmotnosti poklopu nebo pomocí dvou nerezových plynových vzpěr

▲ Uzamykání možné pouze speciálním klíčem

Ochrana proti neoprávněnému přístupu – zvýšená bezpečnost

▲ Nucená otevírací funkce

Přístup možný i při námraze, znečištění nebo nepříznivých podmínkách

▲ Kompletně odjištěné zásuvkové kombinace vč. chráničů

Vysoký bezpečnostní standard a ochrana proti úrazu dle českých a evropských norem

Variantní výbava montážního zvonu

Varianty zásuvek

    • Až 4 x 16A / 230V
    • 1 x 16A / 400V + 1 x 16A / 230V
    • 1 x 32A / 400V + 1 x 16A / 230V

Ochranné a jistící prvky

    • Jistič  B16 A, 1p
    • Jistič C16 A, 3P
    • Proudový chránič FI / RCD 40 A, typ A

Montážní deska

    • Integrovaná montážní deska

Individuální konfigurace

    • Možnost individuálního vybavení montážního zvonu dle požadavků projektu

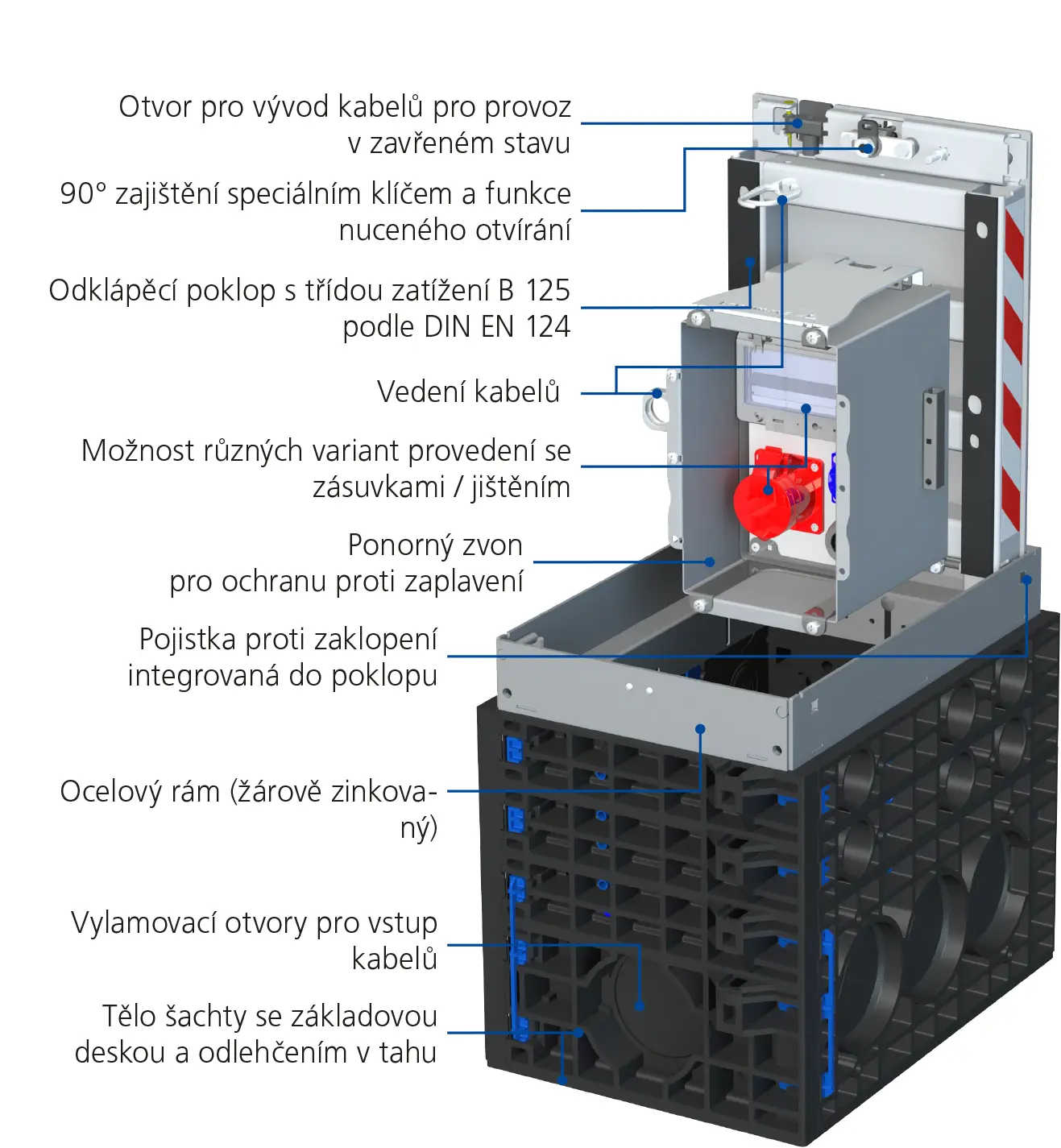

Konstrukce
