EK410 connect - Unterflurverteiler

Highlights

Lichte Weite: 250 x 400 mm

Außenmaße: 360 x 545 x435 mm / geöffnet 855 mm

Gesamtgewicht: ca. 35 kg

Belastungsklasse: B 125

Absicherung: 40 A

Schutzart: geschlossen: IP 48 / geöffnet: IP44

Max. Bauraum Tauchhaube: 147 x 224 x 105 mm

Material Abdeckung: Tränenblech

Material Tauchhaube: Kunststoff, Edelstahl (V2A)

Download

Datenblatt Katalog Montageanleitung Ausschreibung

Unser Unterflurverteiler EK410 connect mit innovativem Schachtkonzept und modularem Aufbau für flexible Standortanpassung. Die robuste Konstruktion aus modifiziertem Polycarbonat gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die B125 Abdeckung bietet zusätzliche Sicherheit mit einer aufschwenkbaren Tauchhaube, bodenbündiger Verriegelung und Steckdosen mit Leitungs- und Personenschutz gemäß VDE Standards.

Produktmerkmale - Korpus

  • Innovative Schachtkonstruktion mit 3D-ribFrame Modulare, beständige und belastbare Systemlösung zur spezifischen Standortanpassung
  • Modularer Schachtaufbau Flexible, situationsgerecht und einfach in der Handhabung
  • Modifiziertes Polycarbonat (PC) Langlebig, zertifizierte Grundwasserverträglichkeit, UV-beständig

Produktmerkmale - Abdeckung

  • Tauchhaube (aufschwenkbar) - Ideal für Überschwemmungsgefährdete Bereiche
  • Bodenbündige Verriegelung und Kabelauslass - Keine Stolperfalle sowie sichere Kabelführung mit Abscherschutz
  • Zuklappsicherung Abdeckung/Tauchhaube - Höherer Unfallschutz sowie sichere Bedienung des Technikraums
  • Öffnungsunterstützung Tauchhaube - Leichtgängige Öffnung durch geringes Tauchhaubengewicht oder durch zwei Edelstahl-Gasdruckfedern
  • Verriegelung nur mittels Spezialschlüssel möglich - Schutz vor unberechtigtem Zugriff - Sicherheit
  • Zwangsöffnungsfunktion - Zugang auch bei Vereisung und Schmutzunempfindlich
  • Steckdosen mit Leitungs- und Personenschutz - Hohe Sicherheitsstandards und Unfallschutz, nach VDE Vorgaben

Ausbauvariante Tauchhaube

  • Steckdosenvarianten
    • 16A/230V Schuko / 16A/400V Schuko
    • 16A/400V CEE / 32A/400V CEE
  • Leitungs-/Personenschutzschalter
    • LS B-16A 1p
    • LS C-16A 3p
    • FI/RCD 40A TypA
  • Montageplatte
    • Individuelle Ausbaumöglichkeiten der Tauchhaube möglich

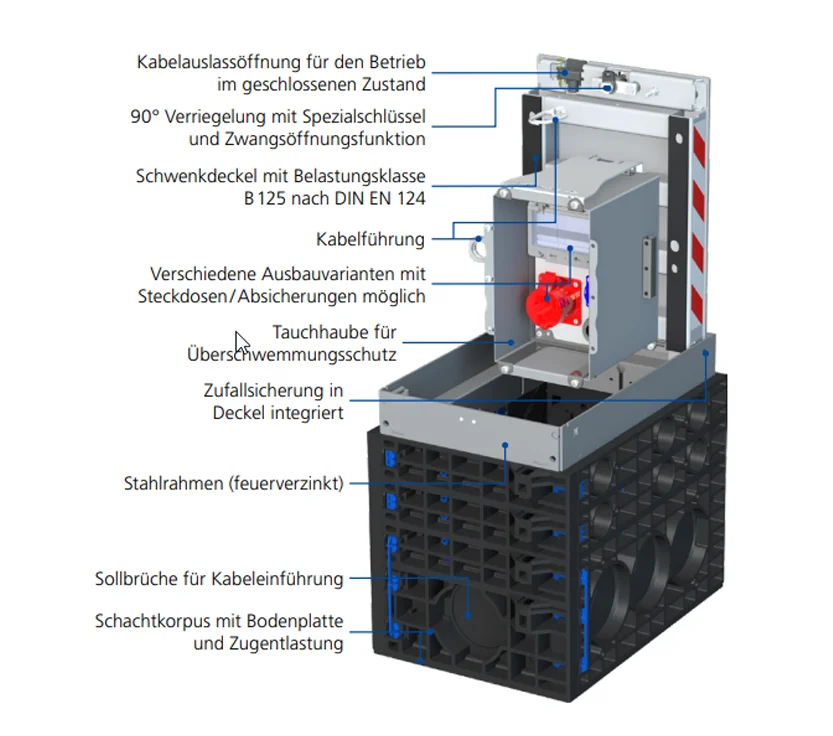

Aufbau
