EK510 connect - Unterflurverteiler

Highlights

Lichte Weite: 400 x 650 mm

Außenmaße: 618 x 790 x 511 mm / geöffnet 1230 mm

Gesamtgewicht: ca. 75 kg

Belastungsklasse: B125

Absicherung: 63 A

Schutzart: geschlossen: IP 48 / geöffnet: IP44

Max. Bauraum Tauchhaube:339 x 402 x 207 mm

Material Abdeckung: Deckel: Edelstahl (V2A) in Tränenblechoptik, Stahlrahmen: Edelstahl (V2A)

Material Tauchhaube: Polycarbonat (PC)

Download

Datenblatt Katalog Montageanleitung

Unser Unterflurverteiler EK510 connect mit innovativem Schachtkonzept und modularem Aufbau für flexible Standortanpassung. Die robuste Konstruktion aus modifiziertem Polycarbonat gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die B125 Abdeckung bietet zusätzliche Sicherheit mit einer aufschwenkbaren Tauchhaube, bodenbündiger Verriegelung und Steckdosen mit Leitungs- und Personenschutz gemäß VDE Standards.

Produktmerkmale - Korpus

  • Innovative Schachtkonstruktion mit 3D-ribFrame - Modulare, beständige und belastbare Systemlösung zur spezifi schen Standortanpassung
  • Modularer Schachtaufbau - Flexible, situationsgerecht und einfach in der Handhabung
  • Modifi ziertes Polycarbonat (PC) - Langlebig, zertifi zierte Grundwasserverträglichkeit, UV-beständig

Produktmerkmale - Abdeckung

  • Tauchhaube (aufschwenkbar) - Ideal für Überschwemmungsgefährdete Bereiche
  • Bodenbündige Verriegelung und Kabelauslass - Keine Stolperfalle sowie sichere Kabelführung mit Abscherschutz
  • Zuklappsicherung Abdeckung/Tauchhaube - Höherer Unfallschutz sowie sichere Bedienung des Technikraums
  • Verriegelungszugang nur durch speziellen Bautenschlüssel - Schutz vor unberechtigtem Zugriff - Sicherhei
  • Öffnungsunterstützung für Abdeckung und Tauchhaube - Laienbedienbar durch zwei Edelstahl-Gasdruckfedern. Abdeckung und Tauchhaube sind verbunden
  • Trittschutz/Sturzsicherung - Schützt vor Hineinfallen bei geöffnetem Deckel
  • Zwangsöffnungsfunktion - Zugang auch bei Vereisung und Schmutzunempfindlich
  • Steckdosen mit Leitungs- und Personenschutz - Hohe Sicherheitsstandards und Unfallschutz, nach VDE Vorgaben

Ausbauvariante Tauchhaube

  • Steckdosenvarianten
    • 16A/230V Schuko / 16A/400V Schuko
    • 16A/400V CEE / 32A/400V CEEE
  • Leitungs-/Personenschutzschalter
    • LS B-16A 1p
    • LS C-16A/32A 3p
    • FI/RCD 63A TypA
  • Montageplatte
    • Individuelle Ausbaumöglichkeiten der Tauchhaube möglich

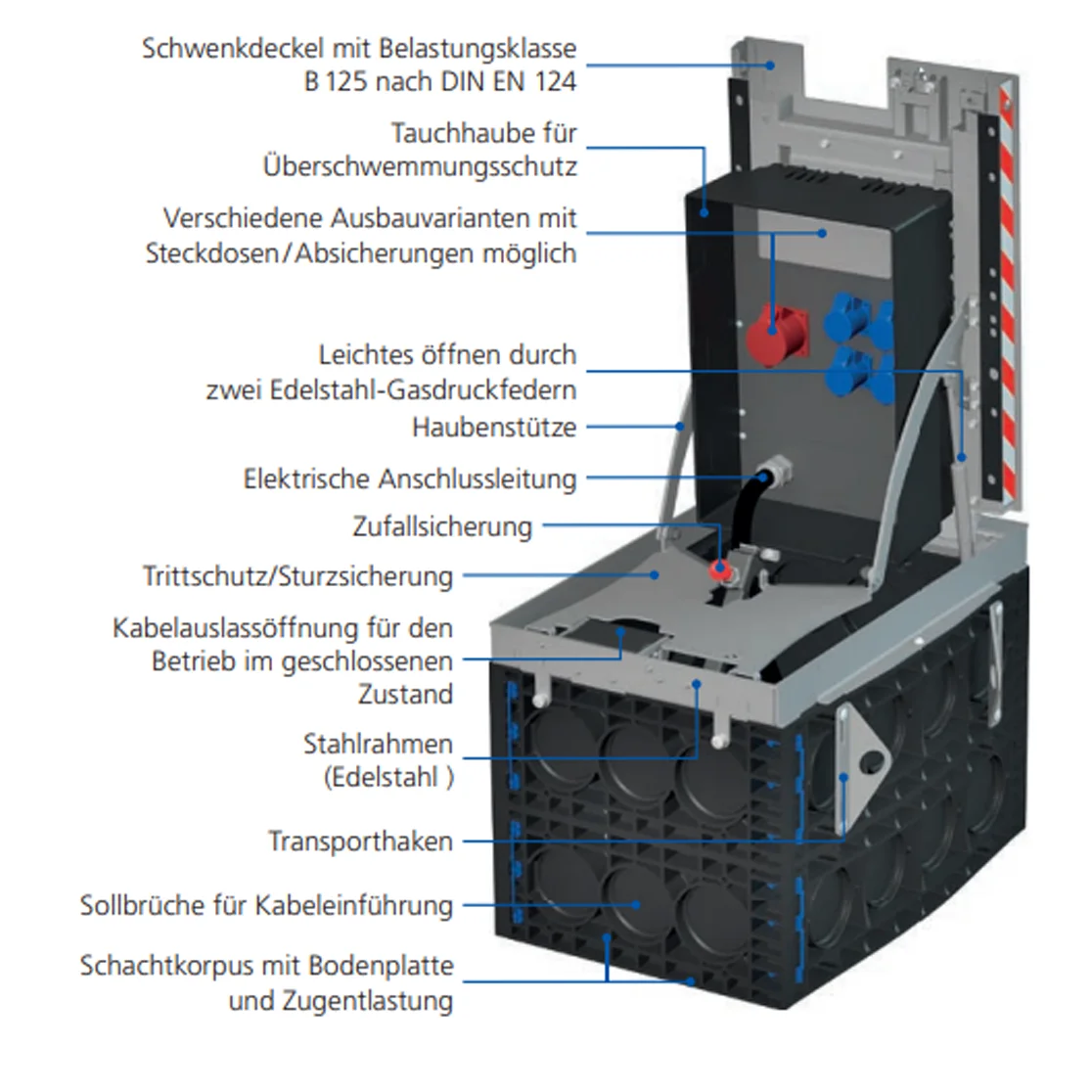

Aufbau
