Kopfrahmen

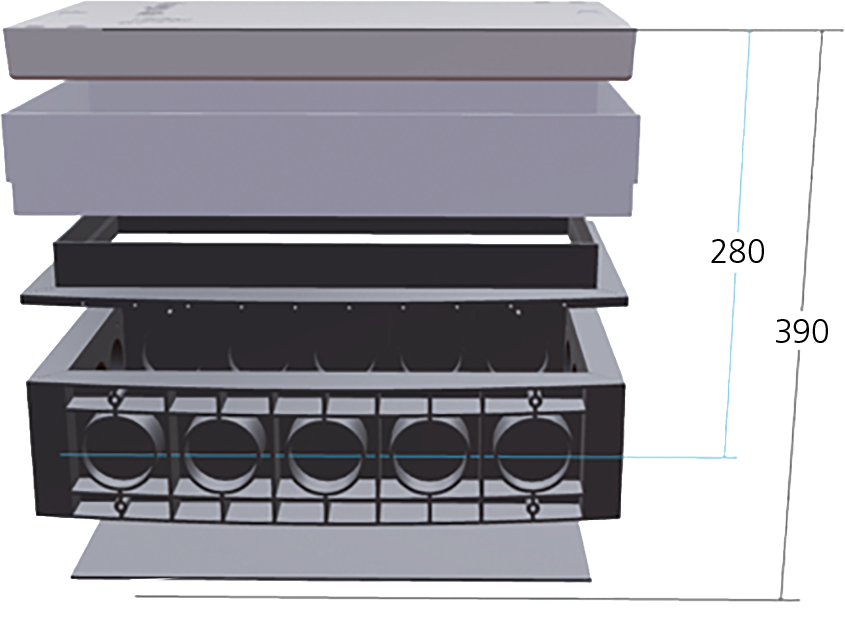

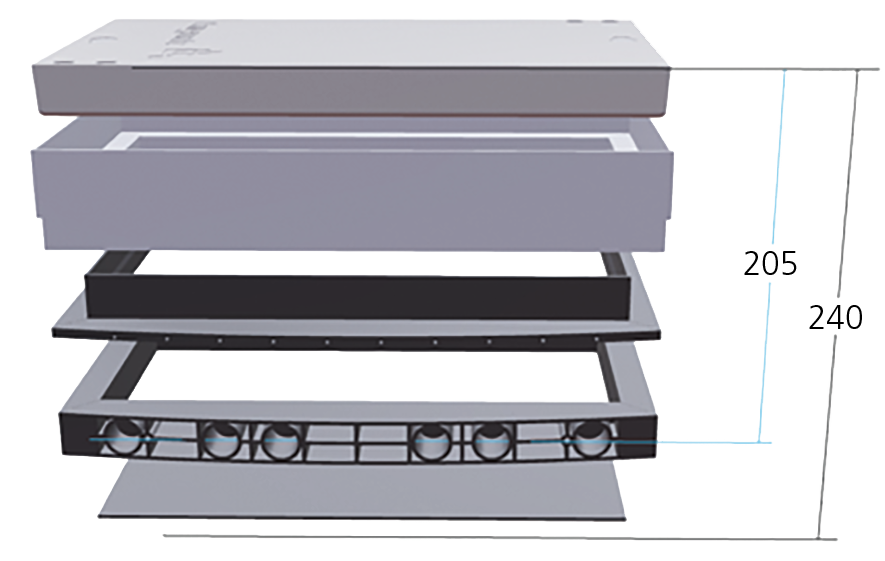

Mehr Flexibilität – dank neuem, flachem 15 mm Kopfrahmen
verlagern. Dadurch können Leitungen und Rohre höher eingeführt werden, was die Anpassung an verschiedene
Einbausituationen erleichtert und moderne Verlegeverfahren unterstützt.

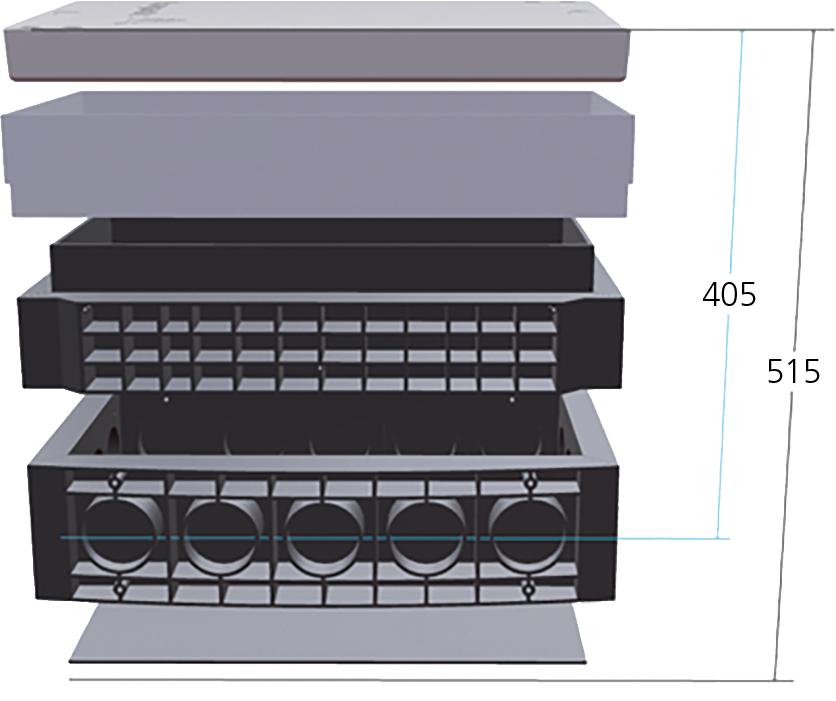

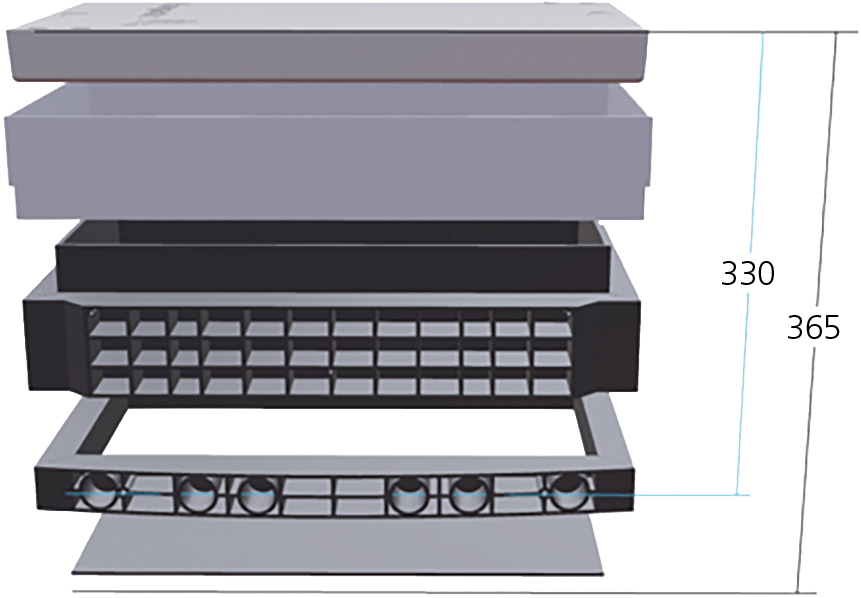

BISHERIGE VERLEGETIEFEN | NEUE ZUSÄTZLICHE VERLEGETIEFEN |
Ein integriertes Sichtfenster erlaubt die einfache Kontrolle der Verfüllung eines aktivierten Höhenausgleichs – besonders hilfreich bei der Bauabnahme. Die Aussparungen für die Verriegelungsbolzen wurden so gestaltet, dass sie nachträglich sicher verschlossen werden können. Damit ist ein Standard Höhenausgleich von bis zu 50 mm möglich. Für größere Anforderungen steht ein zusätzliches Adapter und Verschlussplatten für einen Ausgleich bis zu 70 mm zur Verfügung.

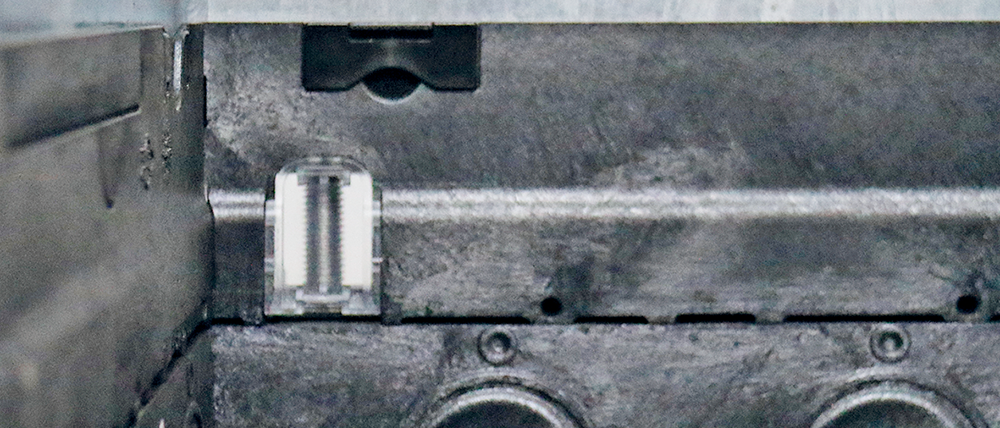

- Integriertes Sichtfenster

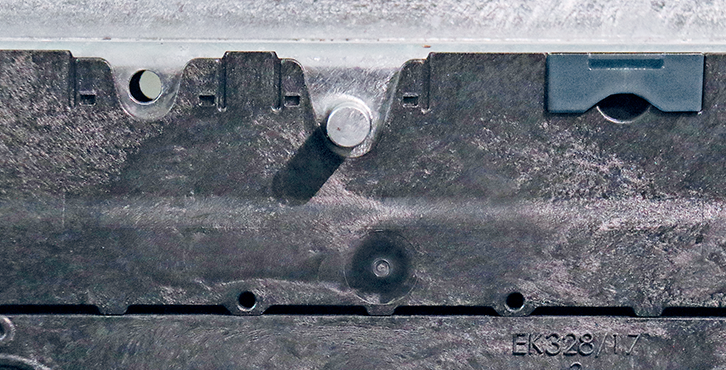

- Aussparung für Verriegelungsbolzen mit Verschlussplatte
Stufenloser Höhenausgleich
Kabelschächte sind mit einem Höhenausgleichsset
ausgestattet. Optimale Anpassung der Schacht-
Oberkante an die Erdgleiche durch Stufenlose Höhen- und
Neigungsanpassung zwischen Kopfrahmen und
Stahlrahmen laut Montageanweisung.
Nach dem Einsetzen des Schachtes in die Baugrube und
Verdichten der Hinterfüllung bis zur Oberkante des
Kopfrahmens erfolgt das Einnivellieren des Stahlrahmens.
Die Vorteile sind:
- Optimale Anpassung der Schacht-Oberkante an die Erdgleiche
- Höhenausgleich bis 50 mm möglich, mit einem Zusatz bis zu 70 mm für 15 mm Kopfrahmen
- Stufenlose Höhen- und Neigungsanpassung zwischen Kopfrahmen und Stahlrahmen
