QaBo 250 x 250
Basic kits with cover - Gusseisen ausbetoniert

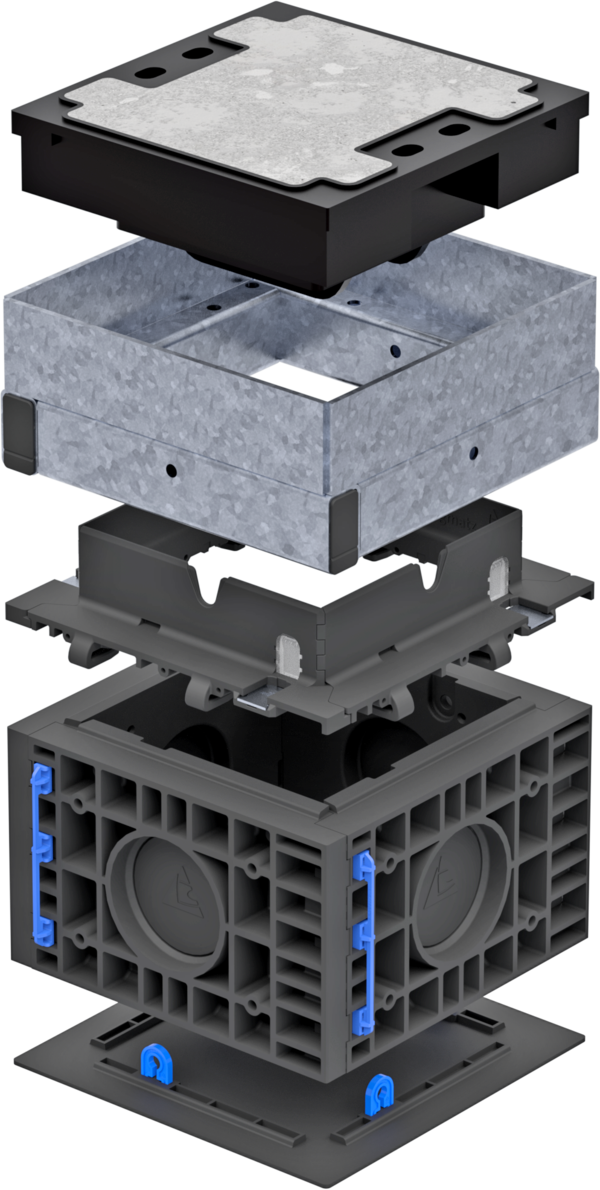

EK268-D1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 241 mm |
|
| Äußere Höhe | 389 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 220 mm | 6,0 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 35,0 kg |
|
| Gesamtgewicht | 55,5 kg |
|

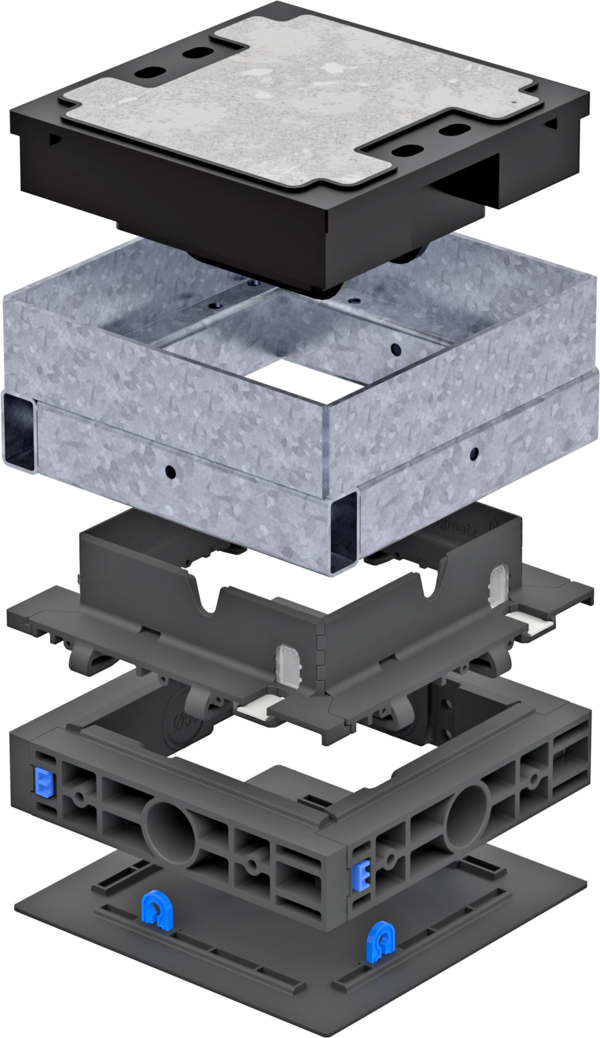

EK268-D2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 91 mm |
|
| Äußere Höhe | 239 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 70 mm | 2,5 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 35,0 kg |
|
| Gesamtgewicht | 52,0 kg |
|

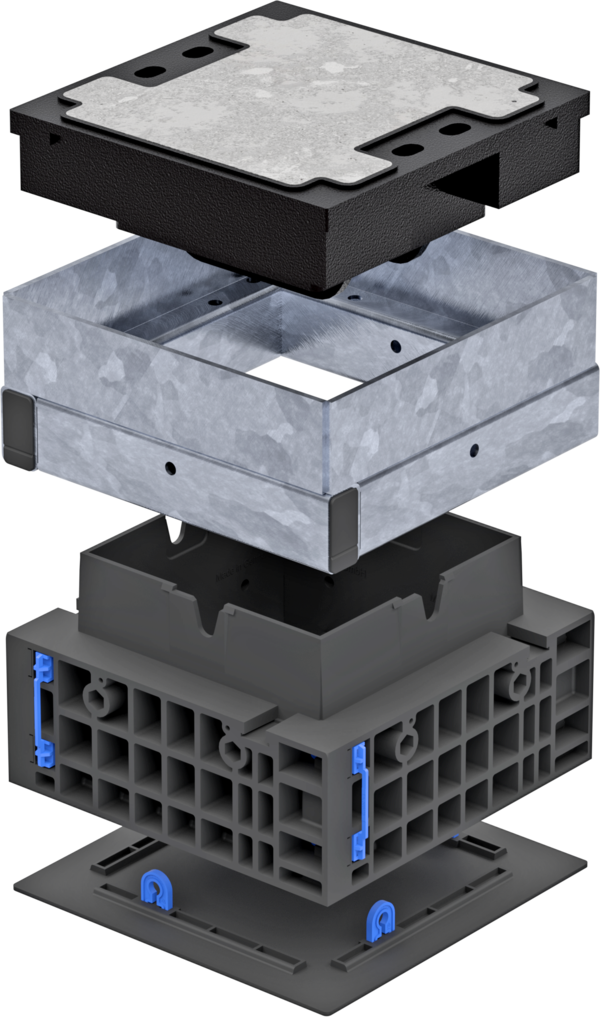

EK268-D3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 146 mm |
|
| Äußere Höhe | 294 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 140 mm | 4,5 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 35,0 kg |
|
| Gesamtgewicht | 52,5 kg |
|

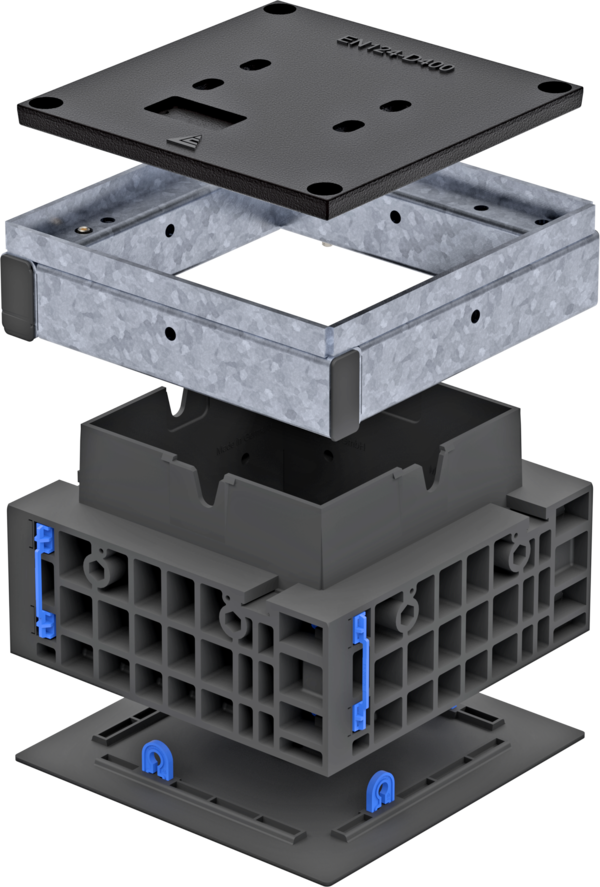

Basic kits with cover - Gussdeckel

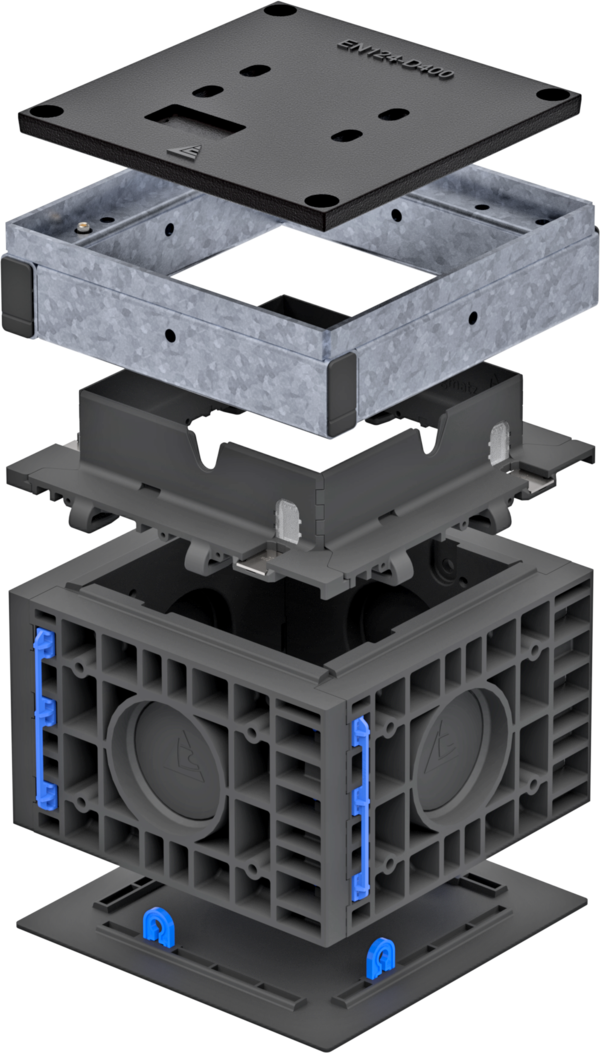

EK268-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 296 mm |
|
| Äußere Höhe | 334 mm |
|
| Stahlrahmen | 9,0 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 220 mm | 6,0 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 15,0 kg |
|
| Gesamtgewicht | 32,0 kg |
|

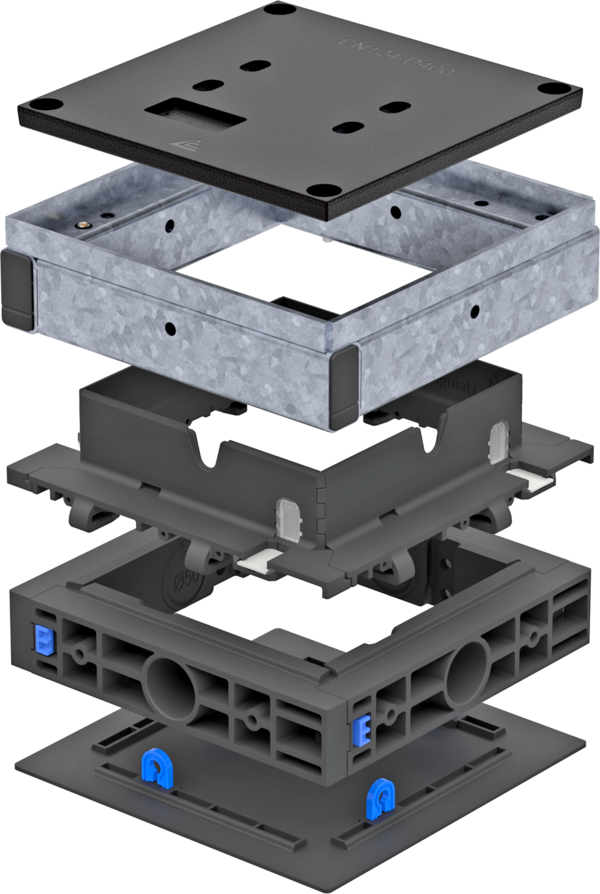

EK268-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 146 mm |
|
| Äußere Höhe | 184 mm |
|
| Stahlrahmen | 9,0 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 70 mm | 2,5 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 15,0 kg |
|
| Gesamtgewicht | 28,5 kg |
|
EK268-B3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 201 mm |
|
| Äußere Höhe | 239 mm |
|
| Stahlrahmen | 9,0 kg |
|
| Top frame 140 mm | 4,5 kg |
|
| Base plate | 0,5 kg |
|
| Deckel | 15,0 kg |
|
| Gesamtgewicht | 29,0 kg |
|
Basic kits with cover - Gusseisen auspflasterbar

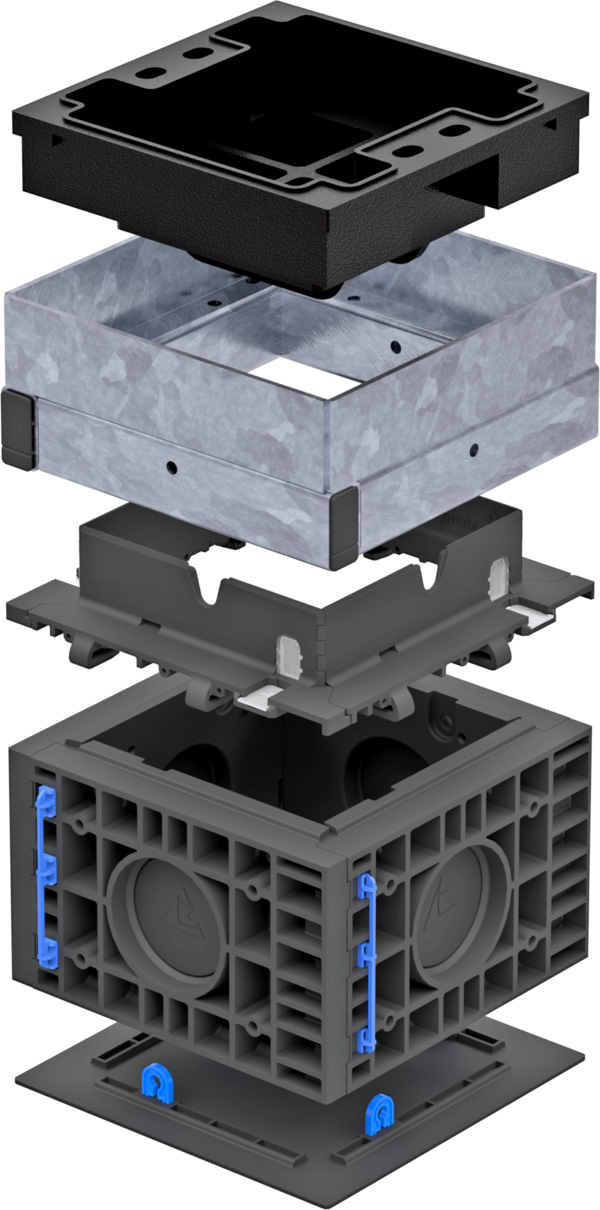

EK268-E1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 241 mm |
|
| Äußere Höhe | 389 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 220 mm | 6,0 kg |
|
| Base plate | 0,5 kg |
|
| Cover (without paving) | 28,0 kg |
|
| Gesamtgewicht | 48,5 kg |
|

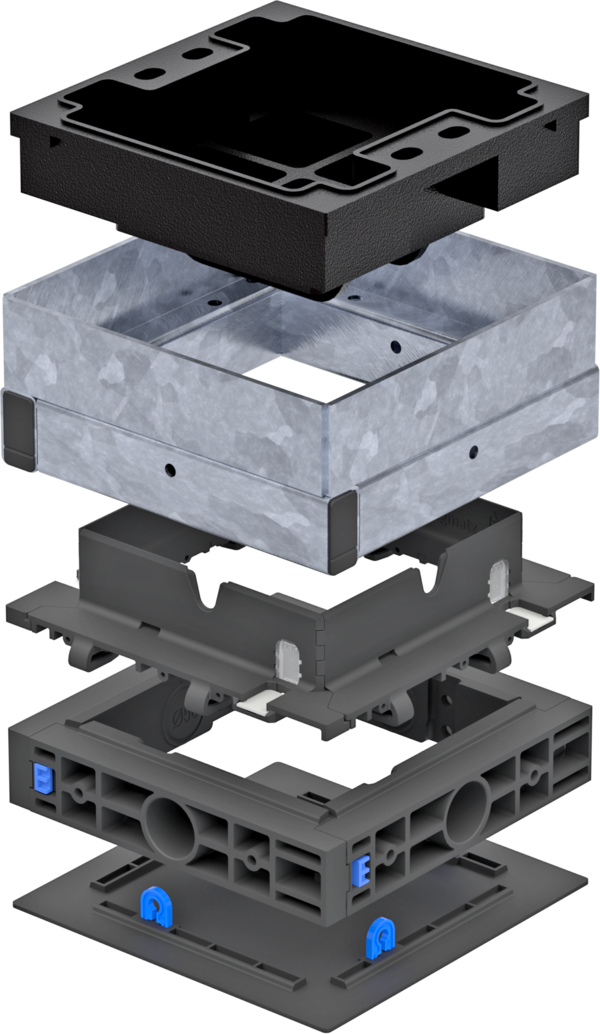

EK268-E2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 91 mm |
|
| Äußere Höhe | 239 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 15 mm | 1,5 kg |
|
| Frame 70 mm | 2,5 kg |
|
| Base plate | 0,5 kg |
|
| Cover (without paving) | 28,0 kg |
|
| Gesamtgewicht | 45,0 kg |
|

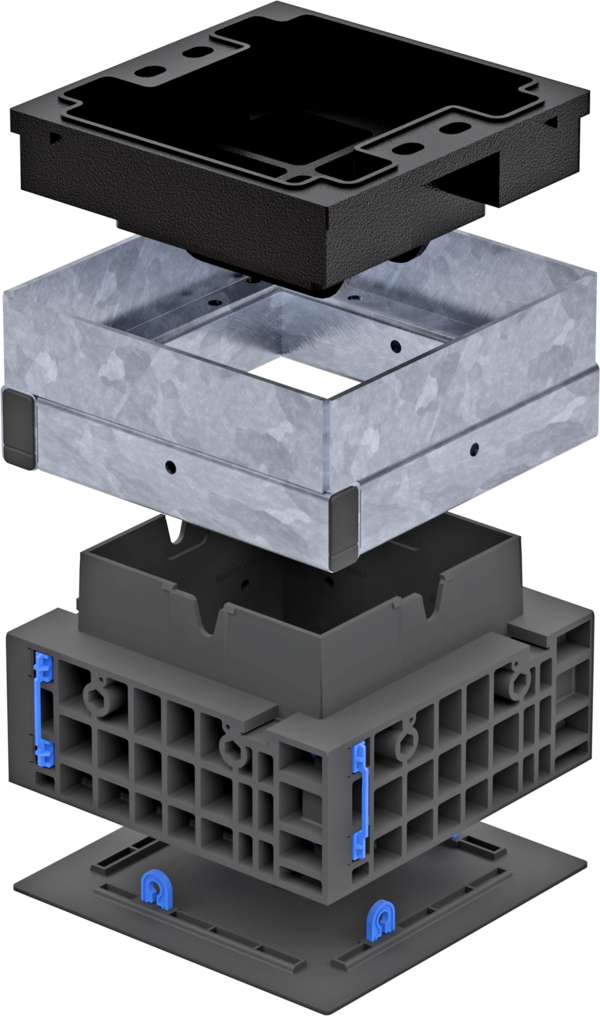

EK268-E3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 250 mm |
|
|---|---|---|
| Äußeres Maß | 400 x 400 mm |
|
| Lichte Höhe | 146 mm |
|
| Äußere Höhe | 294 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 12,5 kg |
|
| Top frame 140 mm | 4,5 kg |
|
| Base plate | 0,5 kg |
|
| Cover (without paving) | 28,0 kg |
|
| Gesamtgewicht | 45,5 kg |
|
