EK600 - Unterflurverteiler

Highlights

Lichte Weite: 400 x 650 mm

Außenmaße: 683 x 900 x 640 / 860 / 1080 mm je nach Ausstattung

Gesamtgewicht: ca. 245 kg

Belastungsklasse: D 400

Absicherung: 100 A

Schutzart geschlossen: IP 58 / geöffnet: IP 54

Maximaler Bauraum Tauchhaube: 277 x 479 x 64 mm

Material Abdeckung: Deckel: auspflasterbar, ausbetoniert, (Wannentiefe 65 mm) Stahlrahmen: Edelstahl (V2A)

Material Tauchhaube: Edelstahl (V2A)

Download

Datenblatt Katalog Montageanleitung

Unser Unterflurverteiler EK600 mit innovativem Schachtkonzept und modularem Aufbau für flexible Standortanpassung. Die robuste Konstruktion aus modifiziertem Polycarbonat gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die B125 Abdeckung bietet zusätzliche Sicherheit mit einer aufschwenkbaren Tauchhaube, bodenbündiger Verriegelung und Steckdosen mit Leitungs- und Personenschutz gemäß VDE Standards.

Produktmerkmale - Korpus

  • Innovative Schachtkonstruktion mit 3D-ribFrame - Modulare, beständige und belastbare Systemlösung zur spezifi schen Standortanpassung
  • Modularer Schachtaufbau - Flexible, situationsgerecht und einfach in der Handhabung
  • Modifi ziertes Polycarbonat (PC) - Langlebig, zertifi zierte Grundwasserverträglichkeit, UV-beständig

Produktmerkmale - Abdeckung

  • Tauchhaube (aufschwenkbar) - Ideal für Überschwemmungsgefährdete Bereiche
  • Bodenbündige Verriegelung und Kabelauslass - Keine Stolperfalle sowie sichere Kabelführung mit Abscherschutz
  • Zuklappsicherung Abdeckung/Tauchhaube - Höherer Unfallschutz sowie sichere Bedienung des Technikraums
  • Verschiedene Schachtabdeckungsvarianten - Variabel auf Oberfl ächenmaterial, Gestaltung und Struktur anpassbar, Stadtbildkomform
  • Verriegelungszugang nur durch speziellen Bautenschlüssel - Schutz vor unberechtigtem Zugriff - Sicherheit
  • Öffnungsunterstützung für Abdeckung und Tauchhaube - Laienbedienbar durch zwei Edelstahl-Gasdruckfedern. Abdeckung und Tauchhaube sind verbunden
  • Trittschutz/Sturzsicherung - Schützt vor Hineinfallen bei geöffnetem Deckel
  • Zwangsöffnungsfunktion - Zugang auch bei Vereisung und Schmutzunempfindlich
  • Steckdosen mit Leitungs- und Personenschutz - Hohe Sicherheitsstandards und Unfallschutz, nach VDE Vorgabe

Ausbauvarianten Tauchhaube

  • Montageplatte
    • Individuelle Ausbaumöglichkeiten der Tauchhaube möglich
  • Modulare Steckdosenvarianten
    • 16A/230V Schuko / 16A/400V Schuko
    • 16A/400V CEE / 32A/400V CEE / 63A/400V CEE
  •  Frischwasseranschluss
  • Abwasseranschluss
  • Anschlussgehäuse für Vorsicherung
  • Datenanschluss/Telekommunikation
  • Druckluft

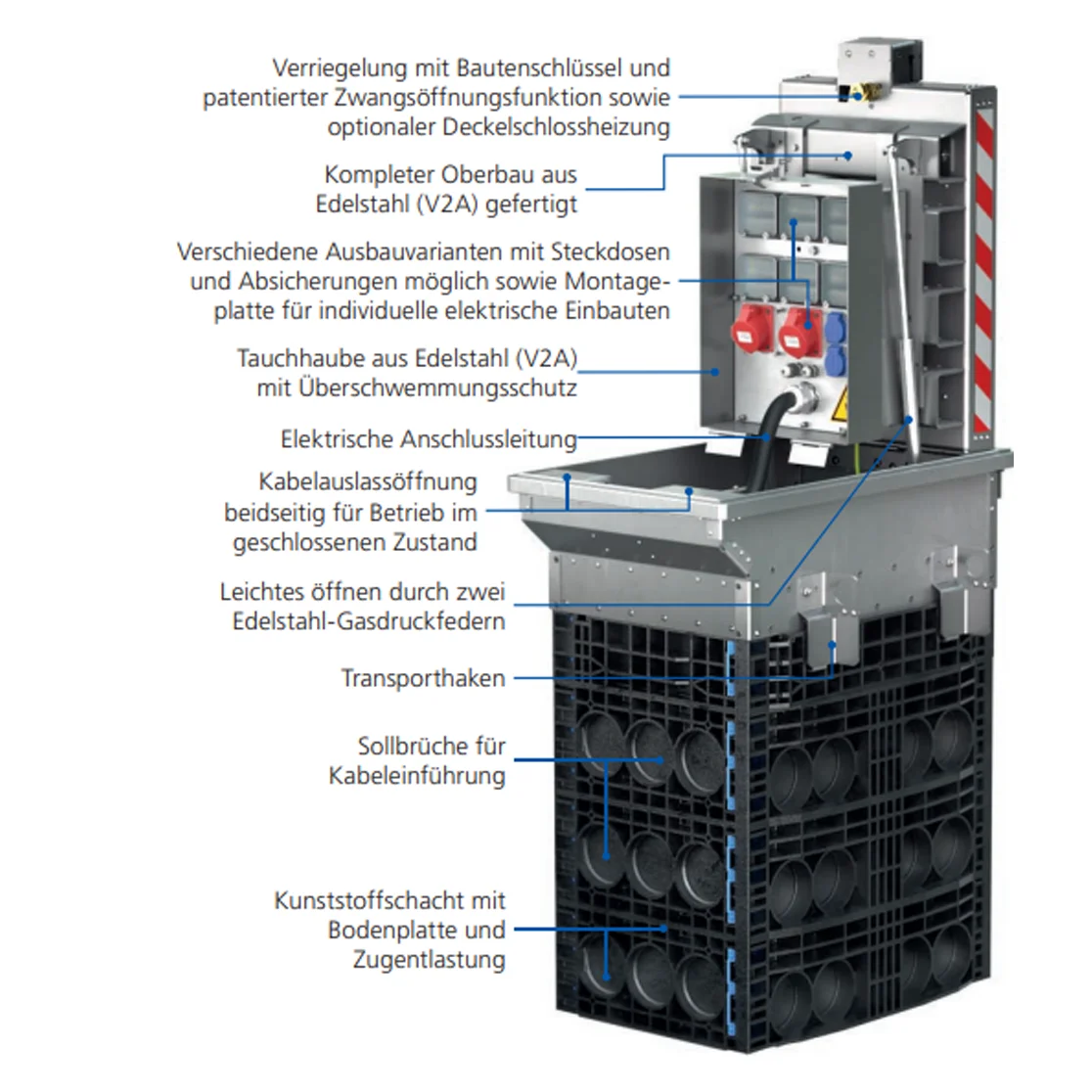

Aufbau
