QaBo 800 x 800
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

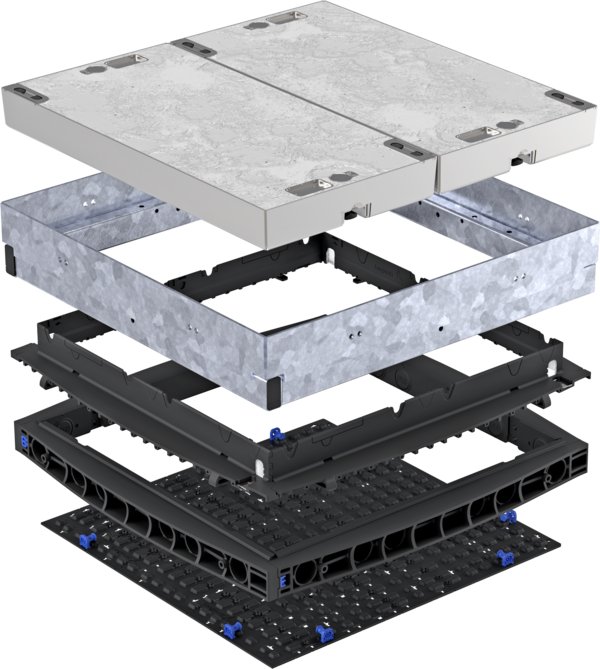

EK328-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 250 mm |
|
| Stahlrahmen | 38,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 203,0 kg |
|
| Deckel, pro Stück | 101,5 kg |
|
| Gesamtgewicht | 258,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400

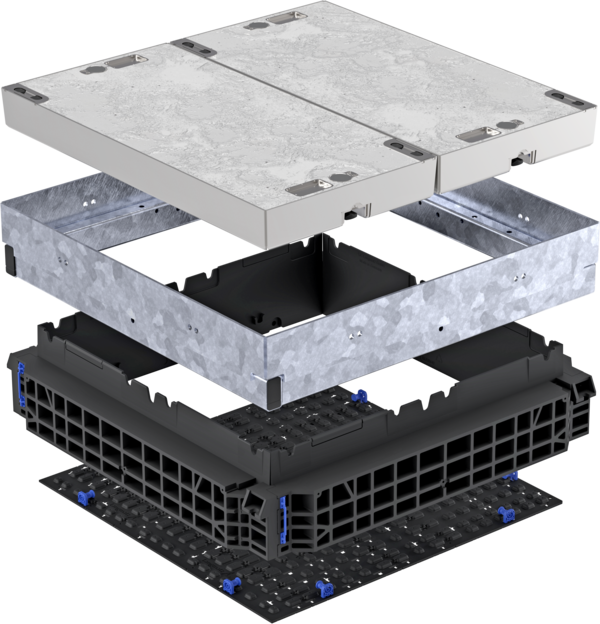

EK328-A3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 310 mm |
|
| Stahlrahmen | 38,5 kg |
|
| Kopfrahmen 140 mm | 22,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 203,0 kg |
|
| Deckel, pro Stück | 101,5 kg |
|
| Gesamtgewicht | 268,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400

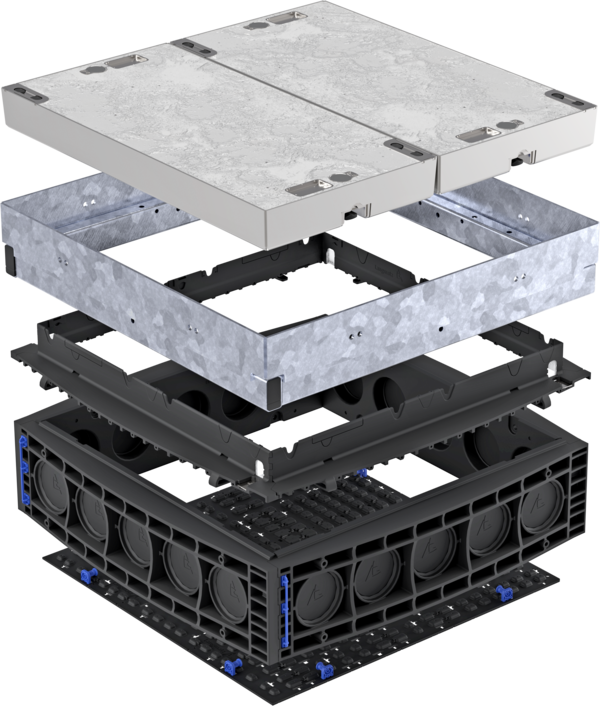

EK328-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 400 mm |
|
| Stahlrahmen | 38,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 20,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 203,0 kg |
|
| Deckel, pro Stück | 101,5 kg |
|
| Gesamtgewicht | 271,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400

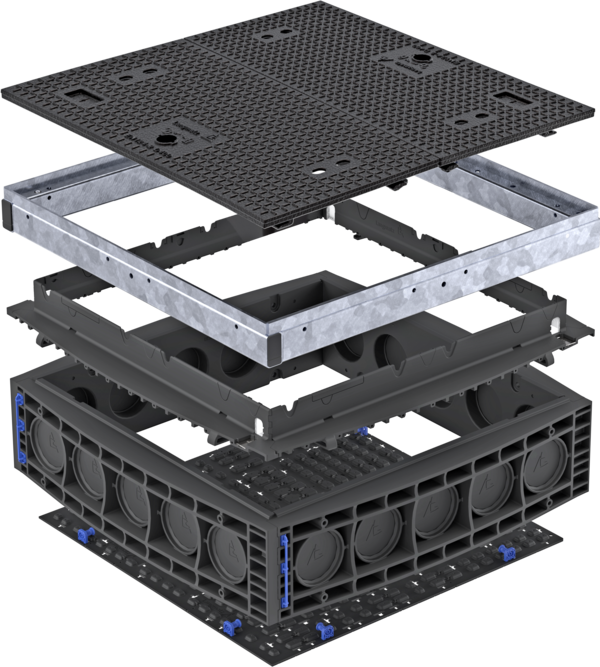

Grundbausätze mit Deckel - Gussdeckel
EK328-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 227 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 20,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 110,0 kg |
|
| Deckel, pro Stück | 55,0 kg |
|
| Gesamtgewicht | 163,5 kg |
|

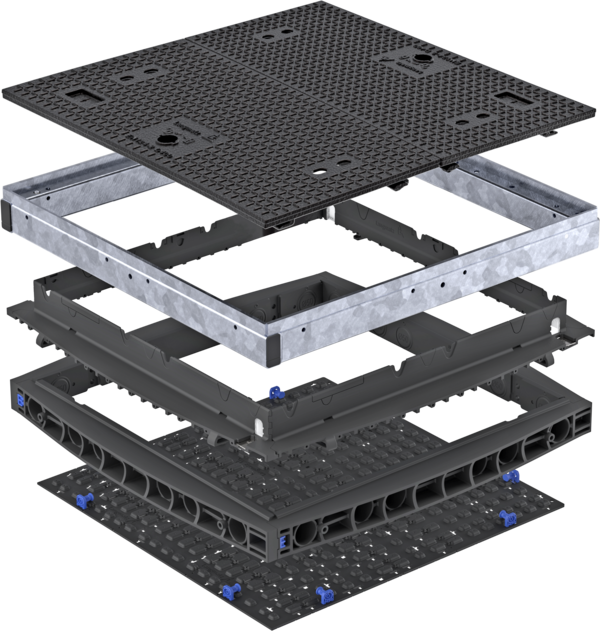

EK328-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 77 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 110,0 kg |
|
| Deckel, pro Stück | 55,0 kg |
|
| Gesamtgewicht | 151,0 kg |
|

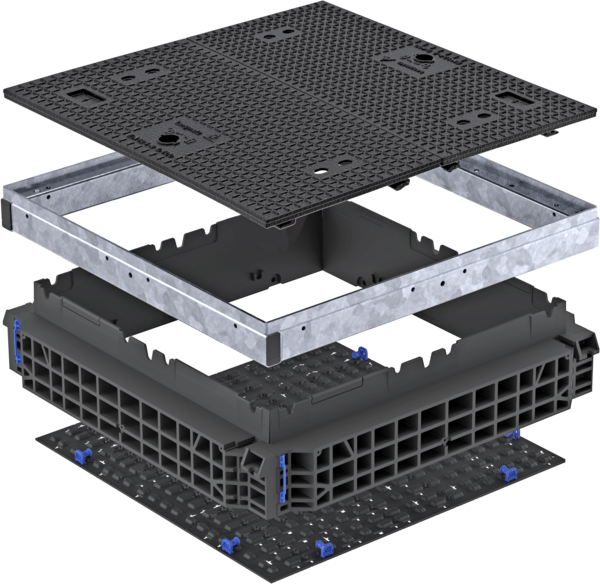

EK328-B3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 132 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 140 mm | 22,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 110,0 kg |
|
| Deckel, pro Stück | 55,0 kg |
|
| Gesamtgewicht | 161,0 kg |
|

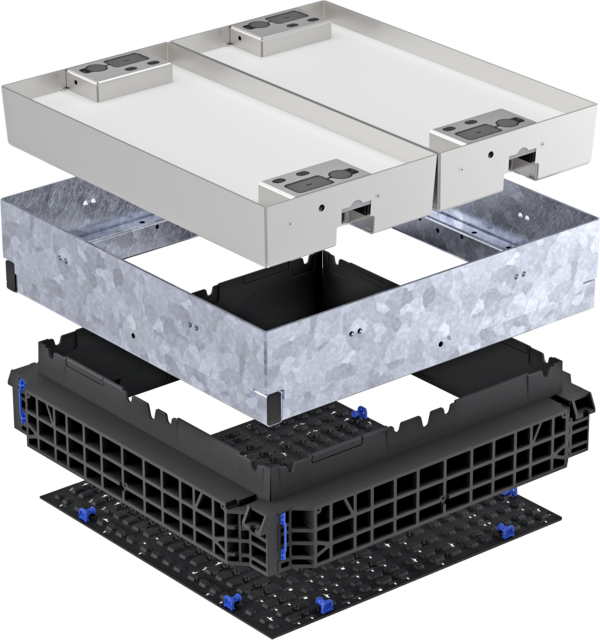

Grundbausätze mit Deckel - Stahldeckel auspflasterbar

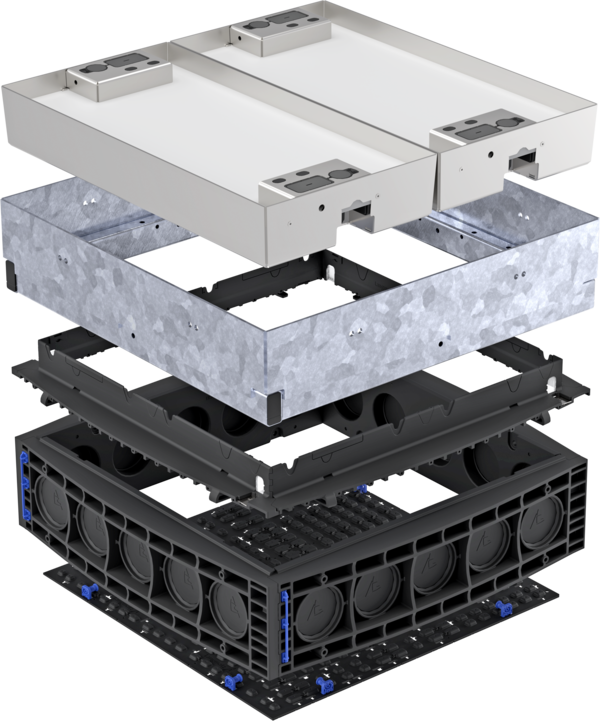

EK328-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 445 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 20,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 214,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 107,0 kg |
|
| Gesamtgewicht | 290,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400

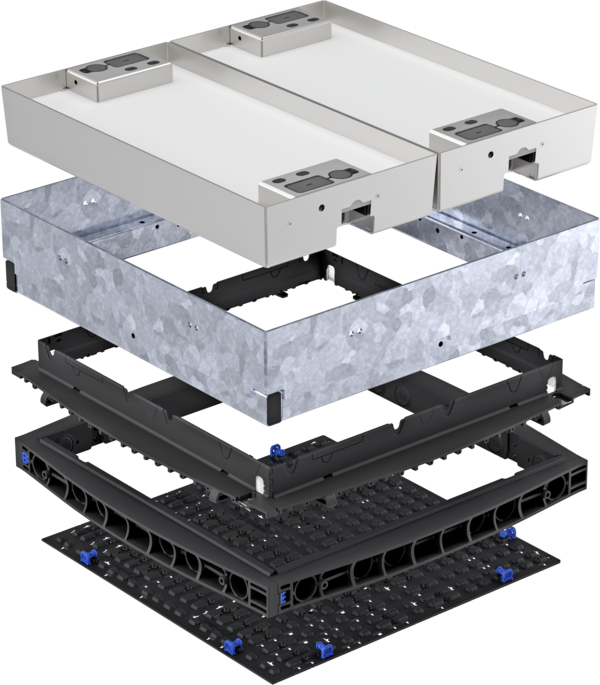

EK328-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 295 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 214,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 107,0 kg |
|
| Gesamtgewicht | 278,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400
EK328-C3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 355 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,0 kg |
|
| Kopfrahmen 140 mm | 22,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 214,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 107,0 kg |
|
| Gesamtgewicht | 288,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400

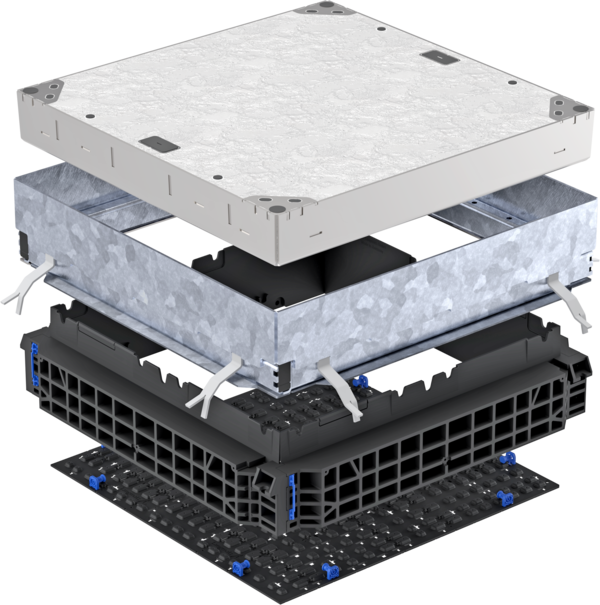

Grundbausätze mit Deckel - Stahldeckel ausbetoniert S
QaBo S D 400 Abdeckungen für erhöhtes Verkehrsaufkommen im Innerstädtischen Bereich
Betondeckel für erhöhtes Verkehrsaufkommen von Langmatz sind deutlich schwerer, immer einteilig und zusätzlich verschraubt. Sie sind im innerstädtischen Bereich heranzuziehen, wenn der Einsatz in der Fahrspur mit erhöhtem Verkehrsaufkommen nicht zu vermeiden ist. QaBo S-Schächte können wie alle anderen QaBo-Schächte modifiziert werden. Rahmen können hinzu gefügt werden, um den Schacht zu vertiefen. Alle Zubehör wie Adapter, Dichtungen und Zugentlastungen ist kompatibel.

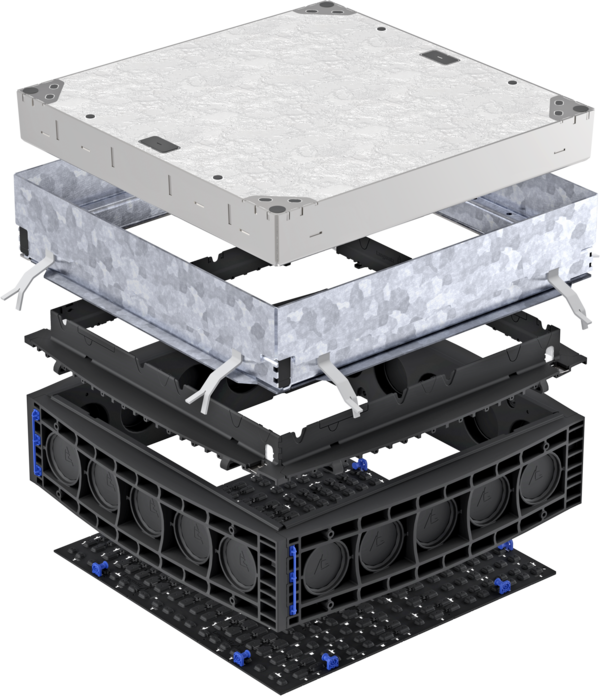

EK328-S1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 435 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 20,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 290,0 kg |
|
| Gesamtgewicht | 379,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400

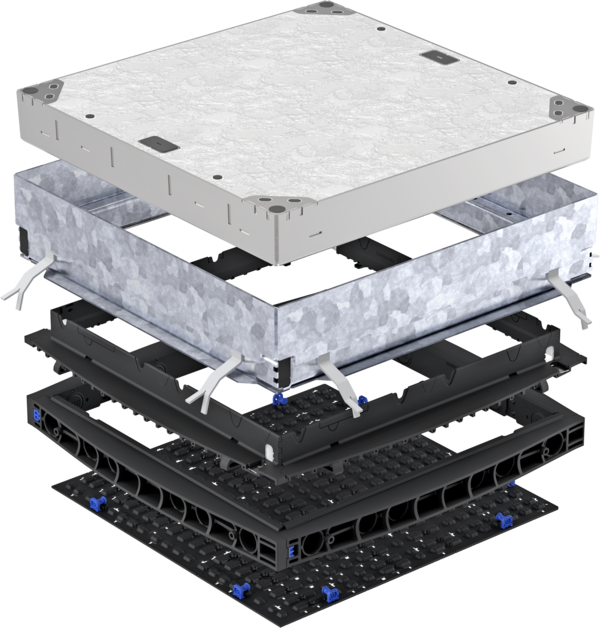

EK328-S2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 285 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 290,0 kg |
|
| Gesamtgewicht | 367,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400
EK328-S3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 960 x 960 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 140 mm | 22,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 290,0 kg |
|
| Gesamtgewicht | 377,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400
