EK880 - Unterflurverteiler

Highlights

Lichte Weite: 800 x 1400 mm

Außenmaße: 1240 x 1580 x 715 mm

Gesamtgewicht: ca. 300 kg

Belastungsklasse: D 400

Schutzart geschlossen: IP 48 / geöffnet: IP 44

Maximaler Bauraum Tauchhaube: 600 x 983 x 250 mm

Material Abdeckung: Deckel: Betondeckel, auspflasterbar, Gusseisendeckel im Pflasterdesign

Material Tauchhaube: Edelstahl (V2A)

Download

Datenblatt Katalog Montageanleitung

Unser Unterflurverteiler EK880 mit innovativem Schachtkonzept und modularem Aufbau für flexible Standortanpassung. Die robuste Konstruktion aus modifiziertem Polycarbonat gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die B125 Abdeckung bietet zusätzliche Sicherheit mit einer aufschwenkbaren Tauchhaube, bodenbündiger Verriegelung und Steckdosen mit Leitungs- und Personenschutz gemäß VDE Standards.

Produktmerkmale - Korpus

  • Innovative Schachtkonstruktion mit 3D-ribFrame - Modulare, beständige und belastbare Systemlösung zur spezifi schen Standortanpassung
  • Modularer Schachtaufbau - Flexible, situationsgerecht und einfach in der Handhabung
  • Modifi ziertes Polycarbonat (PC) - Langlebig, zertifi zierte Grundwasserverträglichkeit, UV-beständig

Produktmerkmale - Abdeckung

  • Tauchhaube (aufschwenkbar) - Ideal für Überschwemmungsgefährdete Bereiche
  • Zuklappsicherung Abdeckung/Tauchhaube - Höherer Unfallschutz sowie sichere Bedienung des Technikraums
  • Verschiedene Schachtabdeckungsvarianten - Variabel auf Oberfl ächenmaterial, Gestaltung und Struktur anpassbar, Stadtbildkomform
  • Verriegelung nur mittels Spezialschlüssel möglich - Schutz vor unberechtigtem Zugriff - Sicherheit
  • Massive Abdeckung - Abdeckung/Deckel durch mechanische Hilfsmittel sicher abnehmbar
  • Trittschutz/Sturzsicherung - Schützt vor Hineinfallen bei geöffnetem Deckel
  • Öffnungsunterstützung Tauchhaube - Leichtgängige Öffnung durch geringes Tauchhaubengewicht oder durch zwei Edelstahl-Gasdruckfedern
  • 4-teilige Dreieck- oder Viereck-Schwenkabdeckung aus Gusseisen
    • Bedienbar ohne schwere Hebemittel
    • Selbstarrentierende Deckel mit ~115° Öffnungswinkel
    • 3-teilige Abdeckung auspfl asterbar oder ausbetoniert mit verzinktem Stahlrahmen
    • Höhenverstellbar
    • Verschiedene Verriegelungsköpfe erhältlich
    • Optional mit Trittschutz erhältlich
  • Einwandiges Edelstahl-Gehäuse mit folgenden Tür-Varianten:
    • geschlossene Front
    • mit Belüftungsgitte

Ausbauvarianten Tauchhaube

  • Lastschaltleisten, max. 6 x NH2, 400 A, 3-polig
  • Telekommunikationseinrichtungen
  • Aufnahme für 19 Zoll Technik
  • Montageplatte für individuelle Bestückung
  • Weitere Ausstattungen auf Anfrage

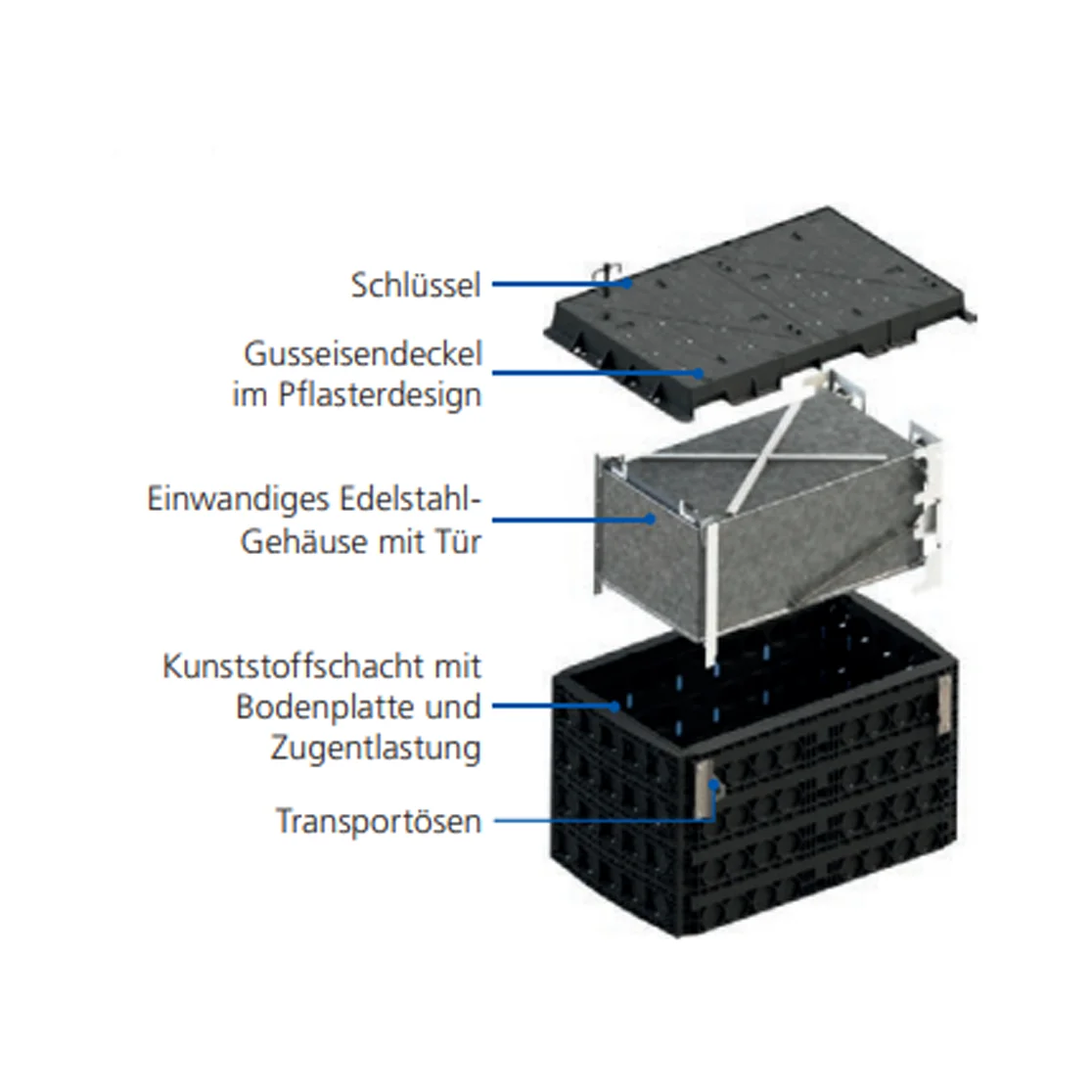

Aufbau
