Kunststoffkabelschächte

Qualität: Made in Germany

Langmatz Kabelschächte aus Kunststoff werden eingesetzt als Kabelzugschächte, Telekommunikationsverteiler und Unterflurverteiler. Sie sind eine dauerhaft beständige und flexible Alternative zu Kabelschächten aus Beton mit vielen praktischen Vorteilen. Die 3D-ribFrame-Technologie steht für große Stabilität, Belastbarkeit und Beständigkeit. Zahlreiche Größen und Ausstattungsvarianten, ein flexibler und modularer Aufbau sowie eine große Auswahl an Zubehör ermöglichen ein breites Einsatzgebiet.

FINDEN SIE IHR OPTIMALES PRODUKT

Geringes Eigengewicht

Modularer Aufbau

HOchwertige KunsTSTOFFE

Variable Abdeckungen

Unsere variablen Rohreinführungen

Rohreinführungen I mit Sollbruch

  • Vorgefertigte Sollbruchstellen ermöglichen einen leichten Zugang
  • Sollbruchstellen sind werksseitig geschlossen und können vor Ort einfach geöffnet werden
  • Standardsollbrüche sind vorhanden für Rohre mit  DN 50 | DN 110 | DN 160 mm
Nach dem Einsetzen des Schachtes in die Baugrube und Verdichten der Hinterfüllung bis zur Oberkante des Kopfrahmens erfolgt das Einnivellieren des Stahlrahmens.

Rohreinführungen I mit Adaption

  • Erfolgt grundsätzlich durch Sollbrüche
  • Adaptionen möglich für Rohre mit kleinerem Durchmesser bei Sollbruch Ø 110 mm (Adaption Ø 100 mm, Ø 90 mm, Ø 75 mm, Ø 63 mm, Ø 50 mm, Ø 40 mm) oder mit sehr großem Durchmesser bei Sollbruch Ø 160 mm (Adaption Ø 140 mm, Ø 125 mm, Ø 110 mm)
Nach dem Einsetzen des Schachtes in die Baugrube und Verdichten der Hinterfüllung bis zur Oberkante des Kopfrahmens erfolgt das Einnivellieren des Stahlrahmens.
Weitere besondere Merkmale

Stufenloser Höhenausgleich

Kabelschächte können mit einem Höhenausgleichssatz ausgerüstet werden.
Die Vorteile sind:

  • Optimale Anpassung der Schacht-Oberkante an die Erdgleiche
  • Alle vier Seiten können einzeln nivelliert werden
  • Höhenausgleich bis 50mm möglich
  • Stufenlose Höhen- und Neigungsanpassung zwischen
    Kopfrahmen und Stahlrahmen

Verriegelung

Schachtabdeckungen der Belastungsklasse D 400 müssen gemäß DIN EN 124 immer verschraubt oder verriegelt werden. Ausnahme nur, wenn das Einheitsgewicht 300 kg / m2 überschreitet.

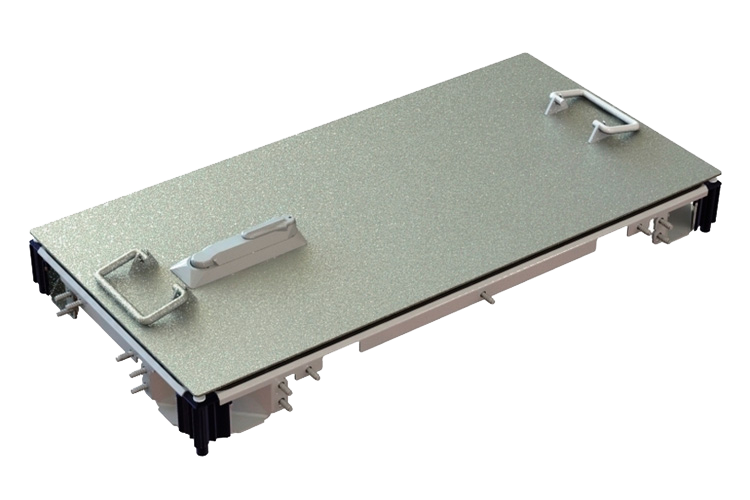

Zugangsschutz

Zum Schutz kritischer Infrastruktur können Langmatz Kabelschächte mit dem neu entwickelten Zugangsschutz ausgestattet werden. Damit entspricht Langmatz den Anforderungen von Netzbetreibern und Autobahndirektionen nach mehr Sicherheit.

Der Zugangsschutz von Langmatz ist ein Sicherungssystem mit Widerstandsklasse RC 2 für Kabelschächte aus Kunststoff oder Beton. Das System ist in verschiedenen Sicherheitsstufen verfügbar. Dabei ist die Höhenpositionierung im Schacht frei wählbar und es sind verschiedene Schachtabdeckungen wie z. B. ausgepflastert, Gusseisen etc. möglich. Auch ein nachträglicher Einbau kann einfach realisiert werden.

In der Standardausführung verhindert der Zugangsschutz den unberechtigten Zugang durch ein Schwenkhebelschloss und Sollbruchtechnik an den Aushebegriffen. In den erweiterten Ausführungen wird zusätzlich das Eindringen von Flüssigkeiten durch Abdichtung des Deckels zum Dichtrahmen und eine optionale Drainagefunktion verhindert.
Der Zugangsschutz ist für alle Langmatz Standard Kabelschächte mit einer lichten Weite von LW 400 – 2200 mm  x  400 – 800 mm verfügbar und deckt damit ein breites Einsatzgebiet ab.

ANWENDUNGSBEISPIELE -  BILDER AUS DER PRAXIS

Downloads

KOMMEN SIE IN UNSERE WELT -  VIDEOS FÜR SIE

Langmatz Kabelschacht aus Kunststoff vs. Betonschacht

Langmatz Kabelschächte aus Kunststoff werden als Kabelzugschächte, Telekommunikationsverteiler und Unterflurverteiler eingesetzt. Sie sind eine dauerhaft beständige und flexible Alternative zu Kabelschächten aus Beton mit vielen praktischen Vorteilen.

HIER FINDEN SIE ALLE VERFÜGBAREN KABELSCHÄCHTE AUS UNSEREM SORTIMENT

QualityBox - 140 x 330 mm - EK437 PC

Datenblatt Katalog Montageanleitung

QualityBox - 240 x 240 mm - EK337 PC

Datenblatt Katalog Montageanleitung

QualityBox - 250 x 250 mm - EK268 PC mit Kantenschutzrahmen

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 250 x 250 mm - EK268 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 250 x 550 mm - EK278 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 400 x 400 mm - EK358 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 400 x 650 mm - EK368 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 400 x 800 mm - EK378 PC

Datenblatt Katalog Montageanleitung Auschreibung

QualityBox - 400 x 1165 mm - EK478 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 400 x 1600 mm - EK628 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 550 x 550 mm - EK288 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 550 x 1165 mm - EK338 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 550 x 1400 mm - EK648 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 650 x 650 mm - EK388 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 800 mm - EK328 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 1165 mm - EK508 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 1400 mm - EK428 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 1600 mm - EK708 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 1825 mm - EK728 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 2000 mm - EK738 PC

Datenblatt Katalog Montageanleitung Ausschreibung

QualityBox - 800 x 2200 mm - EK748 PC

Datenblatt Katalog Montageanleitung Ausschreibung
