EK510 flex - Unterflurverteiler
Highlights
Lichte Weite: 400 x 650 mm
Außenmaße: 550 x 765 x 510 mm / geöffnet 910 mm
Gesamtgewicht: ca. 53 kg
Belastungsklasse: 125 kN oder 12,5 Tonnen
Schutzart: geschlossen: IP 48 / geöffnet: IP44
Max. Bauraum Tauchhaube: 277 x 479 x 207 mm
Material Abdeckung: Deckel: Kunststoff (GFK) mit Anti-Rutsch-Beschichtung Stahlrahmen: Stahl (feuerverzinkt)
Material Tauchhaube: Polycarbonat (PC)
Download
Unser Unterflurverteiler EK510 flex mit innovativem Schachtkonzept und modularem Aufbau für flexible Standortanpassung. Die robuste Konstruktion aus modifiziertem Polycarbonat gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die B125 Abdeckung bietet zusätzliche Sicherheit mit einer aufschwenkbaren Tauchhaube, bodenbündiger Verriegelung und Steckdosen mit Leitungs- und Personenschutz gemäß VDE Standards.
Produktmerkmale - Korpus
- Innovative Schachtkonstruktion mit 3D-ribFrame - Modulare, beständige und belastbare Systemlösung zur spezifi schen Standortanpassung
- Modularer Schachtaufbau - Flexible, situationsgerecht und einfach in der Handhabung
- Modifi ziertes Polycarbonat (PC) - Langlebig, zertifi zierte Grundwasserverträglichkeit, UV-beständig
Produktmerkmale - Abdeckung
- Tauchhaube (aufschwenkbar) - Ideal für Überschwemmungsgefährdete Bereiche
- Bodenbündige Verriegelung und Kabelauslass - Keine Stolperfalle sowie sichere Kabelführung mit Abscherschutz
- Zuklappsicherung Abdeckung/Tauchhaube - Höherer Unfallschutz sowie sichere Bedienung des Technikraums
- Öffnungsunterstützung für Tauchhaube - Leichtgängige Öffnung durch geringes Tauchhaubengewicht oder durch zwei Edelstahl-Gasdruckfedern
- Zwangsöffnungsfunktion - Zugang auch bei Vereisung und Schmutzunempfi ndlich
- Abdeckung/Deckel - Deckel und Tauchhaube aus Kunststoff ermöglichen die Übertragung von Funkwellen
Ausbauvariante Tauchhaube
- Montageplatte
- Individuelle Ausbaumöglichkeiten der Tauchhaube möglich

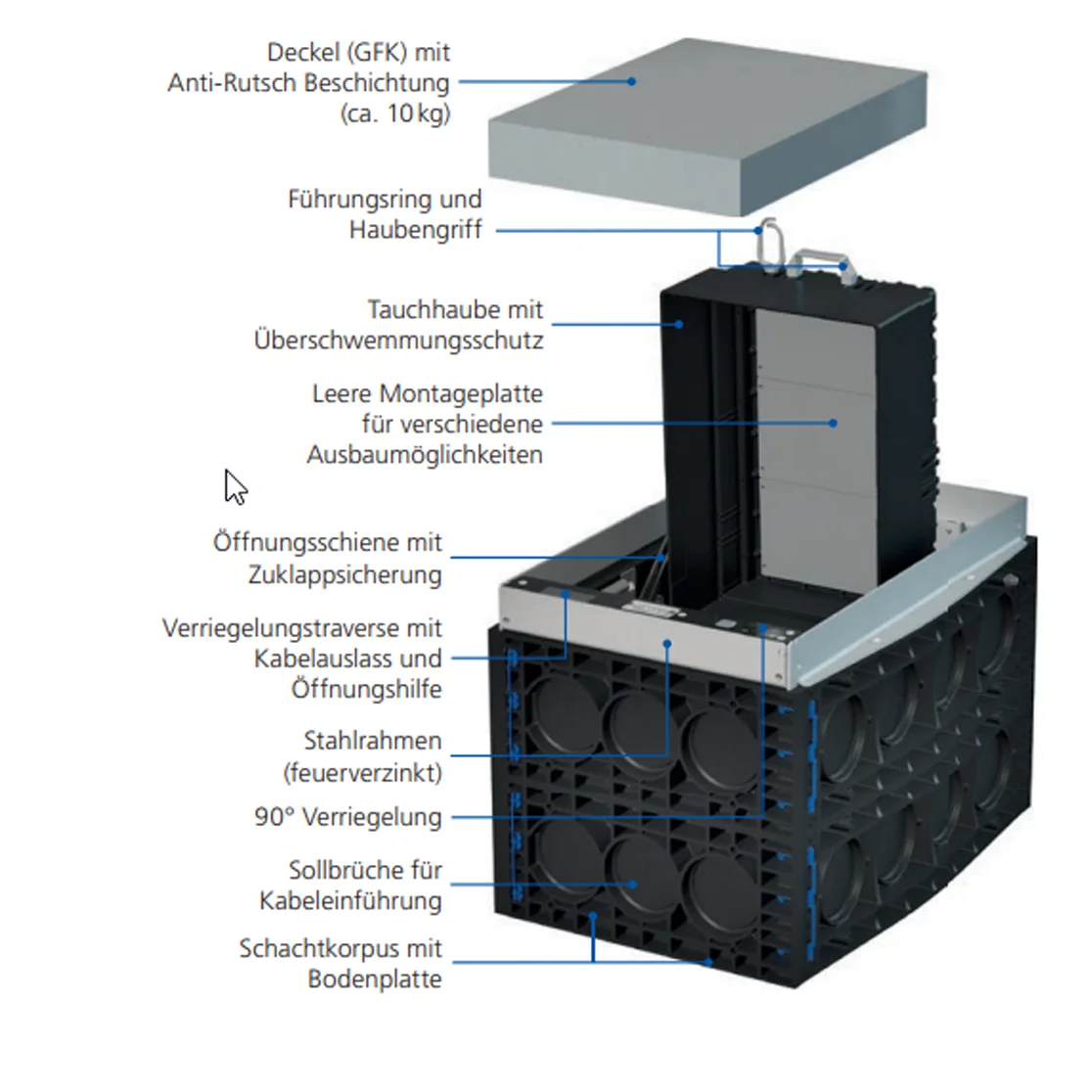

Aufbau
