XeBo - Der mit dem Klick
Der XeBo: Die neue Leichtigkeit
Sie ist das Ergebnis aus über 35 Jahren Erfahrung mit der QaBo – dem europäischen Goldstandard der Kunststoffkabelschächte
– und wurde mit einem klaren Ziel entwickelt: maximale Flexibilität und Einfachheit in der Anwendung.
Die XeBo ist als sicherer Kabelzug- und Zugangsschacht für die Verteilung von Daten- und Energieinfrastruktur konzipiert.
600 x 1200
- Deckel: Stahl ausbetoniert
- Klickmontage auf allen Rahmenelementen
- Alle 110 mm Sollbruchstellen sind überbaubar
- Große Auswahl von Sollbruchstellen
- Drehbarer Rahmen

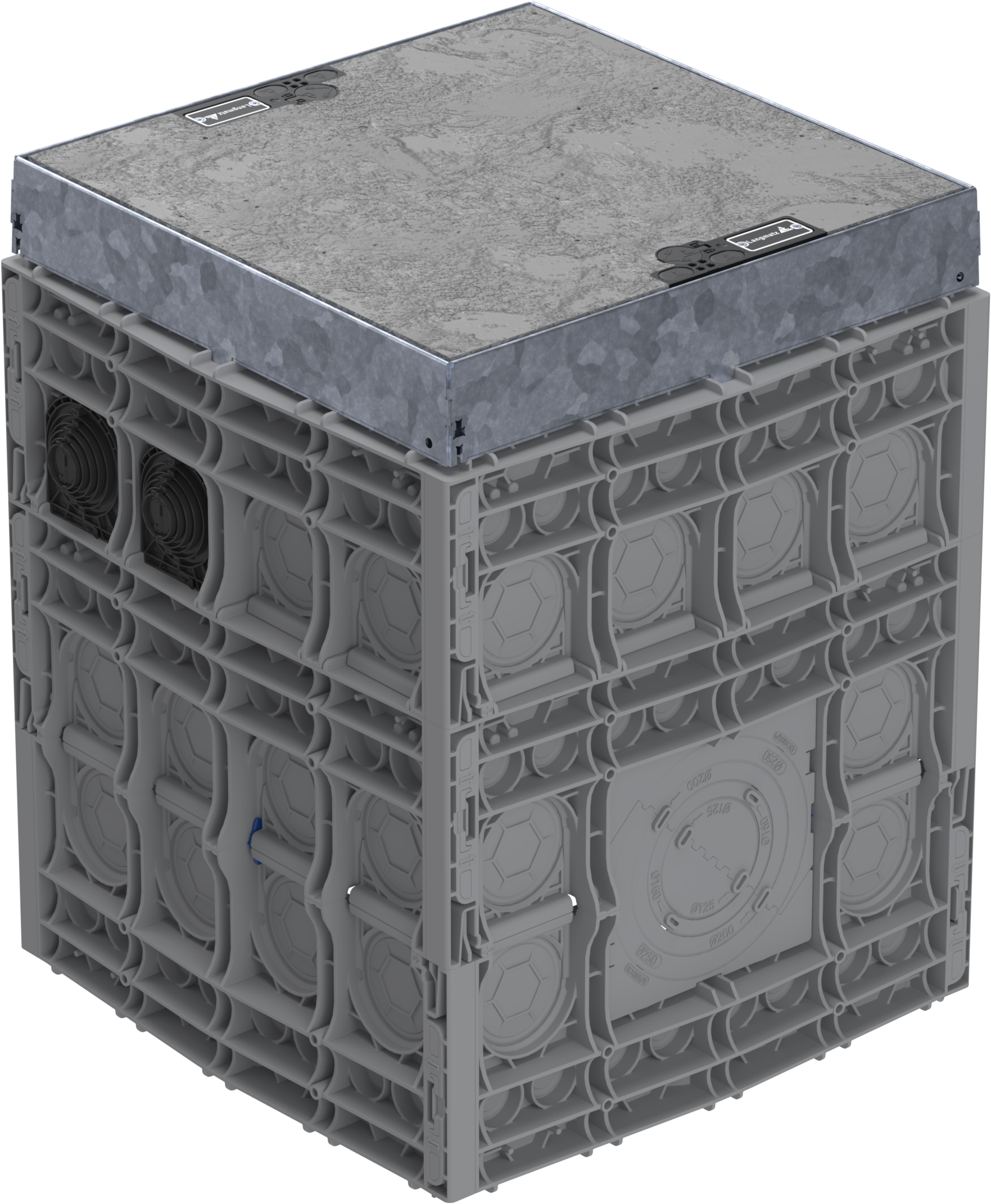

600 x 600
- Deckel: Gusseisen mit moderner Designsprache
- Sollbruchstelle ⌀ 50 mm
- Universalstopfen ⌀ 40, 50, 63, 75, 90 & 110 mm Überbaubar
- Sollbruchstelle ⌀ 110 mm
- Drehbarer Rahmen – gedreht
- Bodenplatte
- Adapterplatte ⌀ 125, 160, 200 & 250 mm Überbaubar
Werkstoff Polycarbonat und 3D-ribFrame®-Technologie
Langmatz verwendet für tragende Korpuselemente ein modifiziertes Polycarbonat mit:
- Hoher Steifigkeit und Festigkeit
- Wärmeformbeständigkeit
- Hoher UV- und Witterungsbeständigkeit
- Hoher chemischer Beständigkeit
- Mehrfach-Recyclingfähigkeit
Die 3D-ribFrame®-Technologie bildet ein räumliches Rippen- und Wabensystem in den Wänden. Das führt zu:
- Homogener Lastabtragung von Abdeckung in den Schachtkorpus
- Hoher Steifigkeit des Korpus

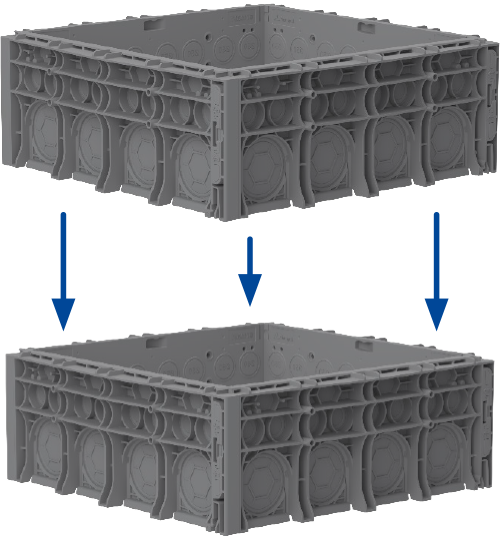

Rahmenelemente leicht stapelbar, einfacher Transport
XeBo 600 x 1200 – Durch sein geringes Gewicht lässt er sich einfach Stück für Stück in der Baugrube montieren – ohne schwere Hebegeräte
Der XeBo ist bis zu Klasse C 250 belastbar
Zentrale Innovationen der XeBo

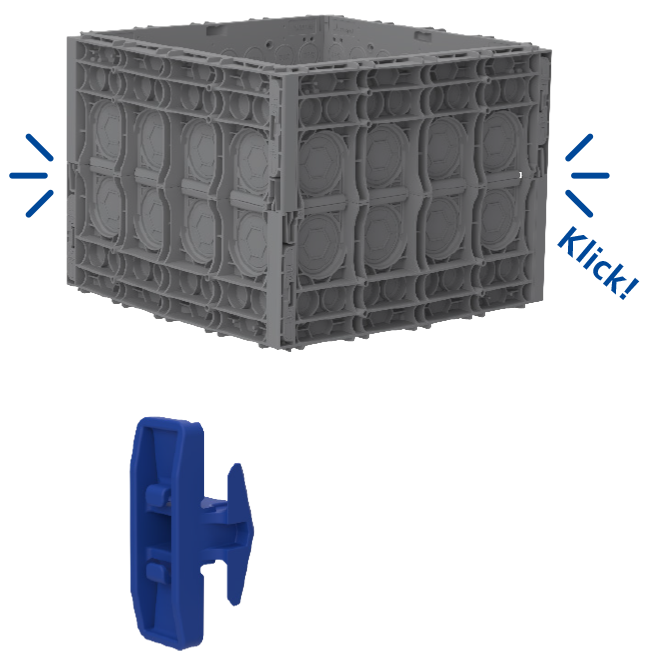

Revolutionäres Klicksystem – Montage neu gedacht

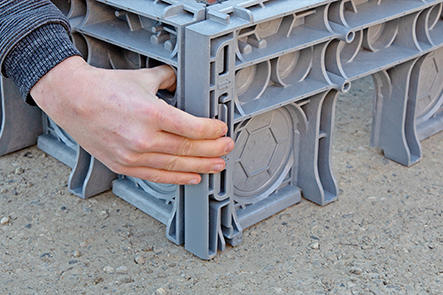

Das vollständig integrierte Klicksystem ermöglicht eine schnelle, einfache und sichere Installation – ganz ohne zusätzliche Bauteile oder Werkzeug. Der reduzierte Aufwand macht aufwändiges Training überflüssig und sorgt für eine besonders leichte und effiziente Montage und Demontage direkt auf der Baustelle.
|
|
|
|
|
|
|
|
Weitere Highlights
- Weitere Gewichtsreduktion bei Deckel, Rahmen und Korpus

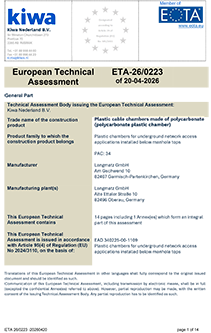

- Technische Bewertung (ETA 26/0223) auf Basis eines European Assessment Document (EAD), bestätigt durch die European Organisation for Technical Assessment (EOTA)
- Flexible Schachttiefe bis 1,1 m (4 Rahmen + Abdeckung)

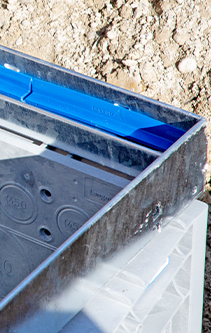

- Einheitlicher Stahlrahmen inklusive Dämpfungsauflage für stabile und kompatible Konstruktion, nutzbar für Beton und Gussdeckel

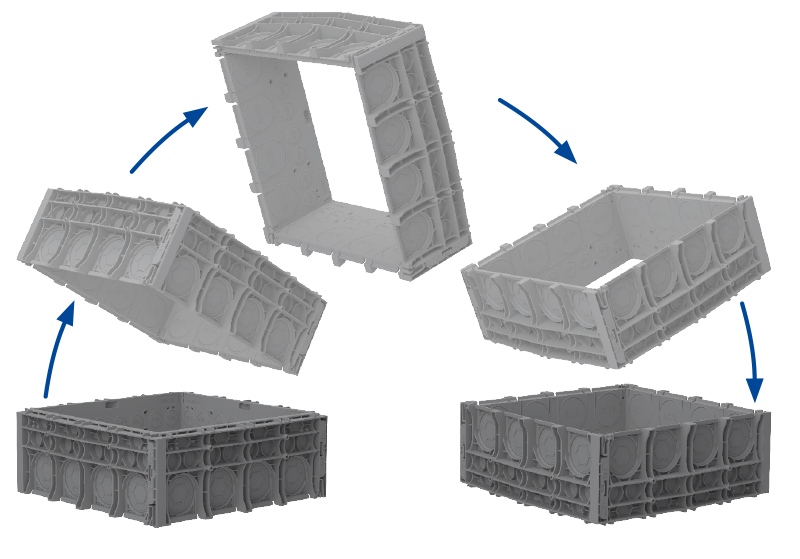

Drehbare Rahmen für maximale Flexibilität
- Ermöglichen leichte Anpassungen an reale Einbausituationen ohne Planungskompromisse
- Maximale Variabilität der Kabeldurchführungen
- Leichte Planung durch universelle Elemente in Höhe 250 mm
- Drehbare Rahmen zur Bündelung mehrerer Rohreinführungen zu einer großen Einführung
- Entscheidung über Größe der Einführung können auf der Baustelle getroffen werden
|
|
|
|
|
|
|
|

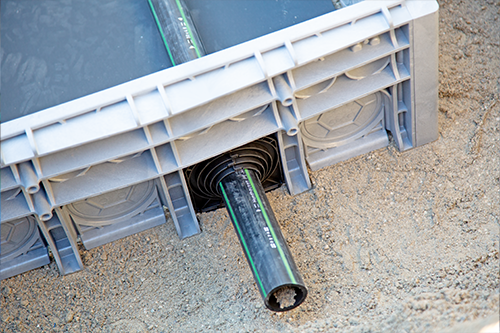

Durch die Drehung des unteren Rahmens entsteht die Möglichkeit, Rohrverbände und Rohre mit größeren Durchmessern durchzuführen | Einfachste Montage: Die Rahmen werden mit Rahmenverbindern einfach verbunden | Rahmenverbinder | Möglichkeit durch den umgedrehten Rahmen:
|
- Überbaubarkeit von ⌀ 40 mm bis ⌀ 110 mm durch Universalstopfen
Variable Sollbruchstellen
- Integrierte ⌀ 50mm und ⌀ 110 mm Sollbrüche
- ⌀ 110 mm Kombisollbruch mit Überbaufunktion auf allen Ebenen für vielseitige Anschlussmöglichkeiten
- Mit optionaler Adapterplatte bis ⌀ 250 mm

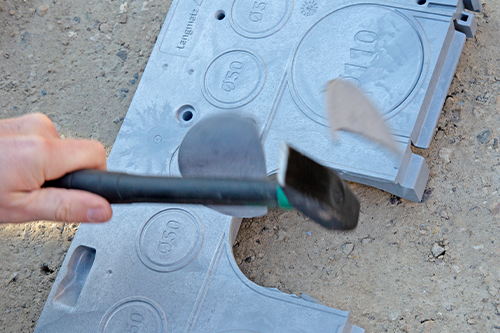

- Ein Hammerschlag genügt
