EK981 Wärmepumpenfundament
Einfach in der Handhabung, flexibel im Einsatz
Das Wärmepumpenfundament EK981 ist für unterschiedliche Gerätegrößen ausgelegt. Das System lässt sich millimetergenau an Anschraubmaße von 300 × 300 mm bis 1370 × 1370 mm anpassen. Damit kann eine Fundamentlösung für eine große Anzahl unterschiedlicher Wärmepumpen eingesetzt werden.
Durch das geringe Gewicht und den einfachen Aufbau lässt sich das EK981 einfach transportieren, positionieren und montieren. Aufwendige Betonarbeiten und Trocknungszeiten entfallen.
|
- Für Wärmepumpen mit Anschraubmaßen von 300 × 300 mm bis 1370 × 1370 mm geeignet.
- Millimetergenau an unterschiedliche Gerätegrößen anpassbar.
- Nur 13,6 kg Gesamtgewicht – leicht zu transportieren und zu handhaben.
- Schnelle Montage ohne Betonieren, Trocknungszeiten und Verdichtungsaufwand.
- Platzsparende Lieferung im Karton.
- Optionale Erhöhungsfüße für zusätzliche Bodenfreiheit bis 300 mm.
- Hohe Maßhaltigkeit, Belastbarkeit und Witterungsbeständigkeit.
- Recycelbares, glasfaserverstärktes Polypropylen.
WARUM LANGMATZ?
- Langjährige Erfahrung in der Entwicklung und Fertigung hochbelastbarer Kunststofflösungen.
- Entwicklung, Prüfung, Fertigung und Qualitätssicherung aus einer Hand – konsequent Made in Garmisch-Partenkirchen, Germany.
- Geprüfte Qualität und Zuverlässigkeit durch umfassende Simulationen, Material- und Belastungstests.
- Nachhaltig und zukunftssicher dank langlebiger, ressourcenschonender und recycelbarer Lösungen.
Bewährte Langmatz Kompetenz unter der Erde –
jetzt auch für Wärmepumpen
Ein Fundament, das Abläufe vereinfacht

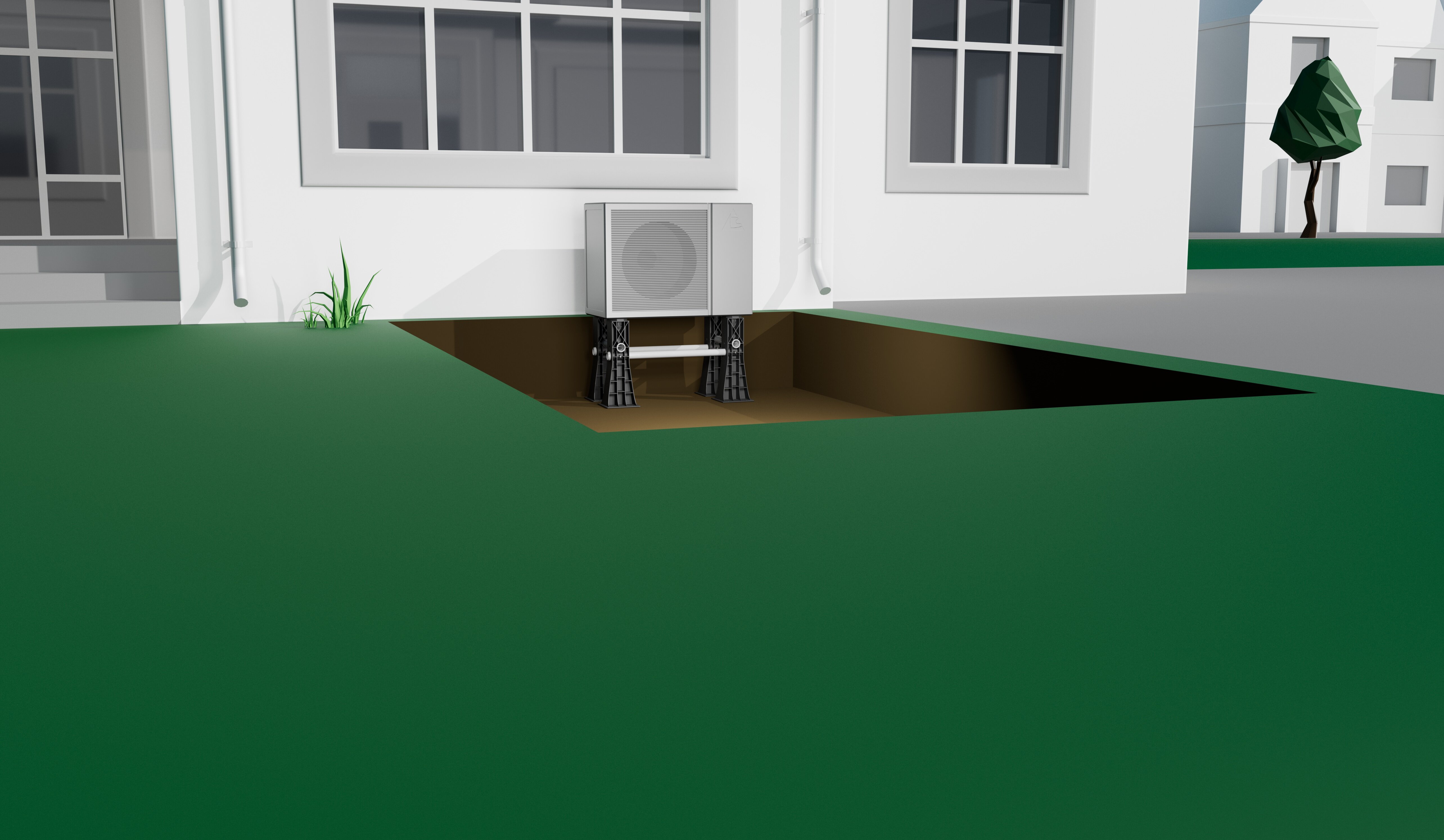

Herkömmliche Betonfundamente erfordern mehrere Arbeitsschritte: Schalung erstellen, Beton einbringen, verdichten und ausreichend aushärten lassen. Mit dem EK981 entfallen diese aufwendigen Betonarbeiten. Nach der Vorbereitung eines tragfähigen, verdichteten Untergrunds werden die leichten Standfüße positioniert, ausgerichtet und mit Kies verfüllt. Das reduziert den Montageaufwand, vermeidet betonbedingte Wartezeiten und ermöglicht die unmittelbare Installation der Wärmepumpe.
Gleichzeitig vereinfacht die universelle Einsetzbarkeit des EK981 die Planung und Materialdisposition. Statt unterschiedlicher Fundamentlösungen für verschiedene Wärmepumpenmodelle genügt ein flexibel anpassbares System. Das reduziert den Abstimmungsaufwand bei Auswahl und Bestellung, minimiert Verwechslungen und mögliche Fehlerquellen und sorgt für mehr Sicherheit im gesamten Installationsprozess.
Einfach aufgebaut, schnell angepasst

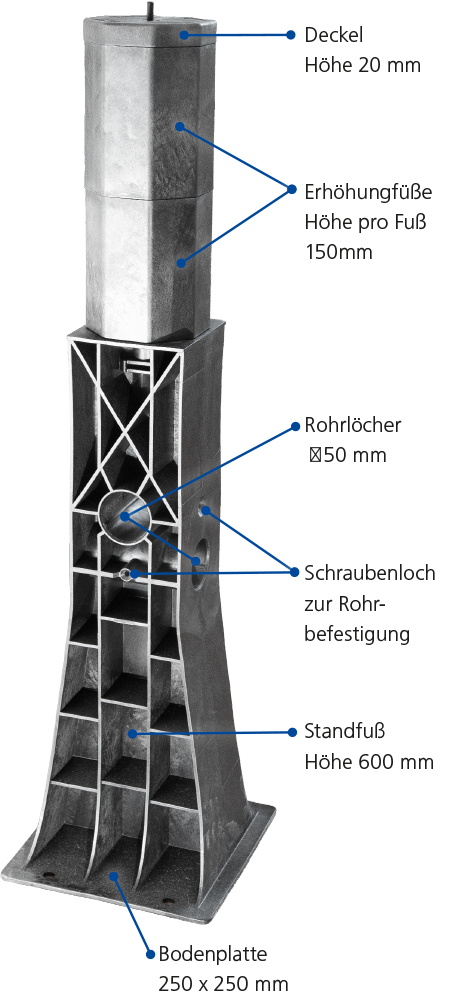

Der Grundbausatz besteht aus vier Standfüßen mit Deckeln und vormontierten M8-Muttern. Die Standfüße werden entsprechend der jeweiligen Gerätegröße positioniert und auf das erforderliche Anschraubmaß ausgerichtet.
Für eine einfache Handhabung können die Standfüße mit handelsüblichen 50-mm-Rohren verbunden werden. So lässt sich das Fundament als Einheit bewegen und ausrichten. Die Rohre dienen ausschließlich als Montagehilfe und übernehmen keine statische Funktion.
Leicht und robust

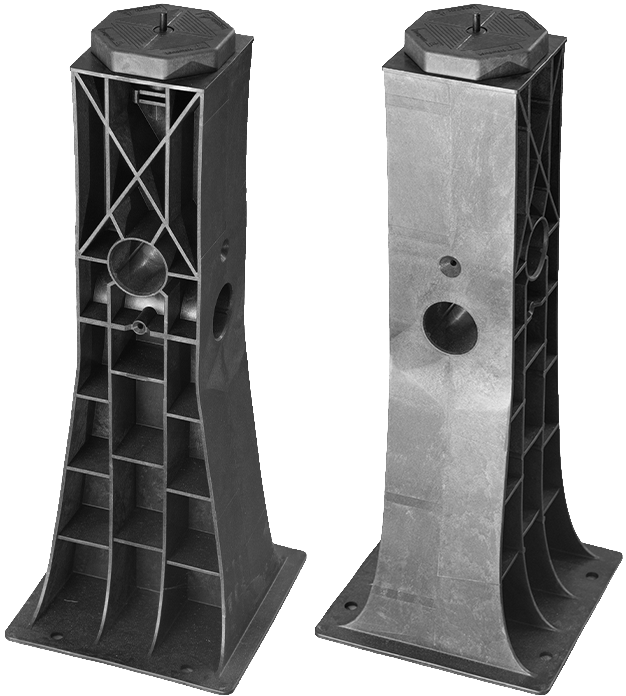

Die Standfüße bestehen aus glasfaserverstärktem, UV-stabilisiertem Polypropylen.
Der Werkstoff verbindet geringes Gewicht mit hoher Formstabilität, Belastbarkeit und Witterungsbeständigkeit.Mit 3,4 kg je Standfuß bleibt das System leicht zu transportieren und auf der Baustelle einfach zu handhaben.
Schnelle Installation | |||
|
| ||

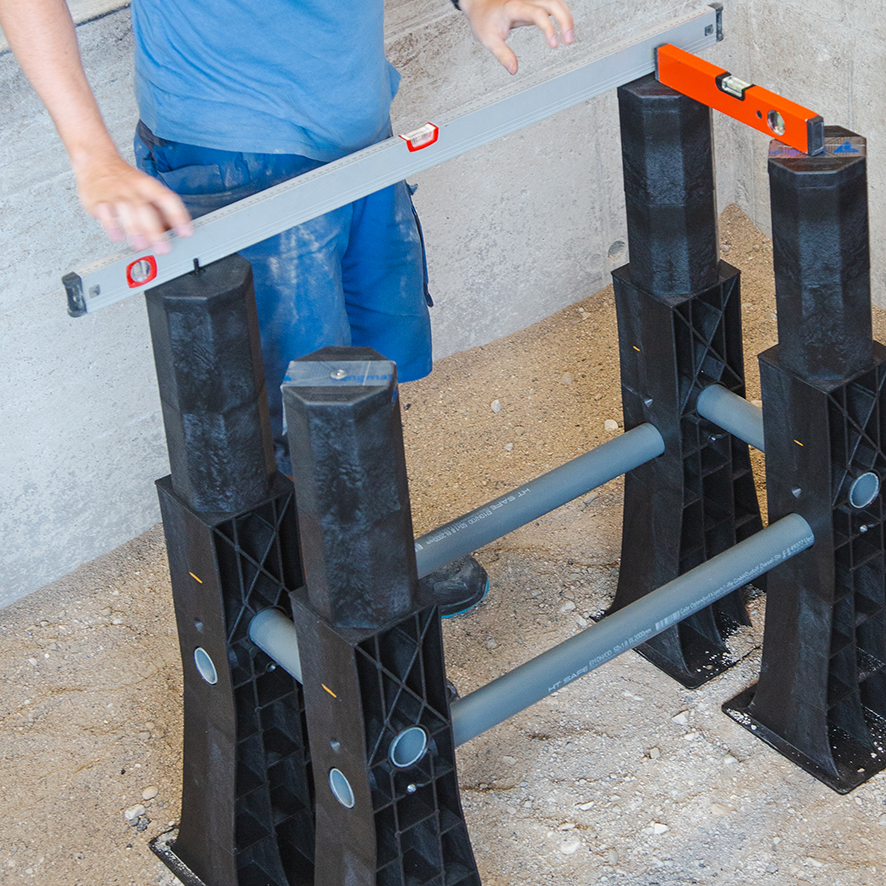

Einbauschacht mit ca. 600 mm Tiefe erstellen und das Fundament EK981 ausrichten.

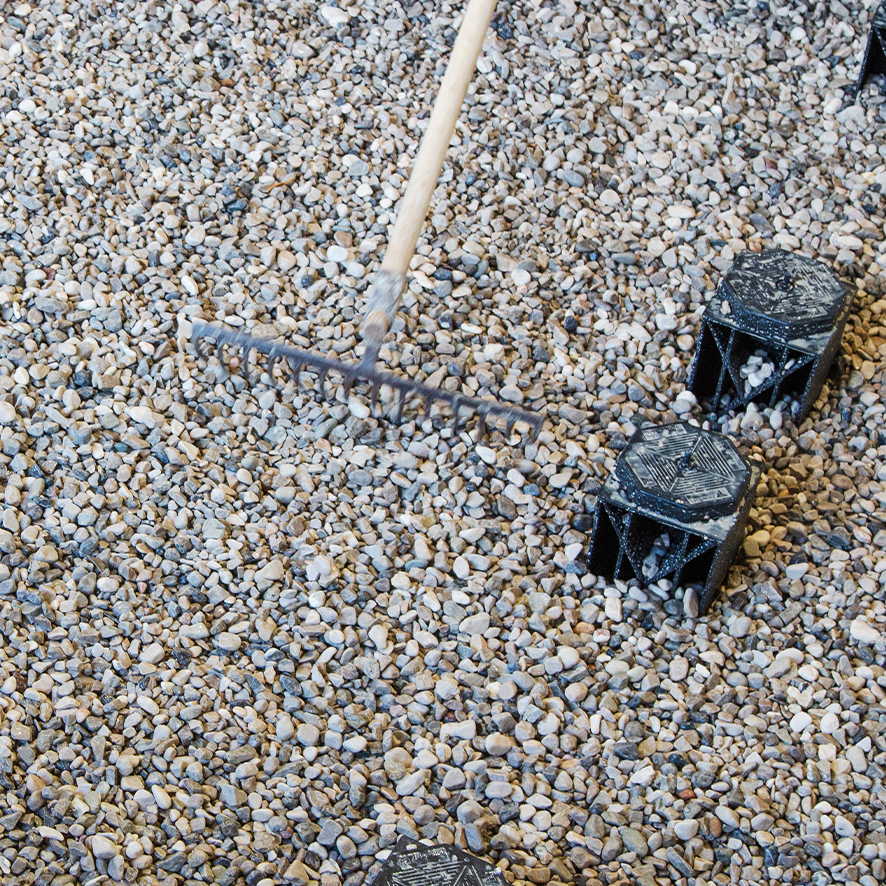

| Mit Kies verfüllen - ohne Verdichtungsaufwand. Oberfläche plan abziehen und die Wärmepumpe montieren.
| ||
Nachgewiesene Stabilität für langfristige Sicherheit
Das Wäremepumpenfundament EK981 wurde erfolgreich einer statischen Belastbarkeitsprüfung unterzogen, die an die Norm DIN EN IEC 61439-5:2024-10 angelehnt ist. Dabei wurden sowohl die hohe Verwindungssteifigkeit als auch die statische Belastbarkeit nachgewiesen.
Zusätzliche Belastungsversuche über die Normanforderungen hinaus belegen die Robustheit der Konstruktion und die hohen Sicherheitsreserven. Ergänzend werden Windlastnachweise erstellt und durch unabhängige Experten verifiziert.
Umfangreiche Simulationen und Belastungsprüfungen bestätigen die hohe Stabilität und Zuverlässigkeit des Systems. Das recycelbare Material unterstreicht zudem den nachhaltigen Anspruch moderner Wärmepumpeninstallationen und entspricht dem Anspruch von Langmatz, innovative und zukunftsfähige Lösungen zu entwickeln.
- Geprüfte Belastbarkeit und hohe Verwindungssteifigkeit
- Universell und millimetergenau anpassbar für Wärmepumpen mit ein Anschraubmaß von 300 x 300 mm bis 1370 x 1370 mm
- Robuste Konstruktion mit Sicherheitsreserven und zuverlässige Basis auch unter anspruchsvollen Bedingungen
- Ausgelegt für Wärmepumpen bis 400 kg Gerätegewicht
Optionale Erhöhungsfüße schaffen bis zu 30 cm Bodenfreiheit und sorgen auch in schneereichen Regionen für einen sicheren Betrieb der Wärmepumpe. Gleichzeitig ermöglichen sie die Befestigung individueller Blenden in verschiedenen Formen und Farben, sodass sich die Installation harmonisch in das Design der Wärmepumpe und ihrer Umgebung einfügt.
Material | Glasfaserverstärktes Polypropylen |
Farbe | Schwarz |
Höhe Standfuß | 600 mm |
Gewicht Standfuß (inkl. Deckel & Mutter) | 3,4 kg |
Gesamtgewicht EK981 | 13,6 kg |
Höhe Erhöhungsfuß | 150 mm |
Gewicht Erhöhungsfuß | 0,7 kg |
Max. Gewicht Wärmepumpe | 400 kg |
Max. Anschraubmaß Wärmepumpe | 1370 x 1370 mm |
Min. Anschraubmaß Wäremepumpe | 300 x 300 mm |
Montage Wärmepumpe | Verschraubung über vormontierte M8-Mutter |
