Überbaubarkeit mit Adapterplatten
Schächte einfach über bestehenden Anlagen installieren

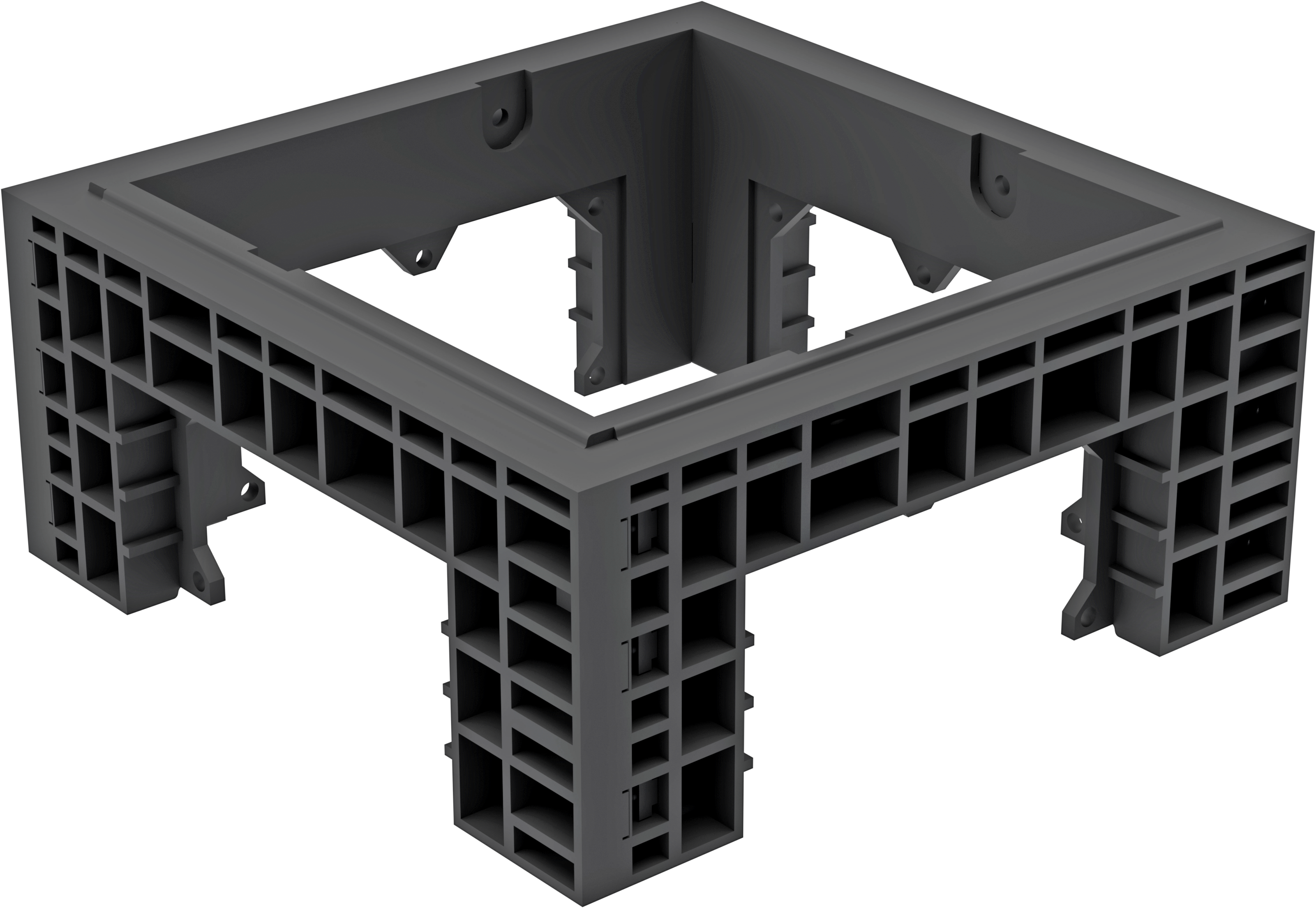

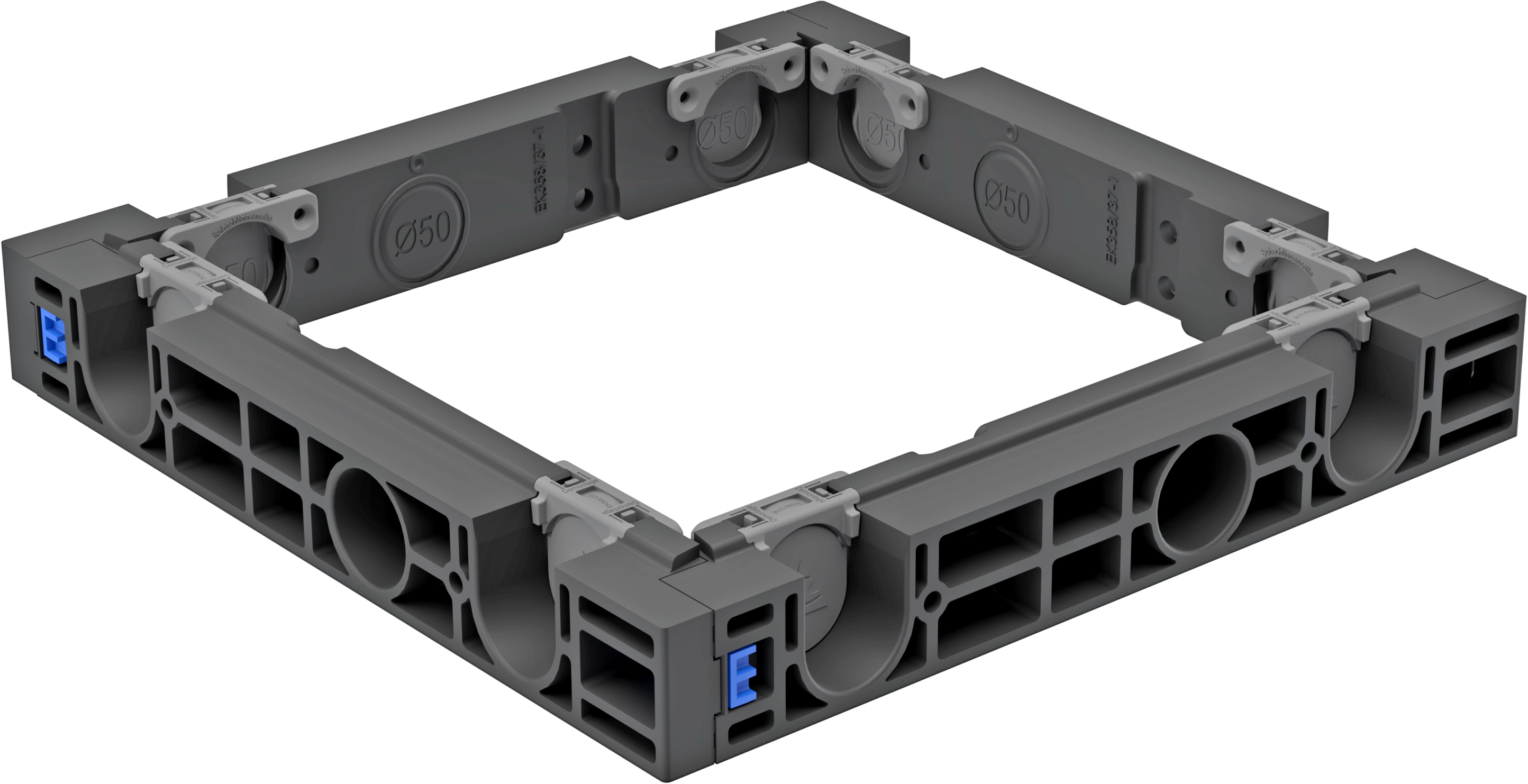

Rahmen mit Rechtecköffnungen werden beim nachträglichen Einbau von Kabelschächten auf vorhandenen Kabeltrassen verwendet. Einbindung der Leerrohre erfolgt mit entsprechenden Adapterplatten. Nicht verwendete Öffnungen werden mit Verschlussplatten geschlossen.

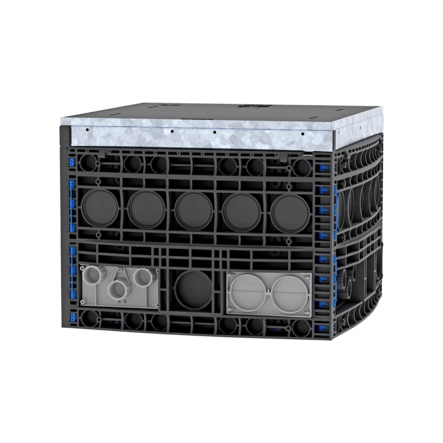

- Adapterplatten werden in Schwarz geliefert. Diese wurden zur besseren Darstellung grau dargestellt.
- Adaptionen möglich für Rohre mit kleinerem Durchmesser bei Sollbruch Ø 110 mm (Adaption Ø 100 mm, Ø 90 mm, Ø 75 mm, Ø 63 mm, Ø 50 mm, Ø 40 mm) oder mit sehr großem Durchmesser bei Sollbruch Ø 160 mm (Adaption Ø 140 mm, Ø 125 mm, tØ 110 mm).
Beispiel Adapterplatten

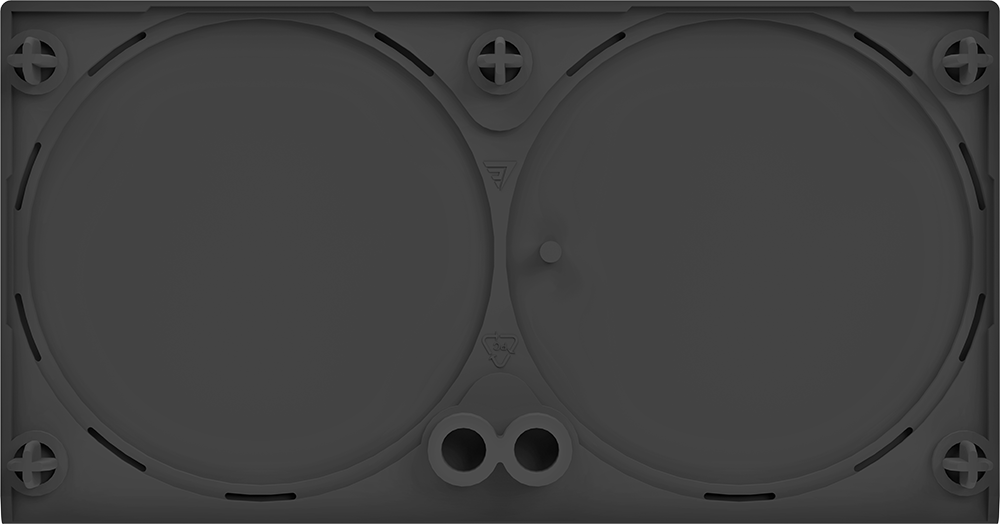

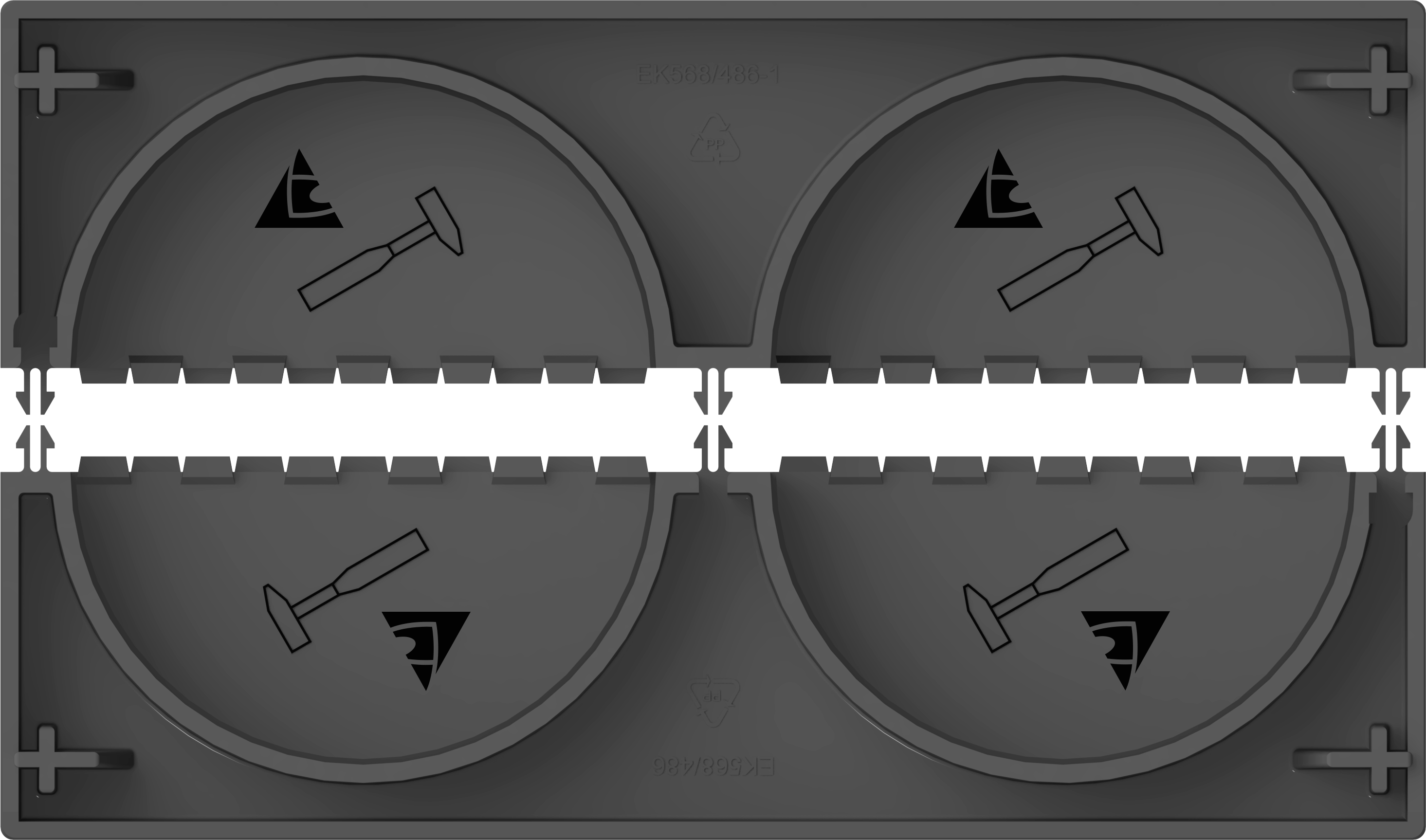

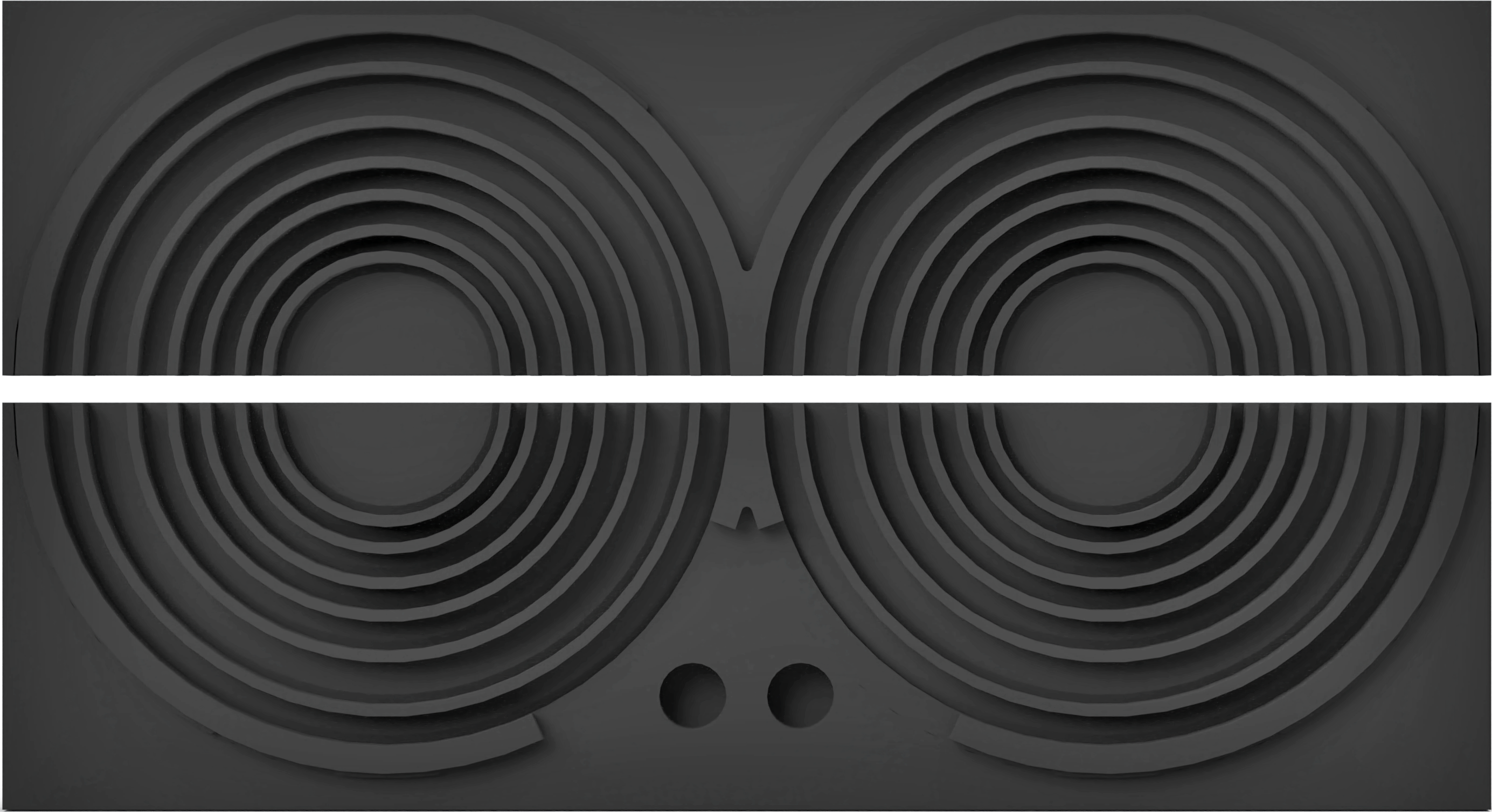

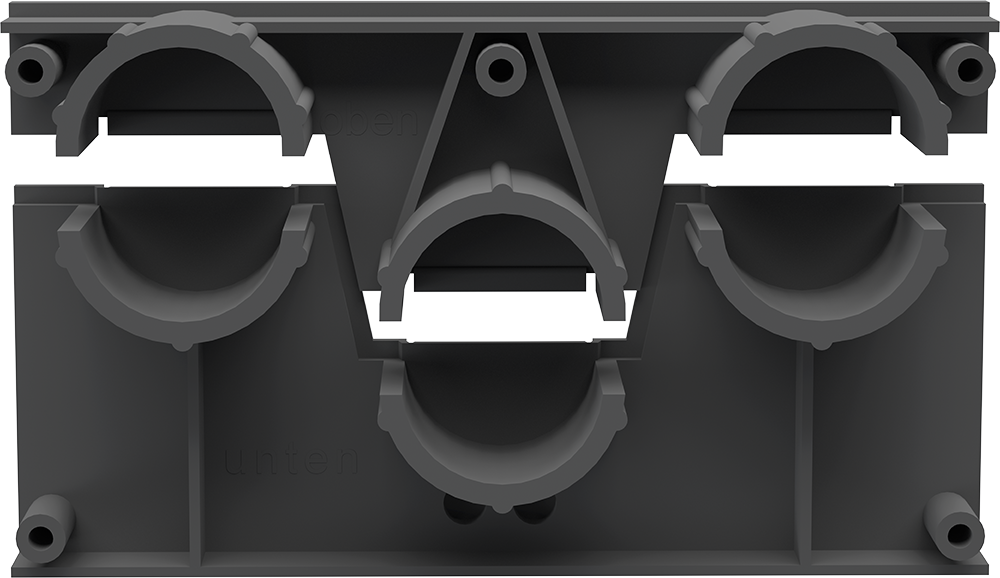

Adapterplatte geteilt 2 x Sollbruchstellen Ø 110 mm | Adapterplatte geteilt 2 x elastischen Sollbruchstellen Ø 40–125 mm | Adapterplatte geteilt 3 x Sollbruchstellen Ø 50 mm | Verschlussplatte Rechtecköffnung 130 x 236 mm | Adapterplatte geteilt 2 x Öffnungen ID ⌀ 50 & 125 mm, für 350 mm hohe Rahmen |
