QaBo 400 x 800

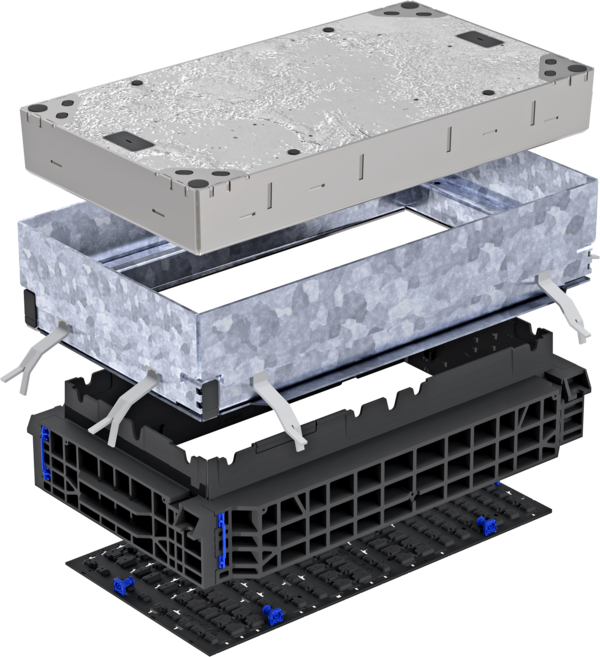

Grundbausätze mit Deckel - Stahldeckel ausbetoniert

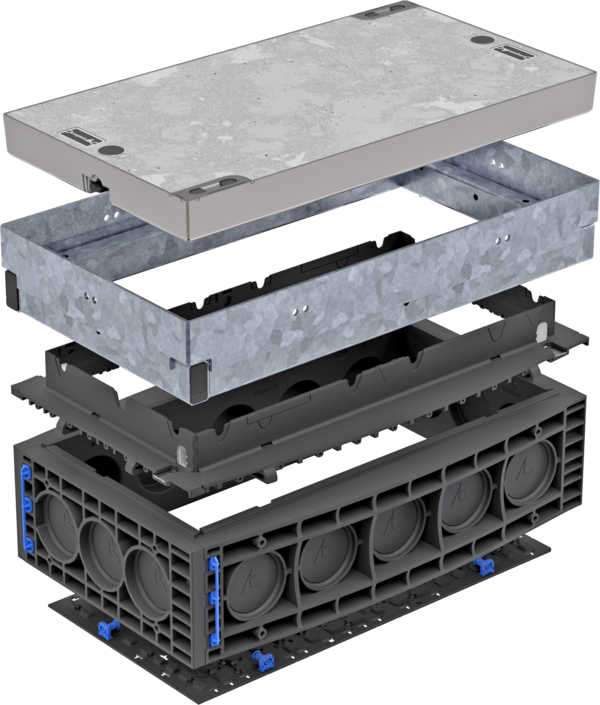

EK378-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 28,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 14,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 92,0 kg |
|
| Gesamtgewicht | 140,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400

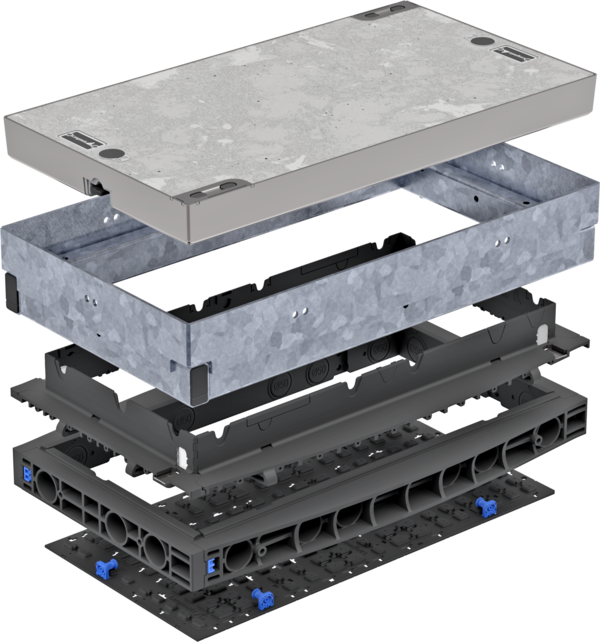

EK378-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 28,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 92,0 kg |
|
| Gesamtgewicht | 131,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400
EK378-A3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 28,0 kg |
|
| Kopfrahmen 140 mm | 15,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 92,0 kg |
|
| Gesamtgewicht | 137,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B125
Belastungsklasse D400

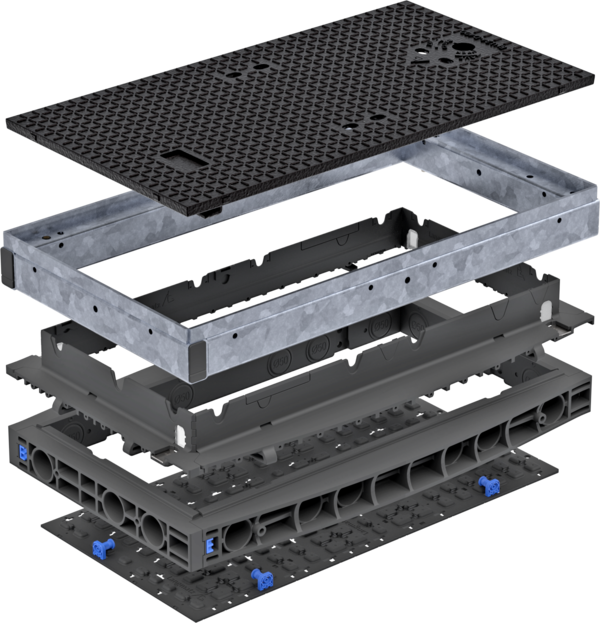

Grundbausätze mit Deckel - Gussdeckel

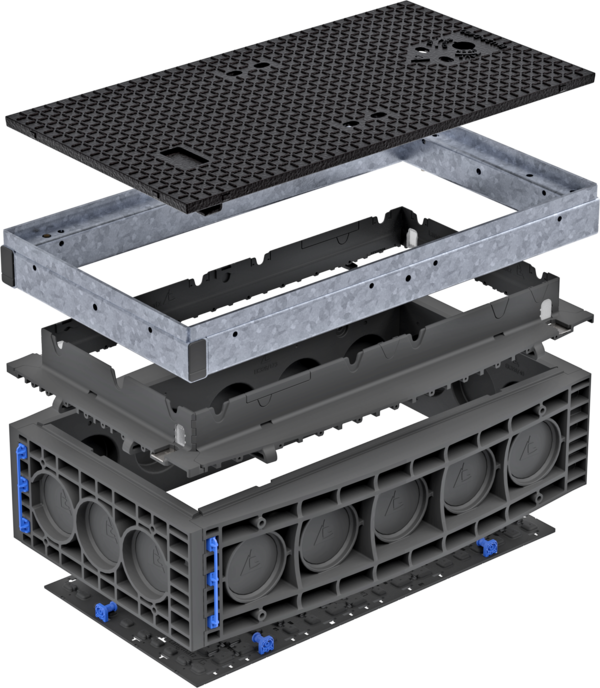

EK378-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 255 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 18,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 14,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 31,5 kg | 45,0 kg |
| Gesamtgewicht | 70,0 kg | 83,5 kg |
EK378-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 105 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 18,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 31,5 kg | 45,0 kg |
| Gesamtgewicht | 61,5 kg | 75,0 kg |

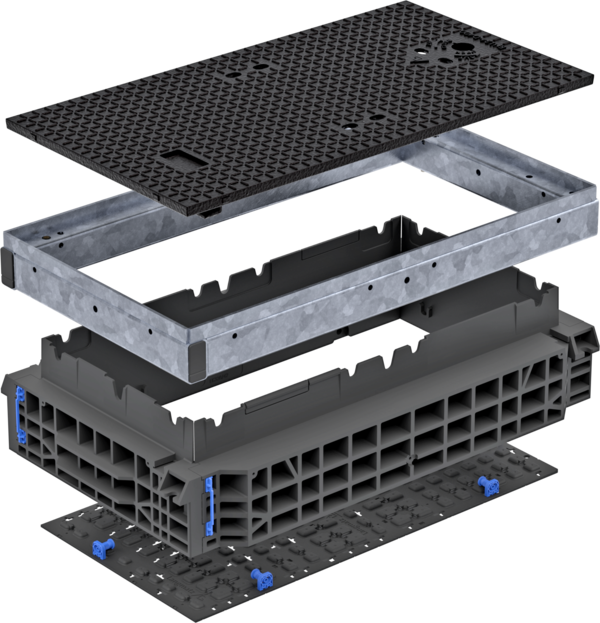

EK378-B3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 18,5 kg |
|
| Kopfrahmen 140 mm | 15,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 31,5 kg | 45,0 kg |
| Gesamtgewicht | 67,5 kg | 81,0 kg |

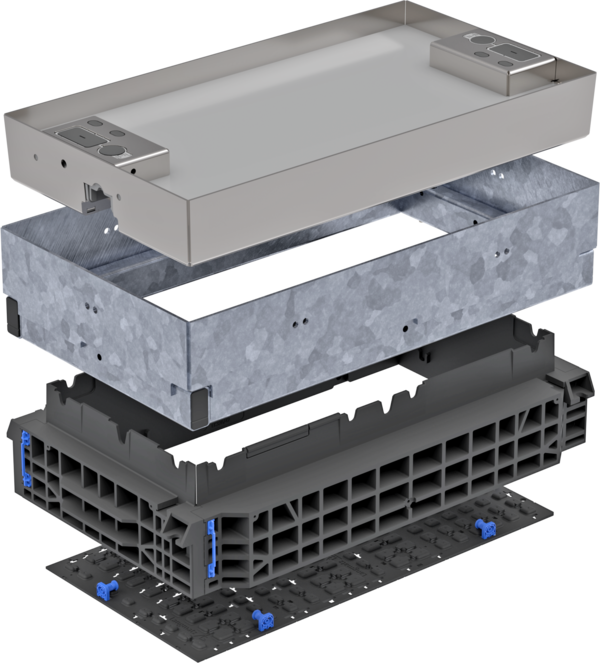

Grundbausätze mit Deckel - Stahldeckel auspflasterbar

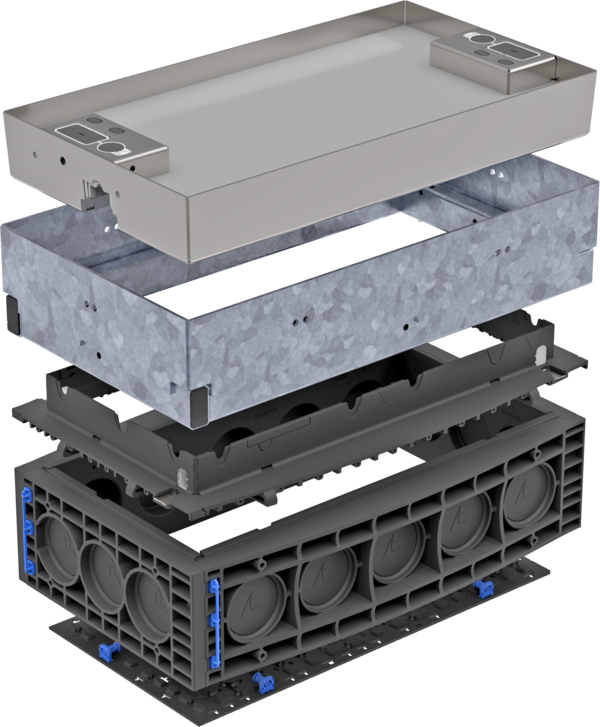

EK378-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 14,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 99,0 kg |
|
| Gesamtgewicht | 153,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400

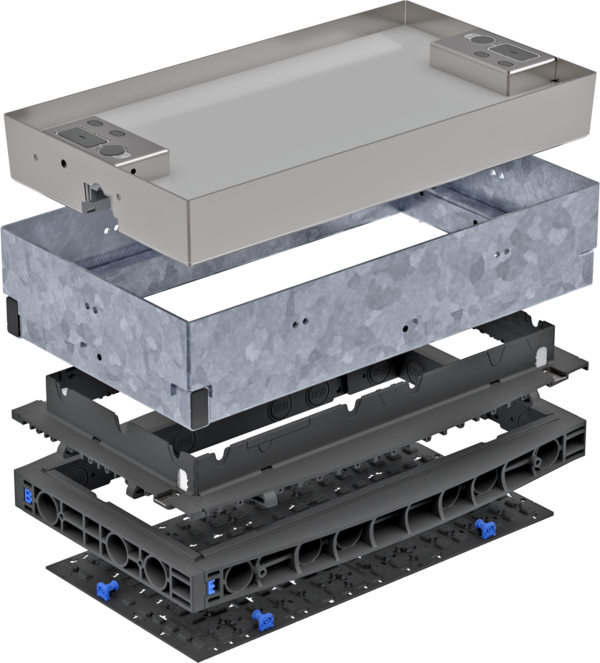

EK378-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 99,0 kg |
|
| Gesamtgewicht | 145,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400
EK378-C3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 140 mm | 15,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 99,0 kg |
|
| Gesamtgewicht | 151,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B125
Belastungsklasse D400
Grundbausätze mit Deckel - Stahldeckel ausbetoniert S
QaBo S D 400 Abdeckungen für erhöhtes Verkehrsaufkommen im Innerstädtischen Bereich
Betondeckel für erhöhtes Verkehrsaufkommen von Langmatz sind deutlich schwerer, immer einteilig und zusätzlich verschraubt. Sie sind im innerstädtischen Bereich heranzuziehen, wenn der Einsatz in der Fahrspur mit erhöhtem Verkehrsaufkommen nicht zu vermeiden ist. QaBo S-Schächte können wie alle anderen QaBo-Schächte modifiziert werden. Rahmen können hinzu gefügt werden, um den Schacht zu vertiefen. Alle Zubehör wie Adapter, Dichtungen und Zugentlastungen ist kompatibel.

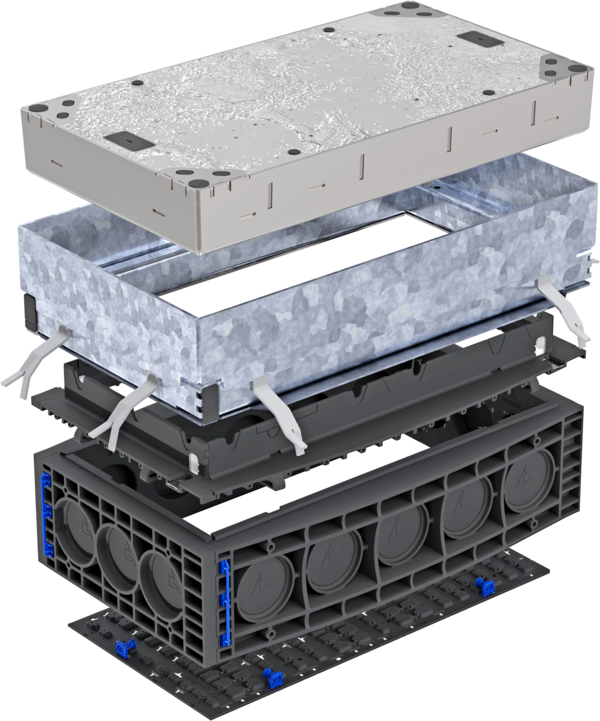

EK378-S1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 435 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 14,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 160,0 kg |
|
| Gesamtgewicht | 225,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400

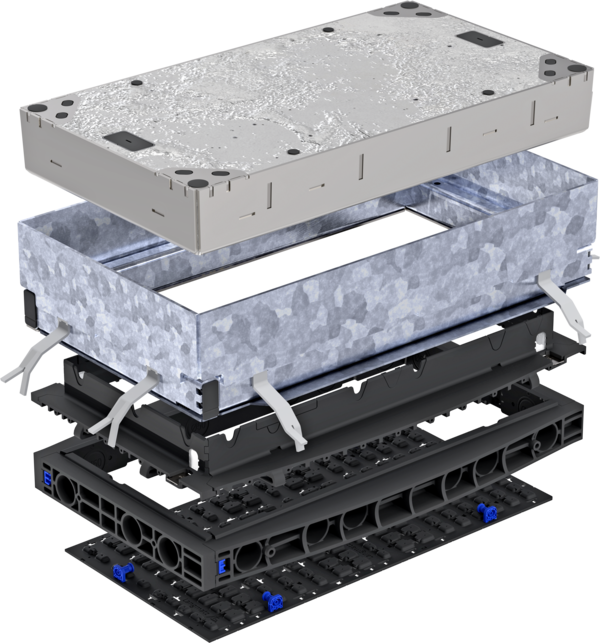

EK378-S2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 285 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 160,0 kg |
|
| Gesamtgewicht | 216,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400
EK378-S3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 800 mm |
|
|---|---|---|
| Äußeres Maß | 560 x 940 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 140 mm | 15,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 160,0 kg |
|
| Gesamtgewicht | 222,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D400
