QaBo 1600 x 1600
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

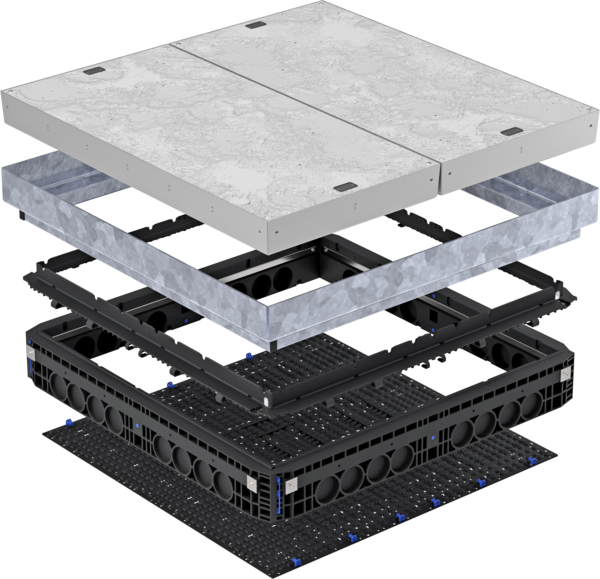

EK618-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 470 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 15 mm | 8,0 kg |
|
| Rahmen 220 mm | 95,0 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1265,5 kg |
|
| Deckel, pro Stück | 633,0 kg |
|
| Gesamtgewicht | 1539,5 kg |
|

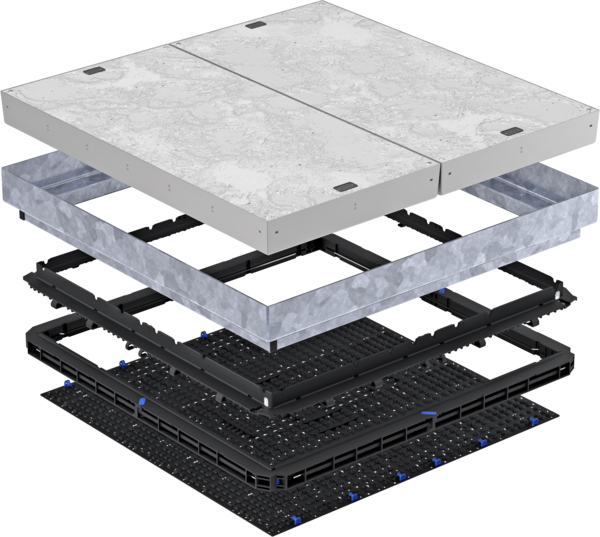

EK618-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 320 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 15 mm | 8,0 kg |
|
| Rahmen 70 mm | 33,0 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1265,5 kg |
|
| Deckel, pro Stück | 633,0 kg |
|
| Gesamtgewicht | 1477,5 kg |
|

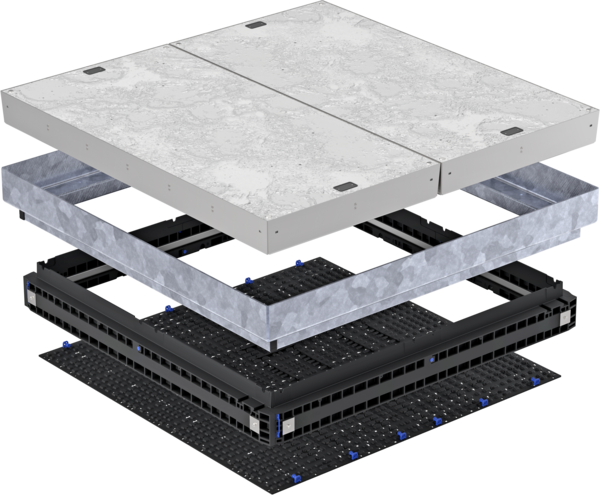

EK618-A3 - 140mm Kopfrahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 380 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 140 mm | 79,5 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1265,5 kg |
|
| Deckel, pro Stück | 633,0 kg |
|
| Gesamtgewicht | 1516,0 kg |
|
Grundbausätze mit Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen

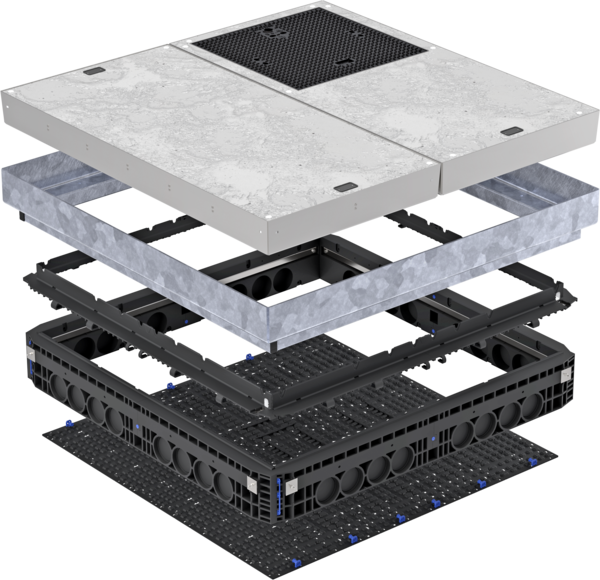

EK618-L1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 470 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 15 mm | 8,0 kg |
|
| Rahmen 220 mm | 95,0 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1266,0 kg |
|
| Gesamtgewicht | 1540,0 kg |
|
Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen
Prüfklasse 400 kN

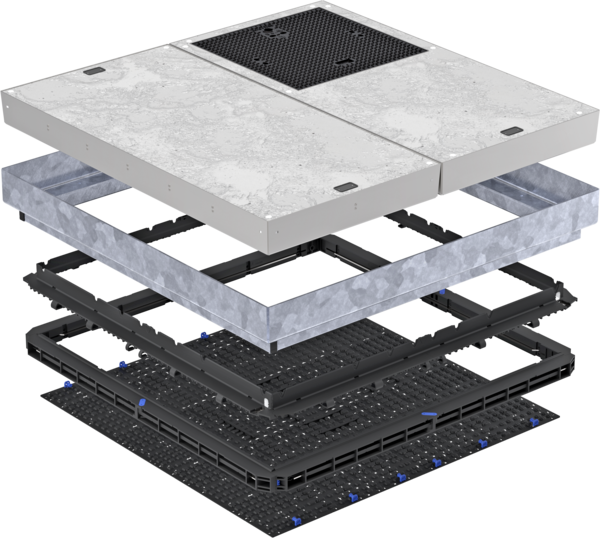

EK618-L2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 320 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 15 mm | 8,0 kg |
|
| Rahmen 70 mm | 33,0 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1266,0 kg |
|
| Gesamtgewicht | 1478,0 kg |
|
Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen
Prüfklasse 400 kN

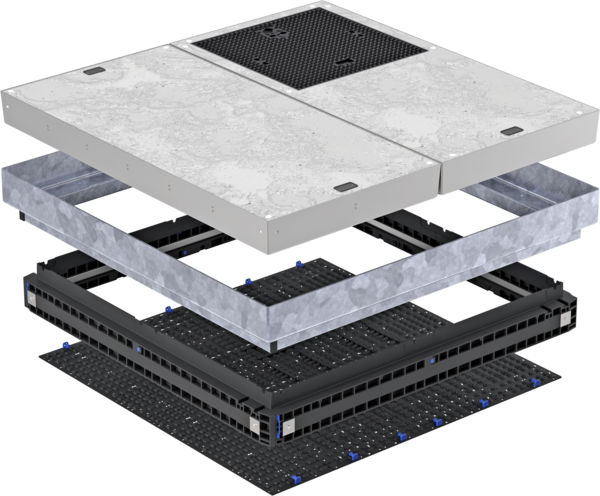

EK618-L3 - 140mm Kopfrahmen
| Lichtes Maß | 1600 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 380 mm |
|
| Stahlrahmen | 151,5 kg |
|
| Kopfrahmen 140 mm | 79,5 kg |
|
| Bodenplatte | 19,5 kg |
|
| Deckel, gesamt | 1266,0 kg |
|
| Gesamtgewicht | 1516,5 kg |
|
Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen
Prüfklasse 400 kN
