QaBo 1600 x 1825
Grundbausätze mit Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen

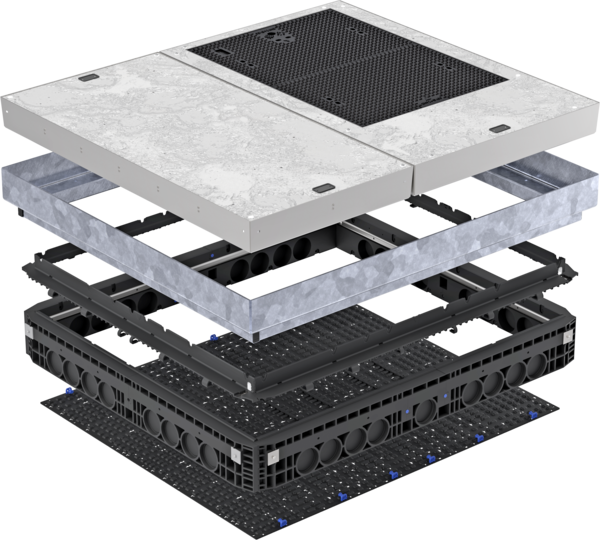

EK426-L1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 1600 x 1825 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 468 mm |
|
| Stahlrahmen | 154,0 kg |
|
| Kopfrahmen 15 mm | 9,0 kg |
|
| Rahmen 220 mm | 104,5 kg |
|
| Bodenplatte | 20,0 kg |
|
| Deckel, gesamt | 1430,0 kg |
|
| Gesamtgewicht | 1717,5 kg |
|
Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen
Prüfklasse 400 kN

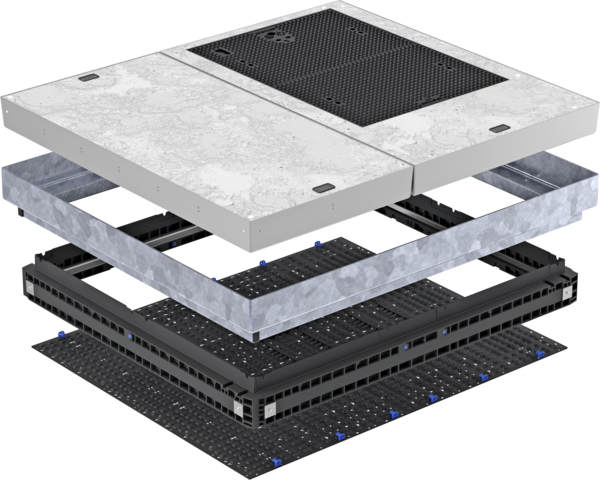

EK426-L3 - 140mm Kopfrahmen
| Lichtes Maß | 1600 x 1825 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 378 mm |
|
| Stahlrahmen | 154,0 kg |
|
| Kopfrahmen 140 mm | 76,0 kg |
|
| Bodenplatte | 20,0 kg |
|
| Deckel, gesamt | 1430,0 kg |
|
| Gesamtgewicht | 1680,0 kg |
|
Deckel - Stahl ausbetoniert mit Einstieg aus Gusseisen
Prüfklasse 400 kN
