QaBo 400 x 1165
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

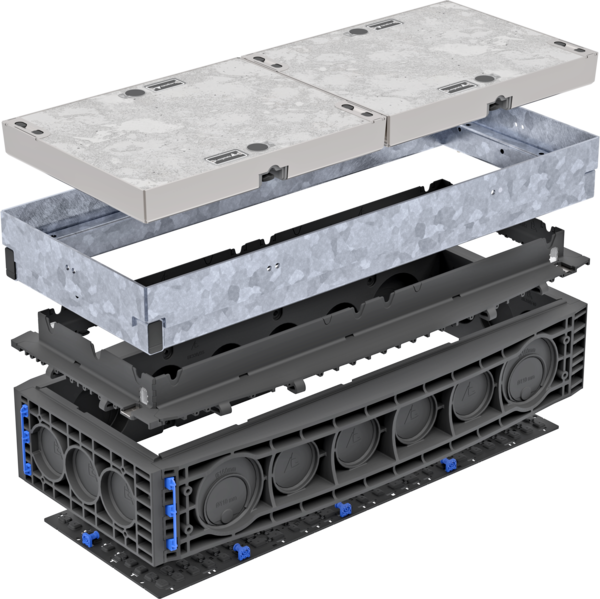

EK478-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 36,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 21,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 129,0 kg |
|
| Deckel, pro Stück | 64,5 kg |
|
| Gesamtgewicht | 194,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

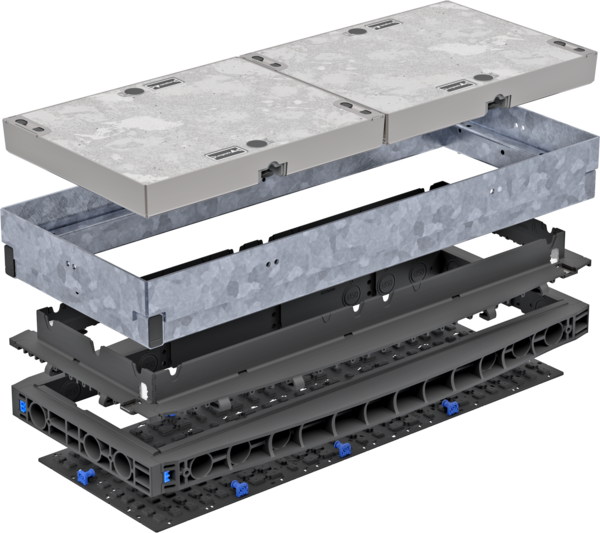

EK478-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 36,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 129,0 kg |
|
| Deckel, pro Stück | 64,5 kg |
|
| Gesamtgewicht | 181,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

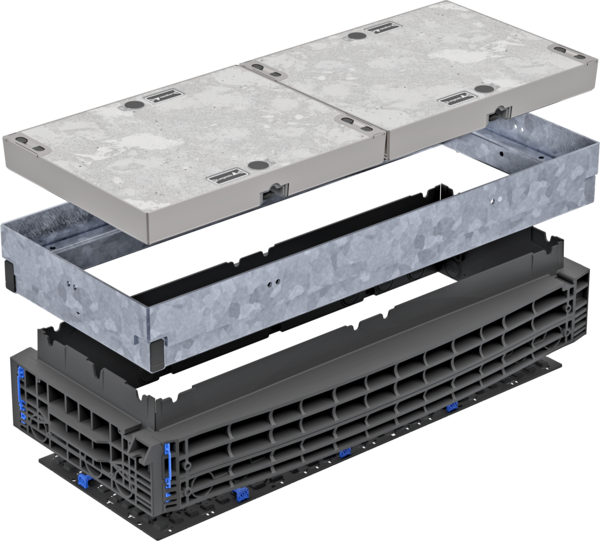

EK478-A3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 36,0 kg |
|
| Kopfrahmen 140 mm | 16,0 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 129,0 kg |
|
| Deckel, pro Stück | 64,5 kg |
|
| Gesamtgewicht | 185,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

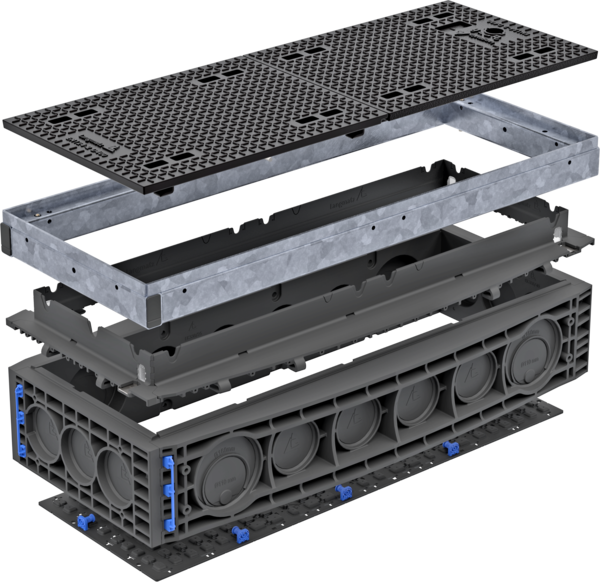

EK478-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 245 mm |
|
| Lichte Höhe | 245 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 23,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 21,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 70,0 kg |
|
| Deckel, pro Stück | 35,0 kg |
|
| Gesamtgewicht | 123,0 kg |
|

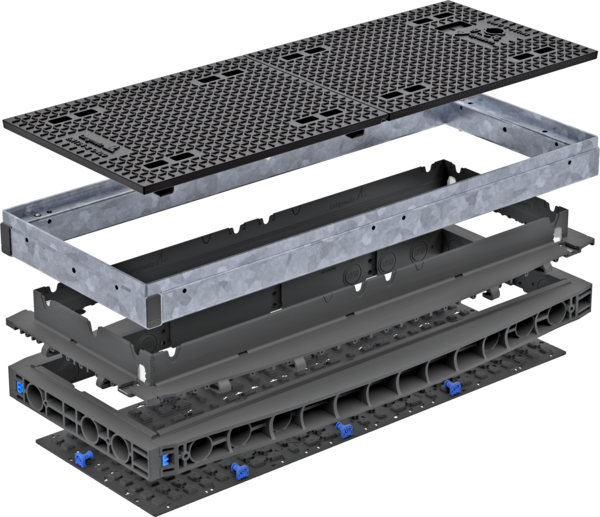

EK478-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 95 mm |
|
| Lichte Höhe | 95 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 23,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 70,0 kg |
|
| Deckel, pro Stück | 35,0 kg |
|
| Gesamtgewicht | 110,0 kg |
|

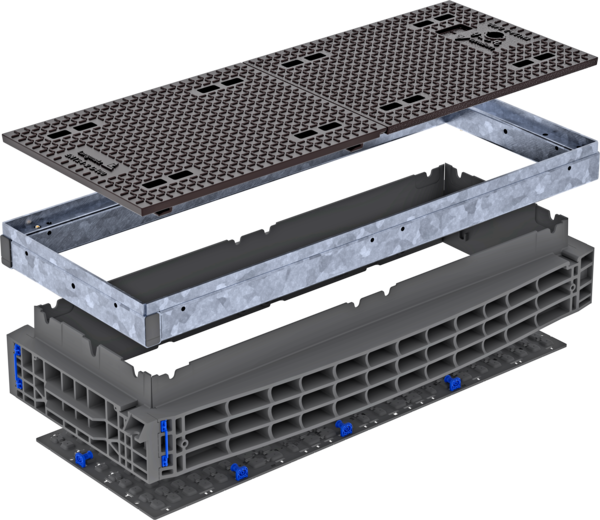

EK478-B3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 150 mm |
|
| Lichte Höhe | 150 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 23,5 kg |
|
| Kopfrahmen 140 mm | 16,0 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 70,0 kg |
|
| Deckel, pro Stück | 35,0 kg |
|
| Gesamtgewicht | 113,5 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

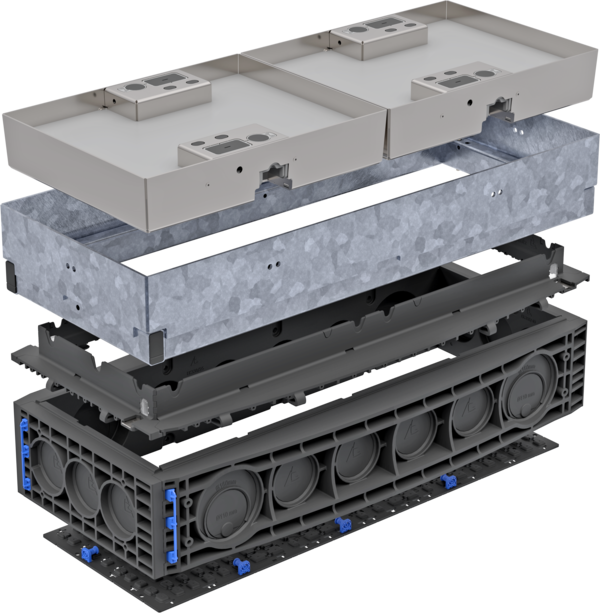

EK478-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 43,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 21,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 140,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 70,0 kg |
|
| Gesamtgewicht | 213,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

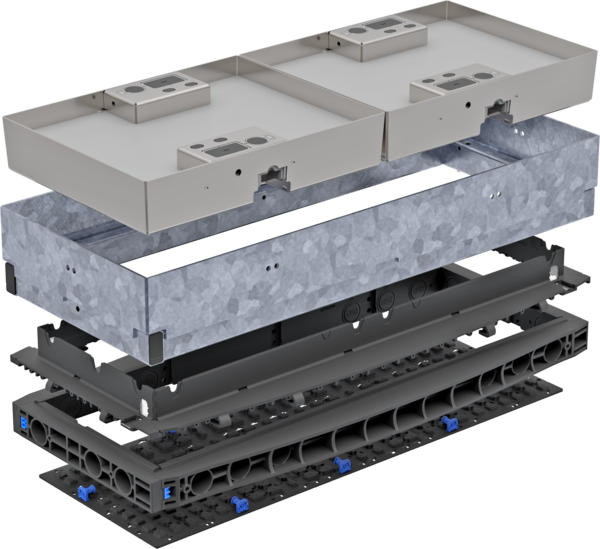

EK478-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 43,5 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 140,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 70,0 kg |
|
| Gesamtgewicht | 200,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

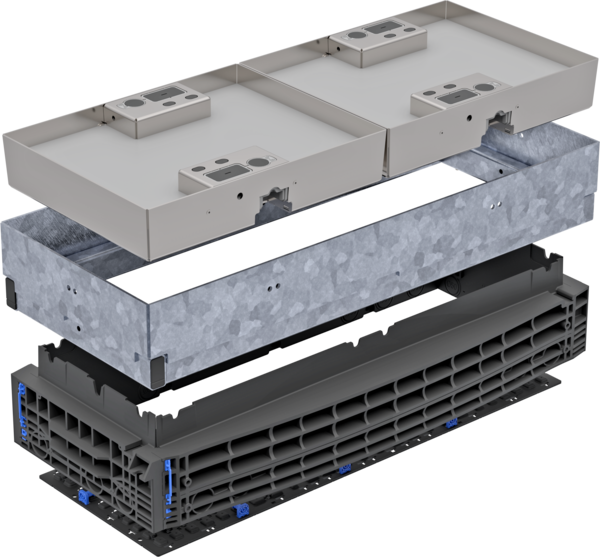

EK478-C3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 43,5 kg |
|
| Kopfrahmen 140 mm | 16,0 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel, gesamt | 140,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 70,0 kg |
|
| Gesamtgewicht | 203,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Stahldeckel ausbetoniert S

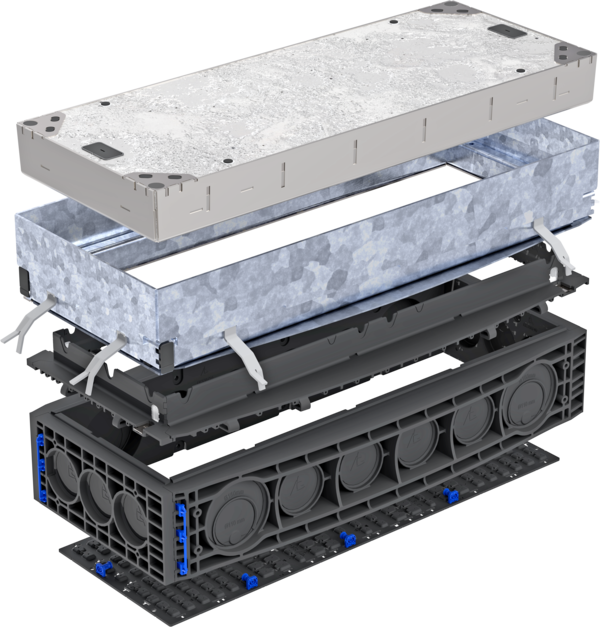

EK478-S1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 435 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 55,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 220 mm | 21,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel | 230,0 kg |
|
| Gesamtgewicht | 314,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400

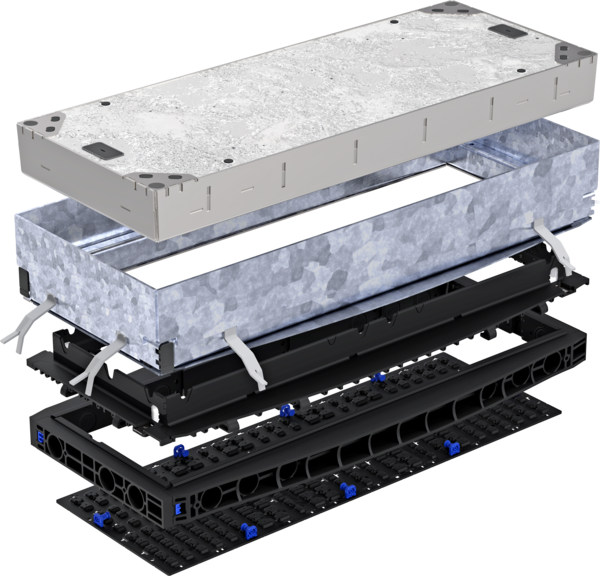

EK478-S2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 285 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 55,0 kg |
|
| Kopfrahmen 15 mm | 4,0 kg |
|
| Rahmen 70 mm | 8,5 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel | 230,0 kg |
|
| Gesamtgewicht | 301,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400
EK478-S3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 55,0 kg |
|
| Kopfrahmen 140 mm | 16,0 kg |
|
| Bodenplatte | 4,0 kg |
|
| Deckel | 230,0 kg |
|
| Gesamtgewicht | 305,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400
