QaBo 400 x 1600
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

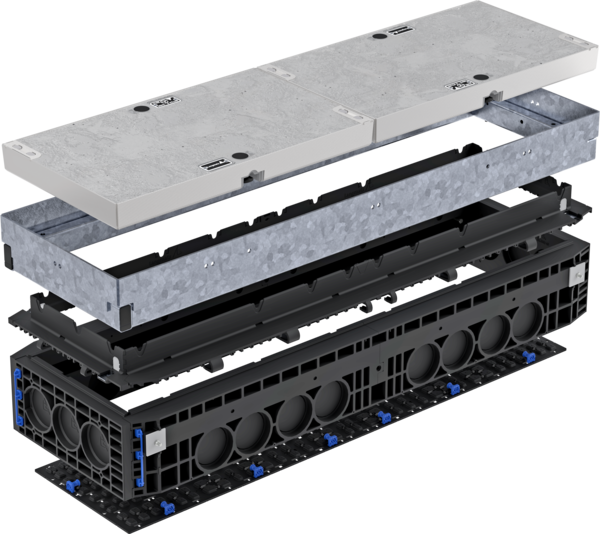

EK628-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 220 mm | 52,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 280,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

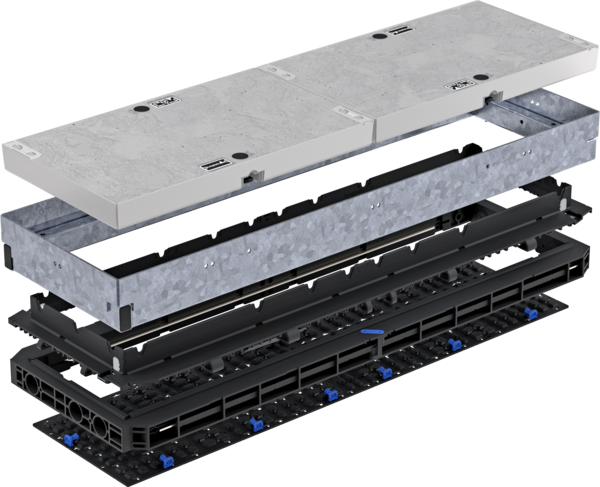

EK628-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 70 mm | 18,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 246,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

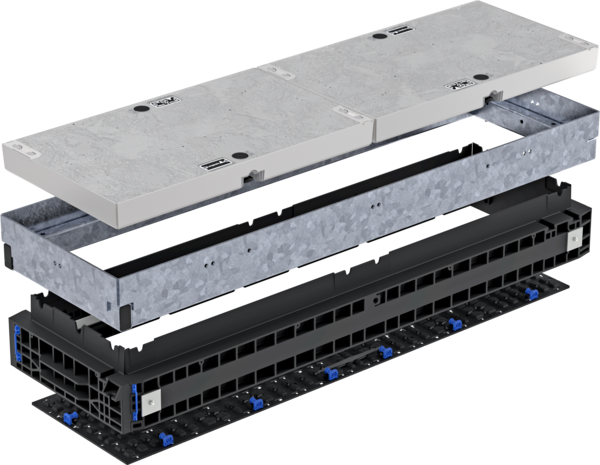

EK628-A3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 45,0 kg |
|
| Kopfrahmen 140 mm | 43,5 kg |
|
| Bodenplatte | 5,0 kg´ |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 266,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

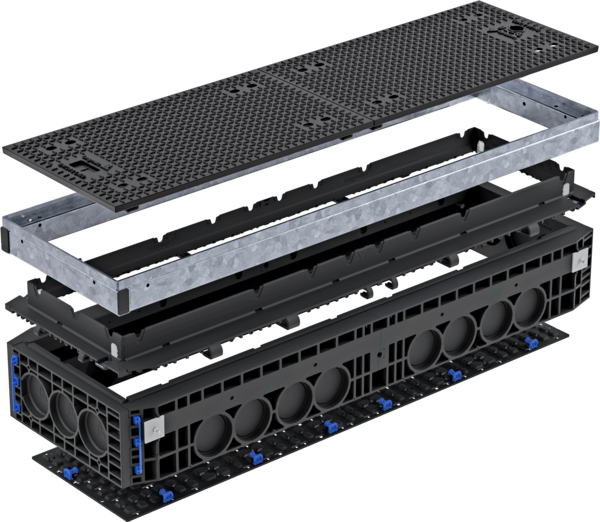

EK628-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 240 mm |
|
| Lichte Höhe | 240 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 29,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 220 mm | 52,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 95,0 kg |
|
| Deckel, pro Stück | 47,5 kg |
|
| Gesamtgewicht | 186,5 kg |
|
EK628-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 90 mm |
|
| Lichte Höhe | 90 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 29,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 70 mm | 18,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 95,0 kg |
|
| Deckel, pro Stück | 47,5 kg |
|
| Gesamtgewicht | 153,0 kg |
|

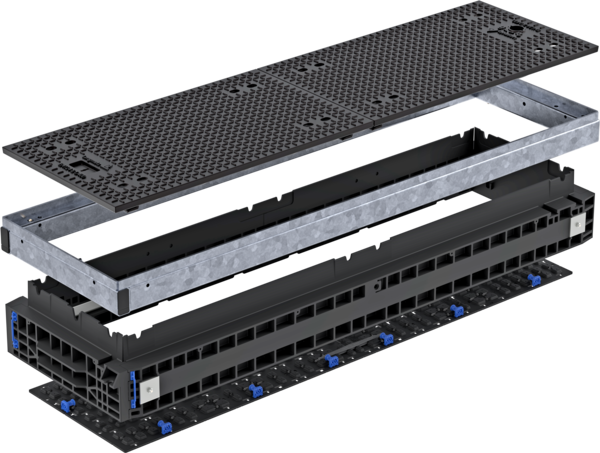

EK628-B3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 145 mm |
|
| Lichte Höhe | 145 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 29,5 kg |
|
| Kopfrahmen 140 mm | 43,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 95,0 kg |
|
| Deckel, pro Stück | 47,5 kg |
|
| Gesamtgewicht | 173,0 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

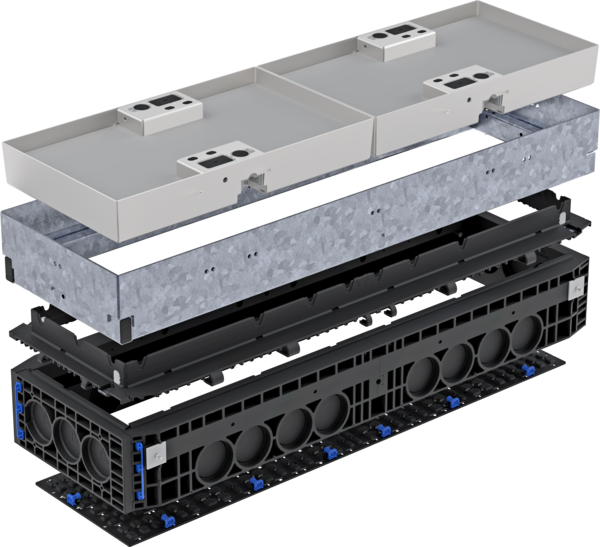

EK628-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 220 mm | 52,0 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 185,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 92,5 kg |
|
| Gesamtgewicht | 303,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

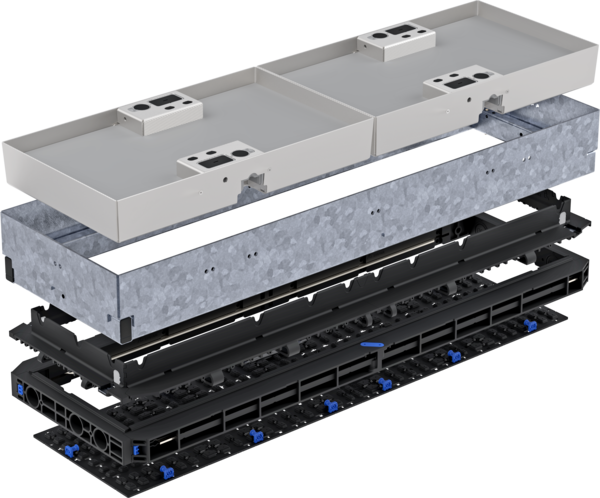

EK628-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 70 mm | 18,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 185,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 92,5 kg |
|
| Gesamtgewicht | 269,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

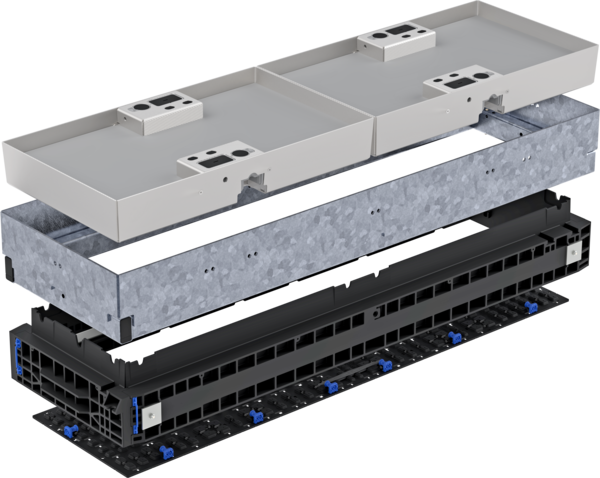

EK628-C3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215mm |
|
| Lichte Höhe | 215mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 140 mm | 43,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 185,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 92,5 kg |
|
| Gesamtgewicht | 289,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
