QaBo 400 x 650
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

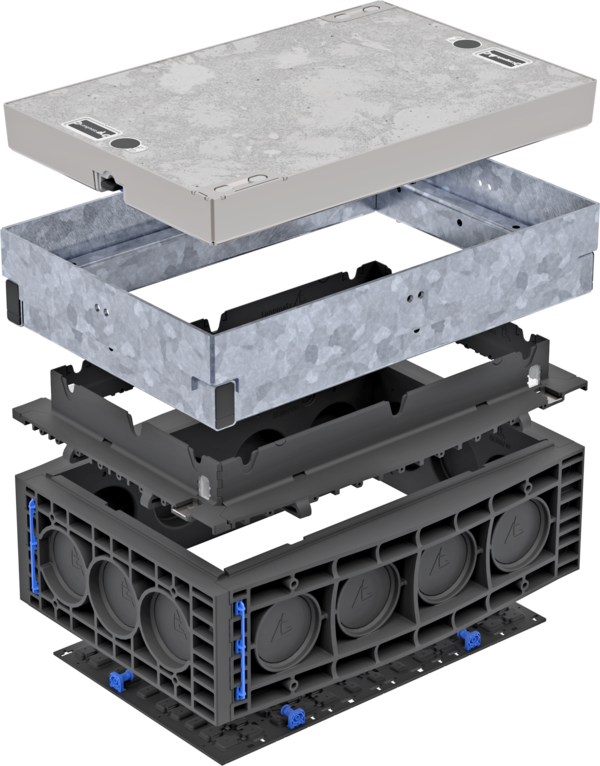

EK368-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel | 74,5 kg |
|
| Gesamtgewicht | 116,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

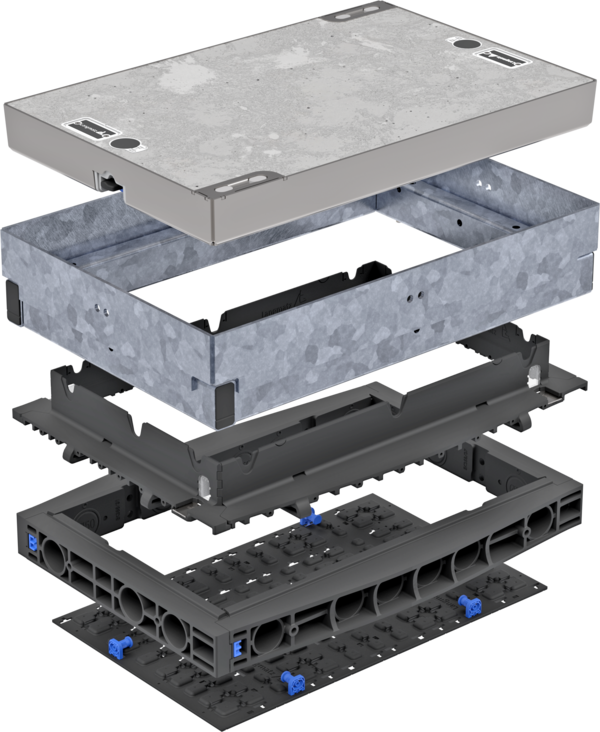

EK368-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 5,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel | 74,5 kg |
|
| Gesamtgewicht | 109,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

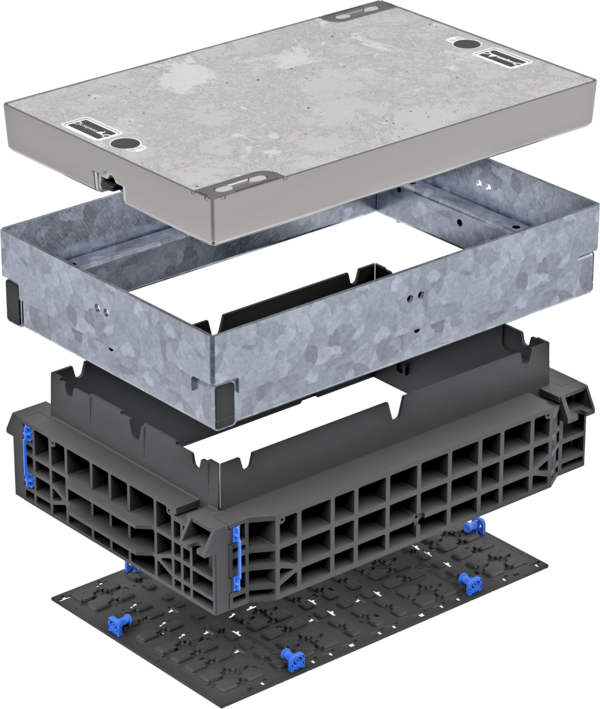

EK368-A3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 140 mm | 11,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel | 74,5 kg |
|
| Gesamtgewicht | 112,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

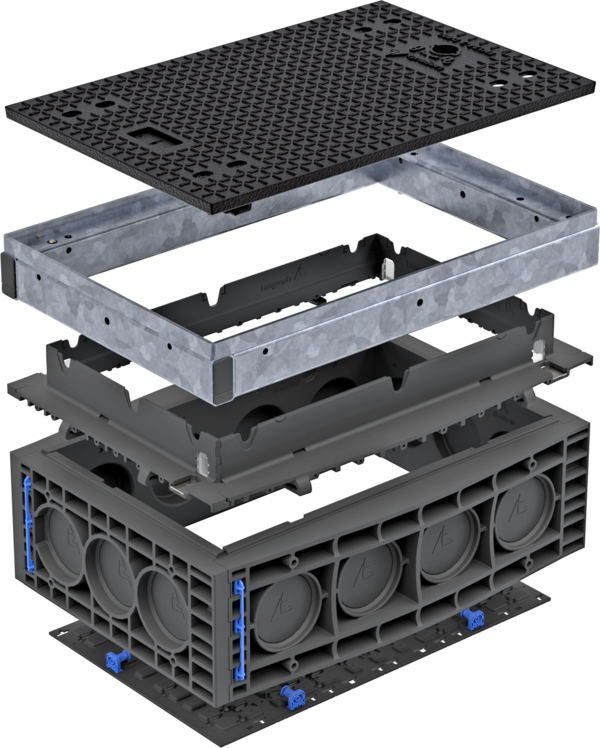

EK368-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 250 mm |
|
| Lichte Höhe | 250 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 16,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 30,0 kg | 41,0 kg |
| Gesamtgewicht | 63,0 kg | 74,0 kg |

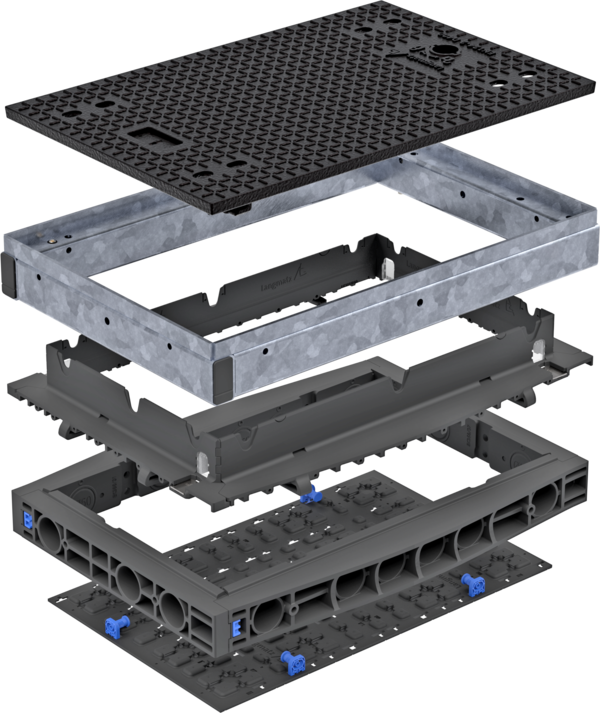

EK368-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 100 mm |
|
| Lichte Höhe | 100 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 16,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 5,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 30,0 kg | 41,0 kg |
| Gesamtgewicht | 56,0 kg | 67,0 kg |

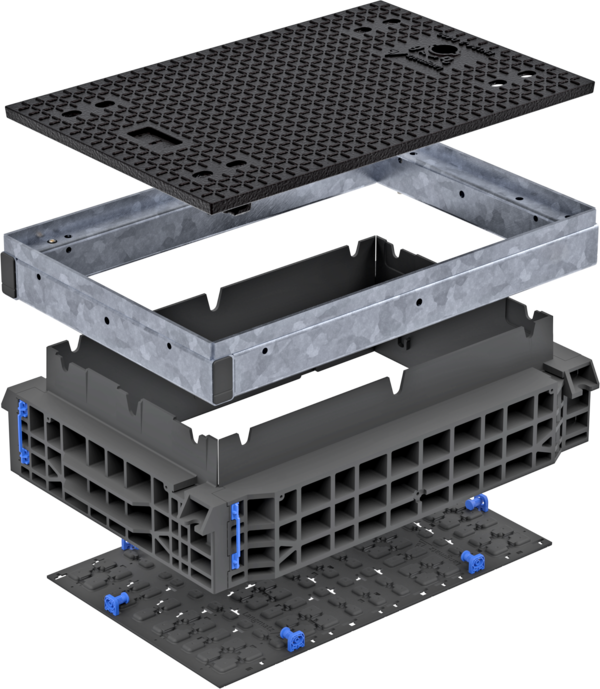

EK368-B3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 155 mm |
|
| Lichte Höhe | 155 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 16,5 kg |
|
| Kopfrahmen 140 mm | 11,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 30,0 kg | 41,0 kg |
| Gesamtgewicht | 59,5 kg | 70,5 kg |
EK368-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 250 mm |
|
| Lichte Höhe | 250 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 16,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel | 30,0 kg | 41,0 kg |
| Gesamtgewicht | 63,0 kg | 74,0 kg |
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

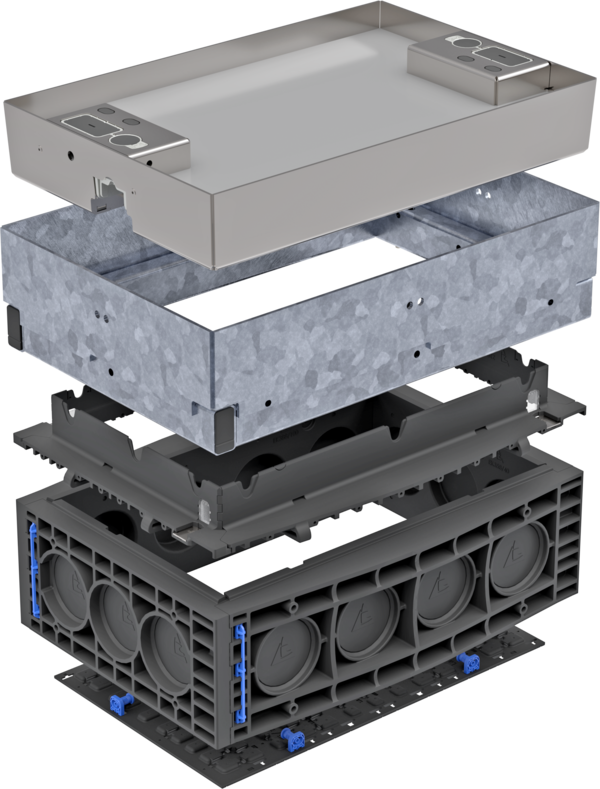

EK368-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel, ohne Auspflasterung | 80,0 kg |
|
| Gesamtgewicht | 127,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

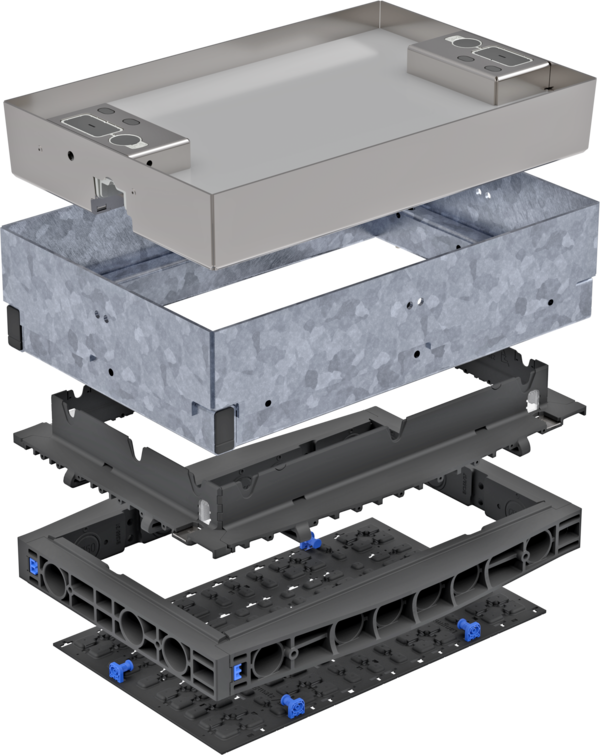

EK368-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 5,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel, ohne Auspflasterung | 80,0 kg |
|
| Gesamtgewicht | 120,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

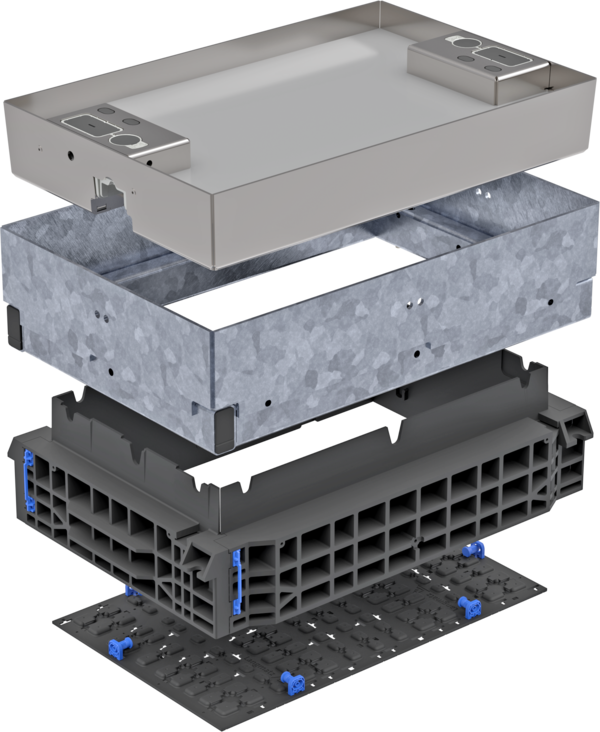

EK368-C3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 140 mm | 11,0 kg |
|
| Bodenplatte | 2,0 kg |
|
| Deckel, ohne Auspflasterung | 80,0 kg |
|
| Gesamtgewicht | 123,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
