QaBo 550 x 1165

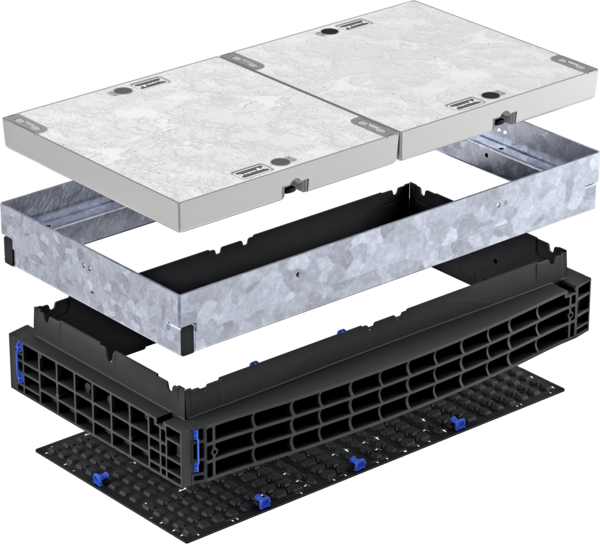

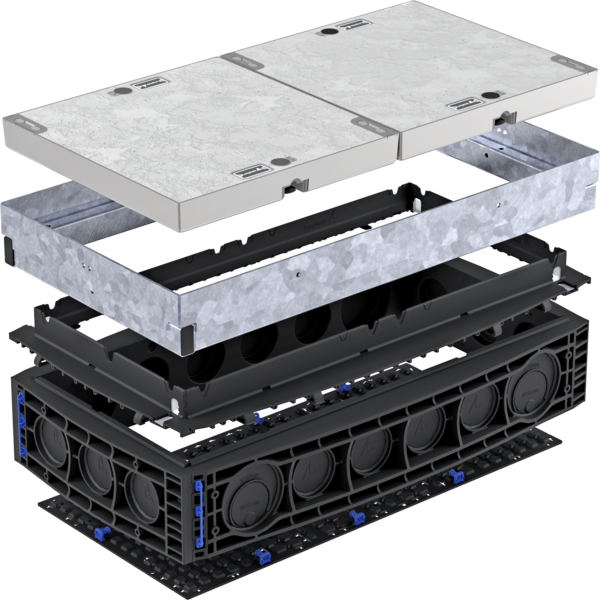

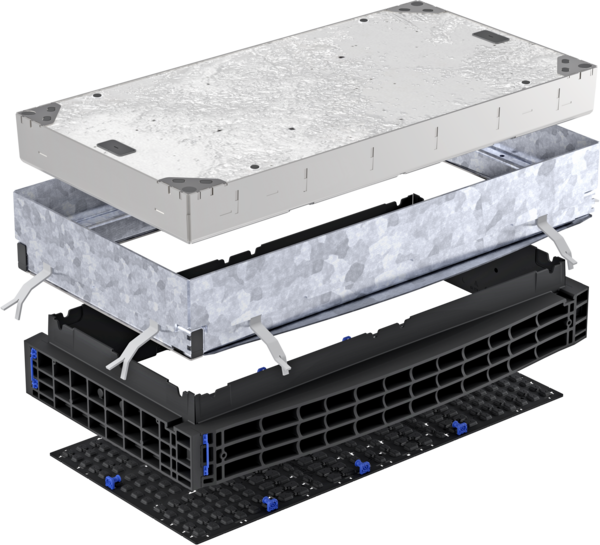

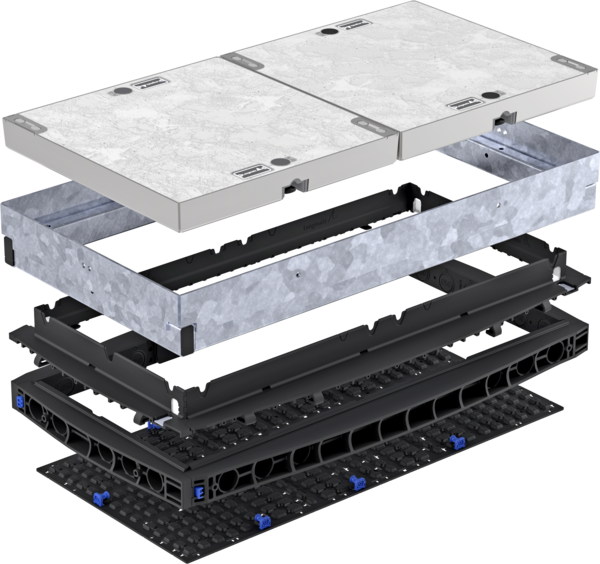

Grundbausätze mit Deckel - Stahldeckel ausbetoniert
EK338-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 39,0 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 220 mm | 23,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 245,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
EK338-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 39,0 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 70 mm | 9,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 231,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
EK338-A3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 39,0 kg |
|
| Kopfrahmen 140 mm | 17,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 173,0 kg |
|
| Deckel, pro Stück | 86,5 kg |
|
| Gesamtgewicht | 234,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

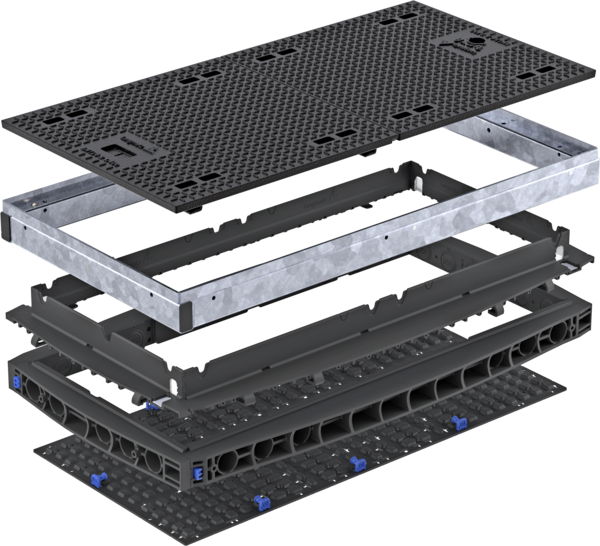

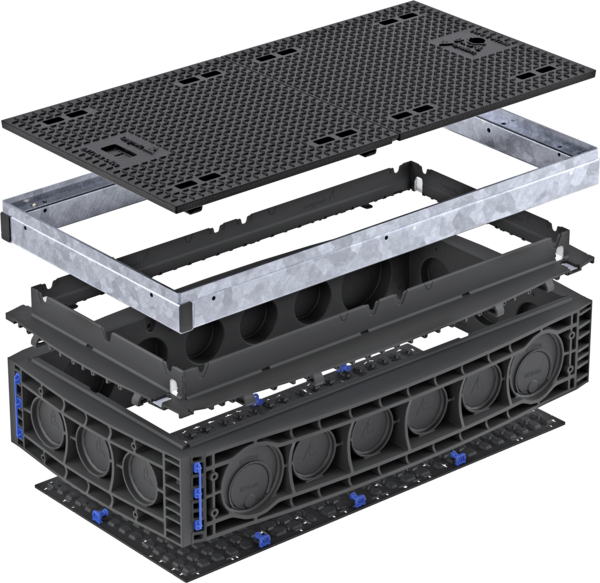

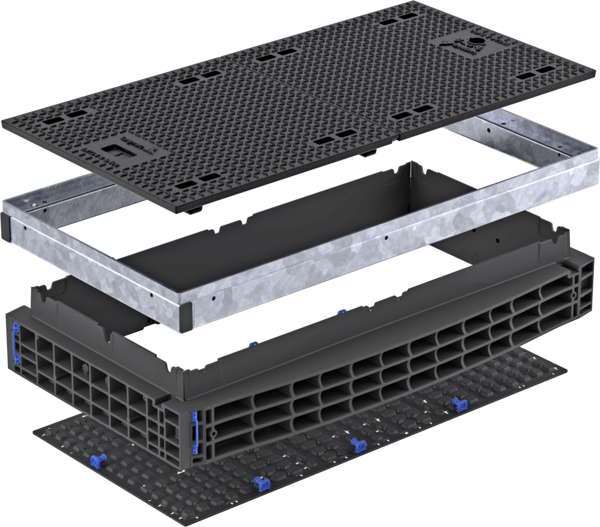

Grundbausätze mit Deckel - Gussdeckel
EK338-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 235 mm |
|
| Lichte Höhe | 235 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 25,5 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 220 mm | 23,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel, gesamt | 68,5 kg | 96,5 kg |
| Deckel, pro Stück | 34,5 kg | 48,5 kg |
| Gesamtgewicht | 127,0 kg | 155,0 kg |
EK338-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 85 mm |
|
| Lichte Höhe | 85 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 25,5 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 70 mm | 9,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel, gesamt | 68,5 kg | 96,5 kg |
| Deckel, pro Stück | 34,5 kg | 48,5 kg |
| Gesamtgewicht | 113,0 kg | 141,0 kg |
EK338-B3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 140 mm |
|
| Lichte Höhe | 140 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 25,5 kg |
|
| Kopfrahmen 140 mm | 17,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Prüfklasse | B 125 | D 400 |
| Deckel, gesamt | 68,5 kg | 96,5 kg |
| Deckel, pro Stück | 34,5 kg | 48,5 kg |
| Gesamtgewicht | 116,5 kg | 144,5 kg |

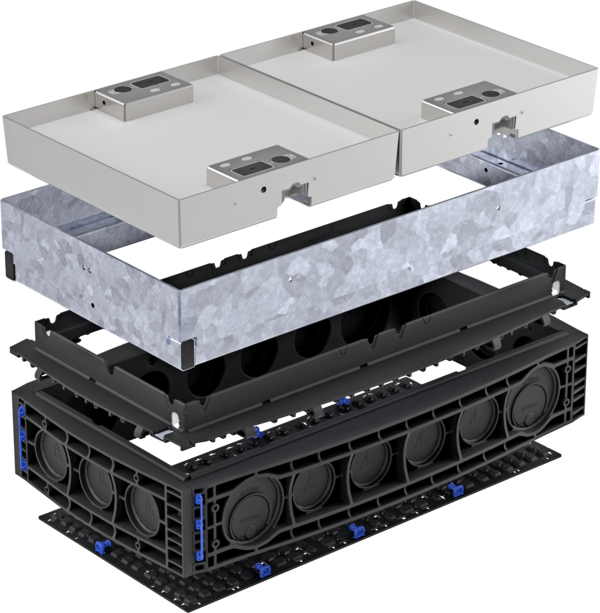

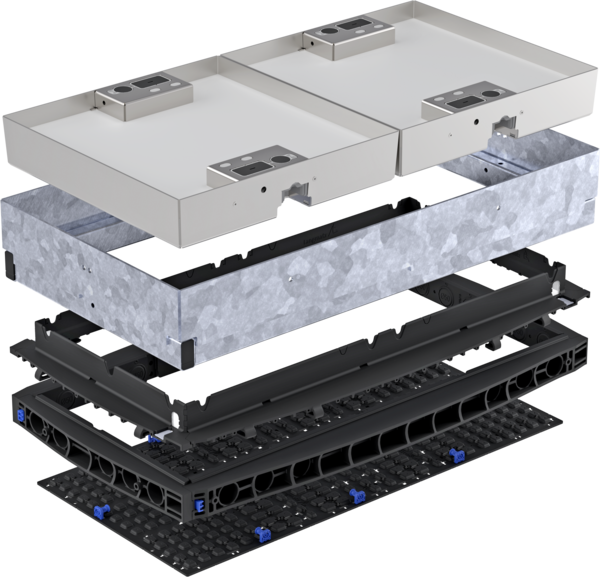

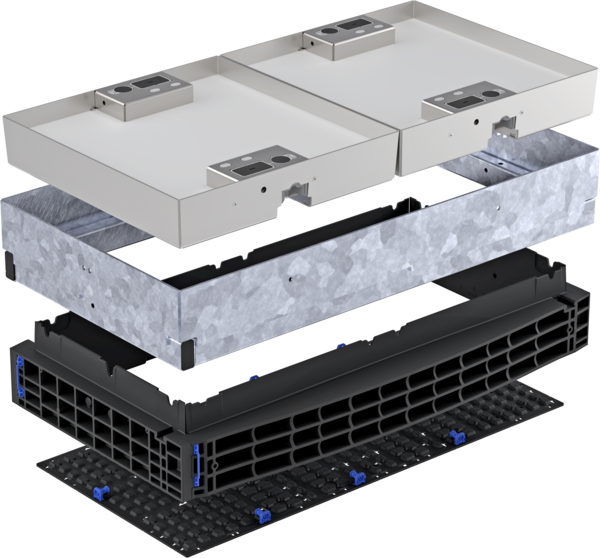

Grundbausätze mit Deckel - Stahldeckel auspflasterbar
EK338-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,5 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 220 mm | 23,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 186,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 93,0 kg |
|
| Gesamtgewicht | 266,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
EK338-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,5 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 70 mm | 9,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 186,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 93,0 kg |
|
| Gesamtgewicht | 252,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
EK338-C3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 47,5 kg |
|
| Kopfrahmen 140 mm | 17,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel, gesamt | 186,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 93,0 kg |
|
| Gesamtgewicht | 256,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

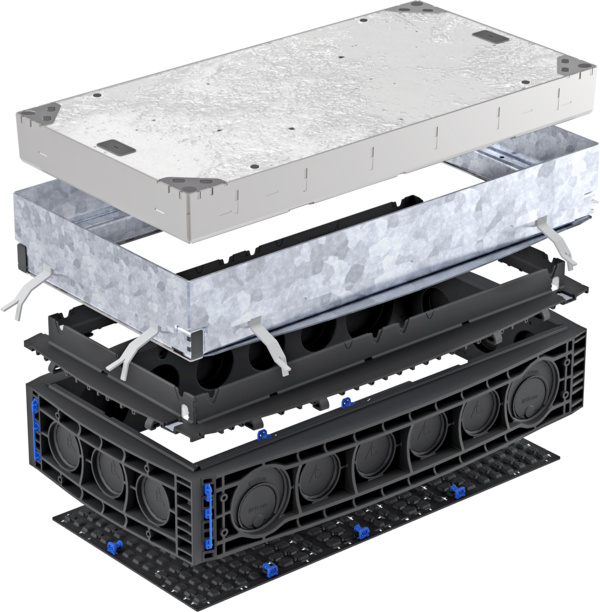

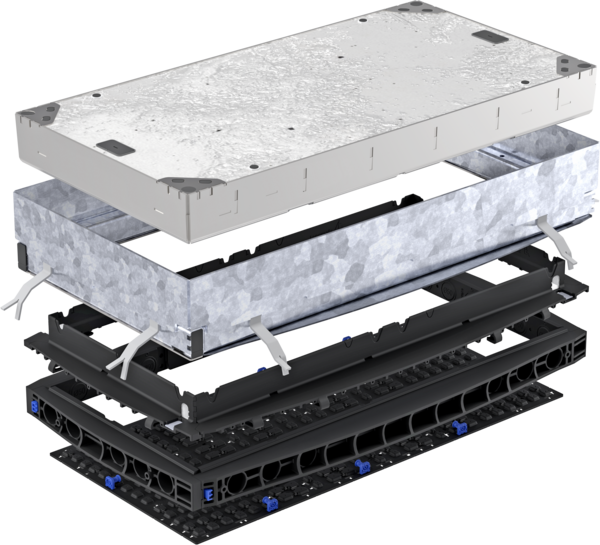

Grundbausätze mit Deckel - Stahldeckel ausbetoniert S
EK338-S1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 435 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 220 mm | 23,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 295,0 kg |
|
| Gesamtgewicht | 388,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400
EK338-S2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 285 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 15 mm | 4,5 kg |
|
| Rahmen 70 mm | 9,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 295,0 kg |
|
| Gesamtgewicht | 374,0 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400
EK338-S3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1165 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Höhe Deckel | 120 mm |
|
| Überstand je Verankerung | 130 mm |
|
| Stahlrahmen | 60,0 kg |
|
| Kopfrahmen 140 mm | 17,5 kg |
|
| Bodenplatte | 5,0 kg |
|
| Deckel | 295,0 kg |
|
| Gesamtgewicht | 377,5 kg |
|
Deckel - Stahldeckel ausbetoniert S
Belastungsklasse D 400
