QaBo 550 x 550
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

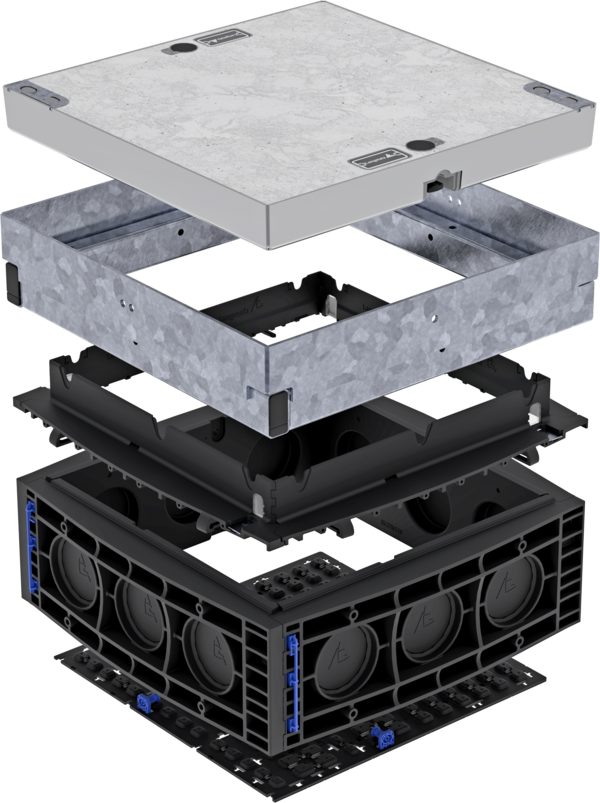

EK288-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 26,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 90,0 kg |
|
| Gesamtgewicht | 134,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

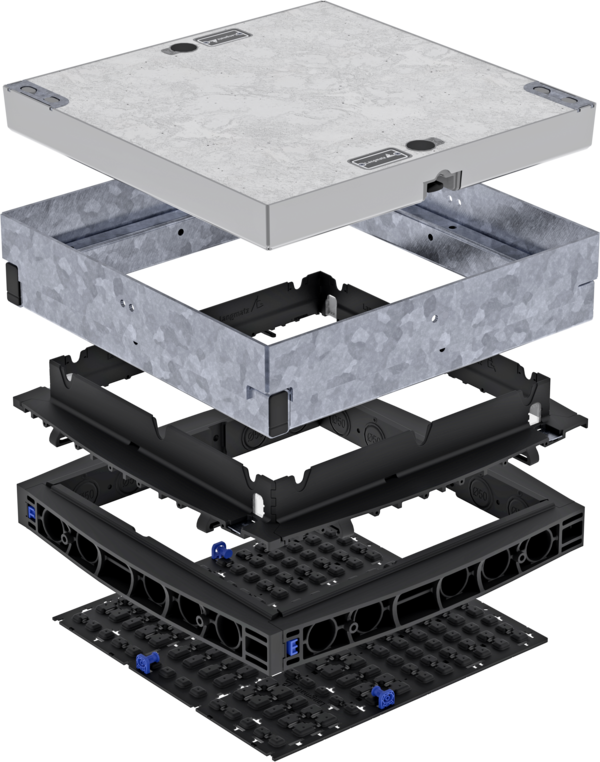

EK288-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 26,5 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 90,0 kg |
|
| Gesamtgewicht | 127,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

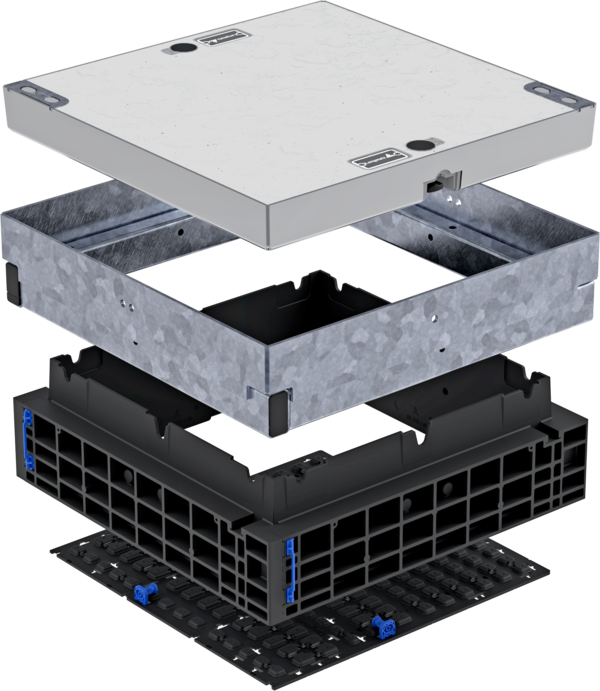

EK288-A3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 26,5 kg |
|
| Kopfrahmen 140 mm | 10,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 90,0 kg |
|
| Gesamtgewicht | 129,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

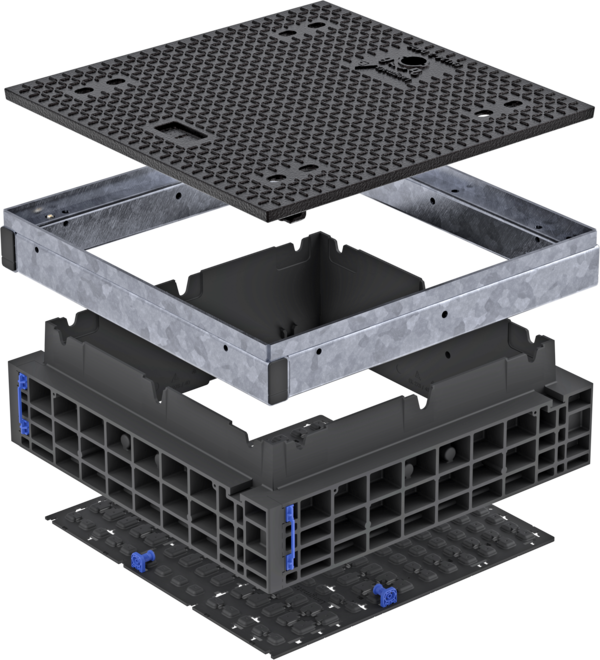

Grundbausätze mit Deckel - Gussdeckel

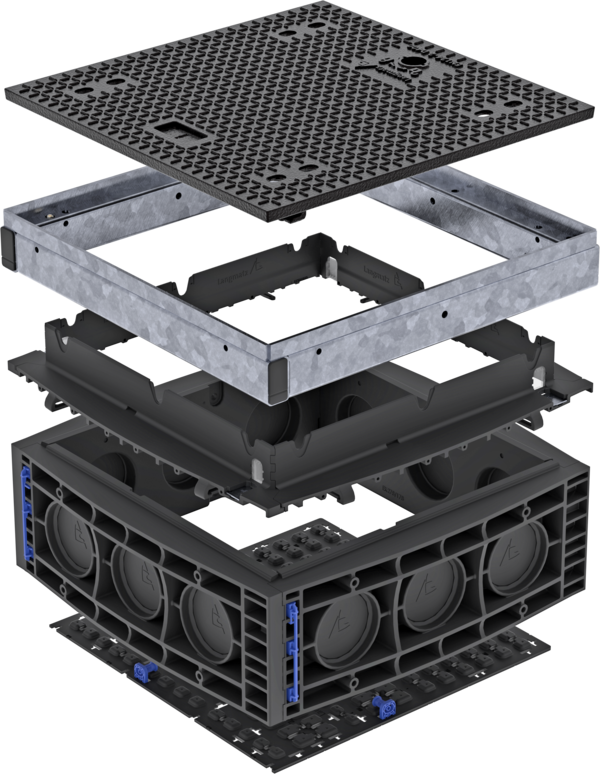

EK288-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 245 mm |
|
| Lichte Höhe | 245 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 17,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 48,0 kg |
|
| Gesamtgewicht | 82,5 kg |
|

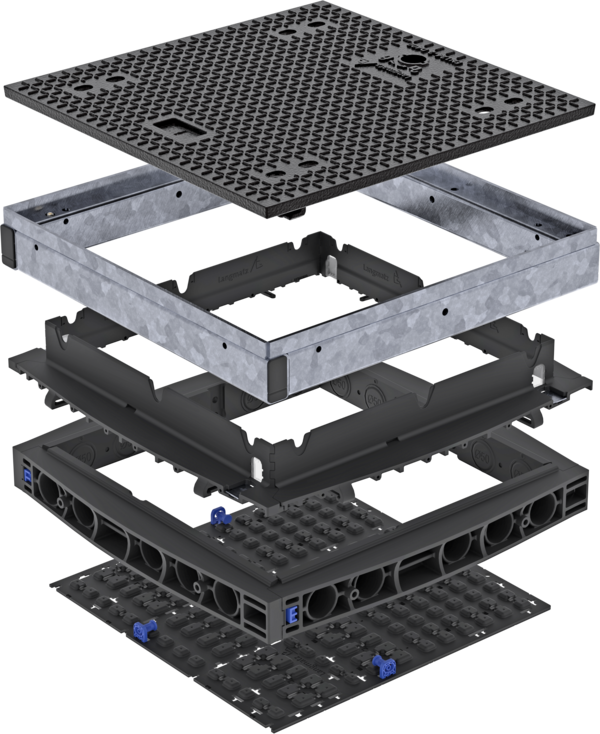

EK288-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 95 mm |
|
| Lichte Höhe | 95 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 17,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 48,0 kg |
|
| Gesamtgewicht | 76,0 kg |
|
EK288-B3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 150 mm |
|
| Lichte Höhe | 150 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 17,0 kg |
|
| Kopfrahmen 140 mm | 10,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel | 48,0 kg |
|
| Gesamtgewicht | 77,5 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

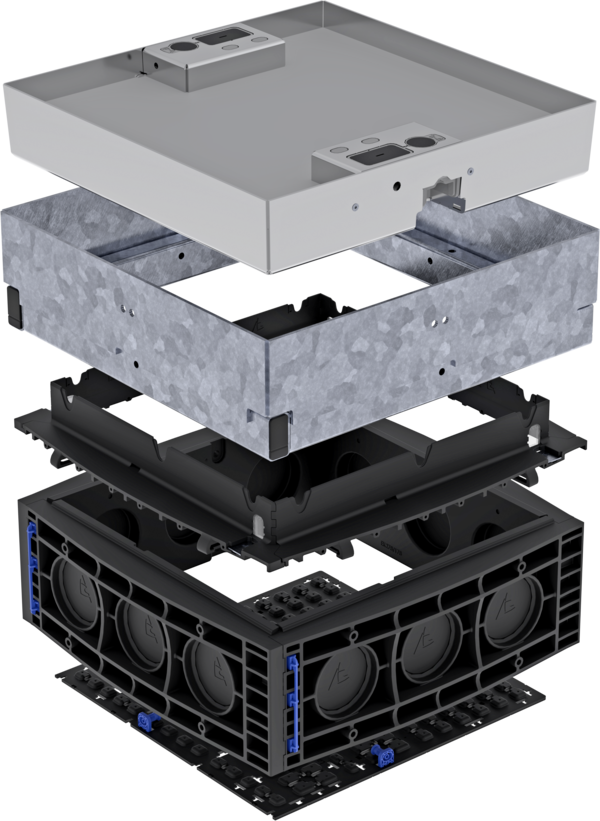

EK288-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 32,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 220 mm | 12,5 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 95,0 kg |
|
| Gesamtgewicht | 144,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

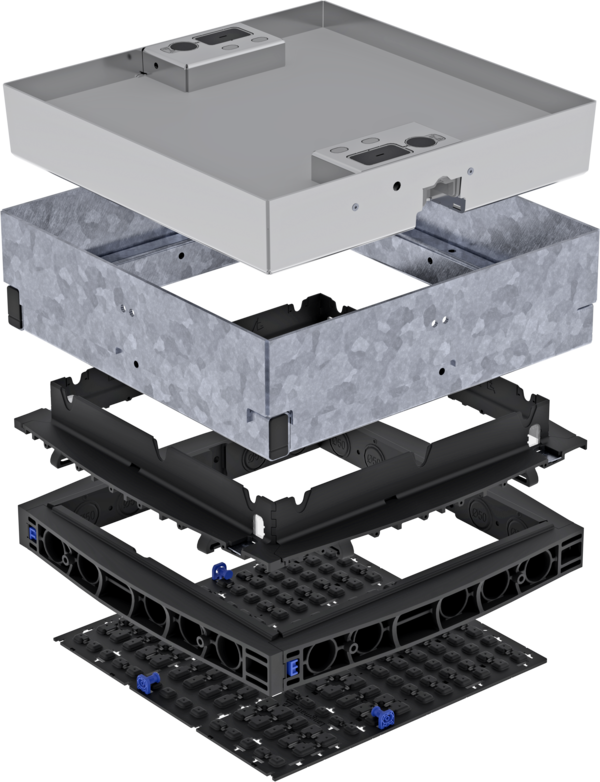

EK288-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 32,0 kg |
|
| Kopfrahmen 15 mm | 2,5 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 95,0 kg |
|
| Gesamtgewicht | 138,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

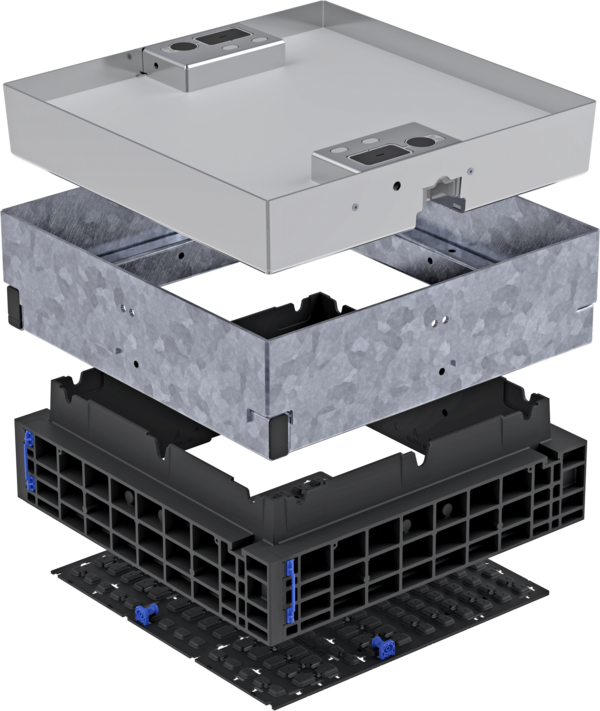

EK288-C3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 32,0 kg |
|
| Kopfrahmen 140 mm | 10,0 kg |
|
| Bodenplatte | 2,5 kg |
|
| Deckel, ohne Auspflasterung | 95,0 kg |
|
| Gesamtgewicht | 139,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
