QaBo 800 x 1600

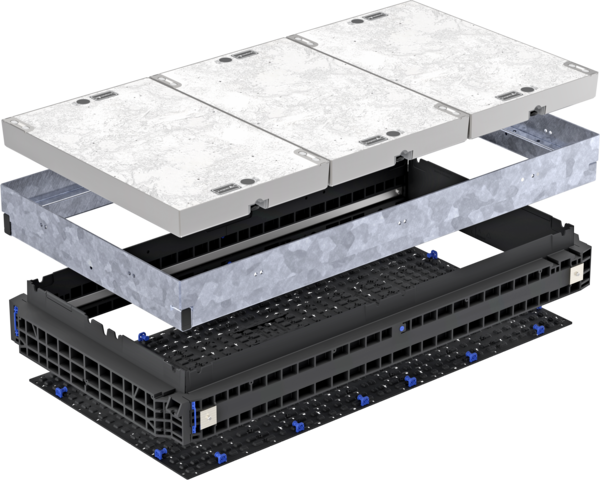

Grundbausätze mit Deckel - Stahldeckel ausbetoniert

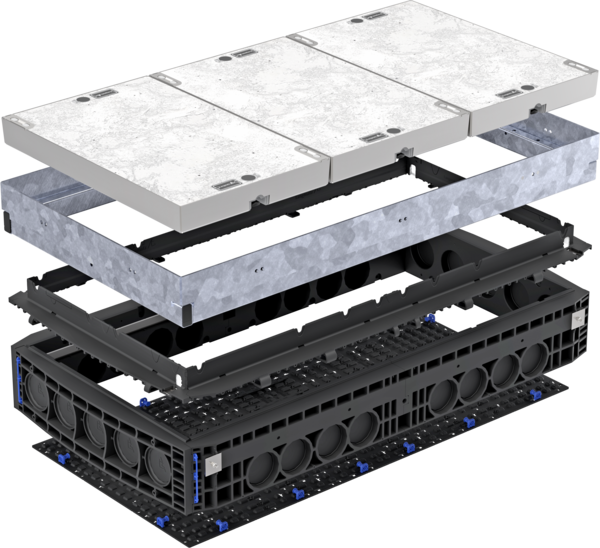

EK708-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 400 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 220 mm | 58,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 381,0 kg |
|
| Deckel, pro Stück | 127,0 kg |
|
| Gesamtgewicht | 511,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

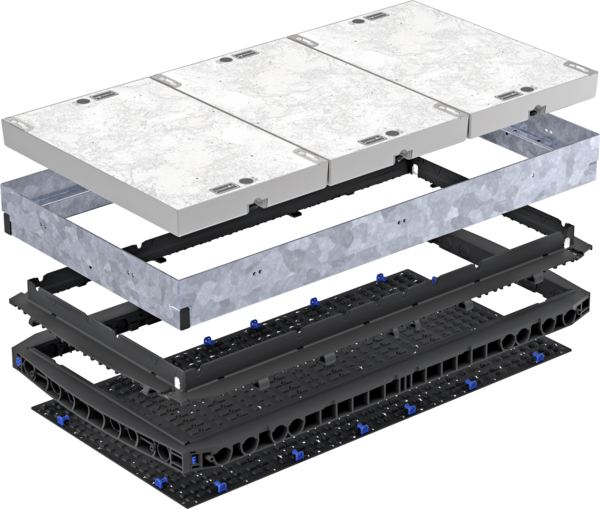

EK708-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 250 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 70 mm | 20,5 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 381,0 kg |
|
| Deckel, pro Stück | 127,0 kg |
|
| Gesamtgewicht | 473,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
EK708-A3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 310 mm |
|
| Stahlrahmen | 56,0 kg |
|
| Kopfrahmen 140 mm | 51,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 381,0 kg |
|
| Deckel, pro Stück | 127,0 kg |
|
| Gesamtgewicht | 498,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

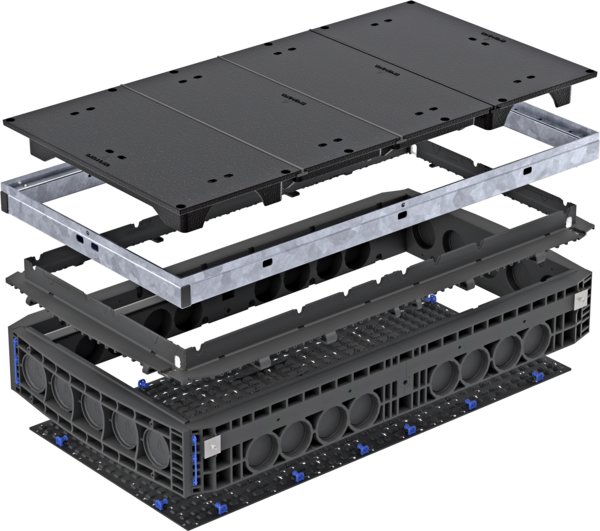

EK708-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 220 mm |
|
| Lichte Höhe | 220 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 220 mm | 58,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 216,0 kg |
|
| Deckel, pro Stück | 54,0 kg |
|
| Gesamtgewicht | 324,5 kg |
|

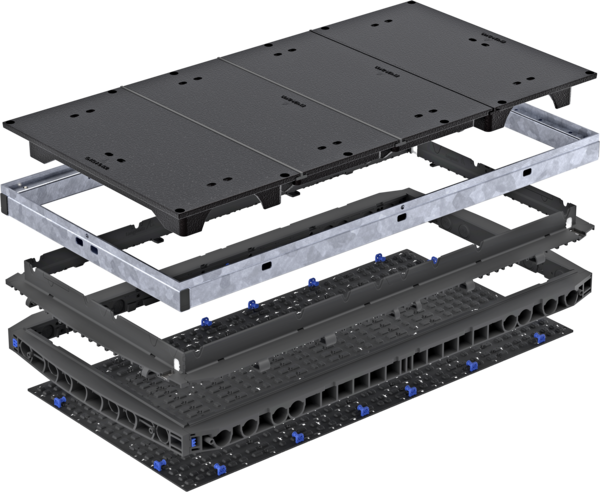

EK708-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 70 mm |
|
| Lichte Höhe | 70 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 70 mm | 20,5 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 216,0 kg |
|
| Deckel, pro Stück | 54,0 kg |
|
| Gesamtgewicht | 287,0 kg |
|

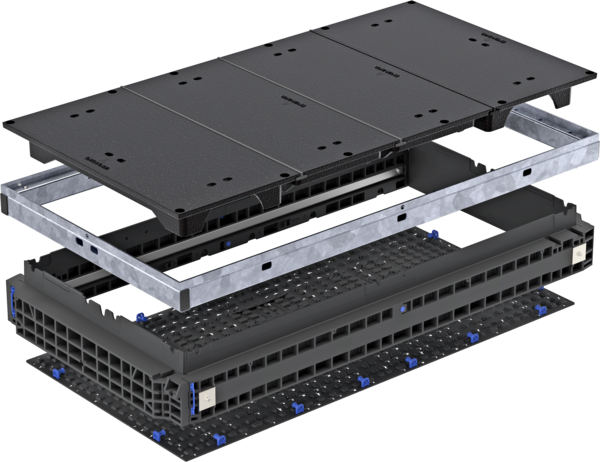

EK708-B3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 125 mm |
|
| Lichte Höhe | 125 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 34,5 kg |
|
| Kopfrahmen 140 mm | 51,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 216,0 kg |
|
| Deckel, pro Stück | 54,0 kg |
|
| Gesamtgewicht | 311,5 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

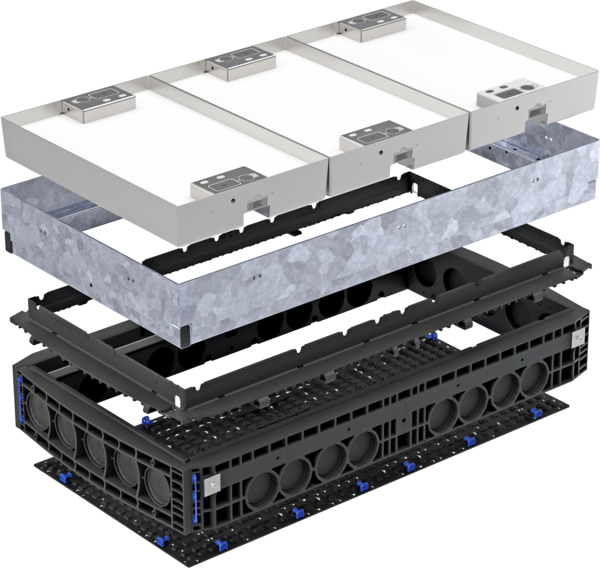

EK708-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 445 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 68,5 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 220 mm | 58,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 399,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 133,0 kg |
|
| Gesamtgewicht | 541,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

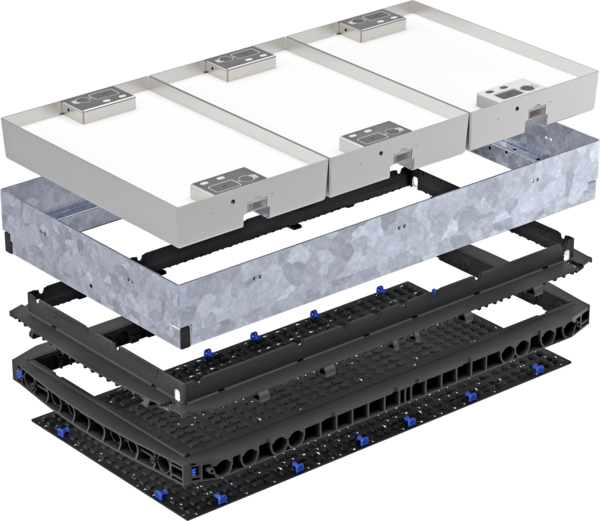

EK708-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 295 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 68,5 kg |
|
| Kopfrahmen 15 mm | 6,0 kg |
|
| Rahmen 70 mm | 20,5 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 399,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 133,0 kg |
|
| Gesamtgewicht | 504,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

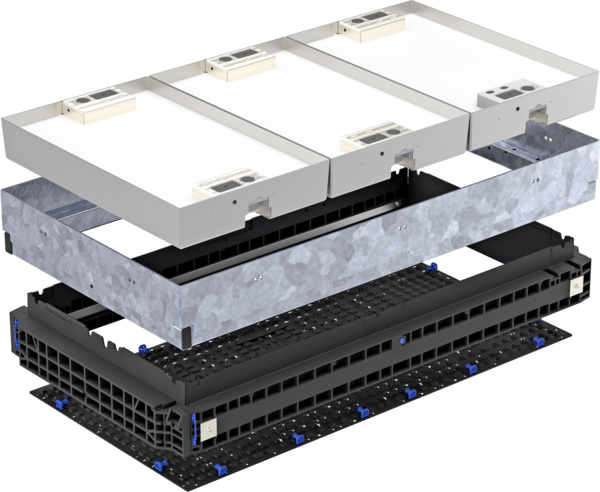

EK708-C3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 1600 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 355 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 68,5 kg |
|
| Kopfrahmen 140 mm | 51,0 kg |
|
| Bodenplatte | 10,0 kg |
|
| Deckel, gesamt | 399,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 133,0 kg |
|
| Gesamtgewicht | 528,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
