QaBo 250 x 550
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

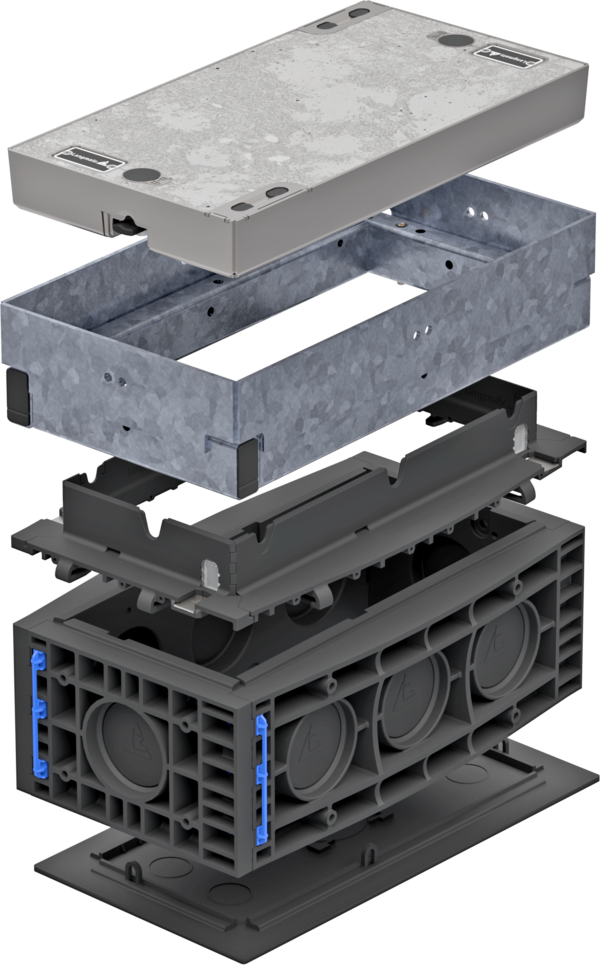

EK278-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 389 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 9,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 45,0 kg |
|
| Gesamtgewicht | 77,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

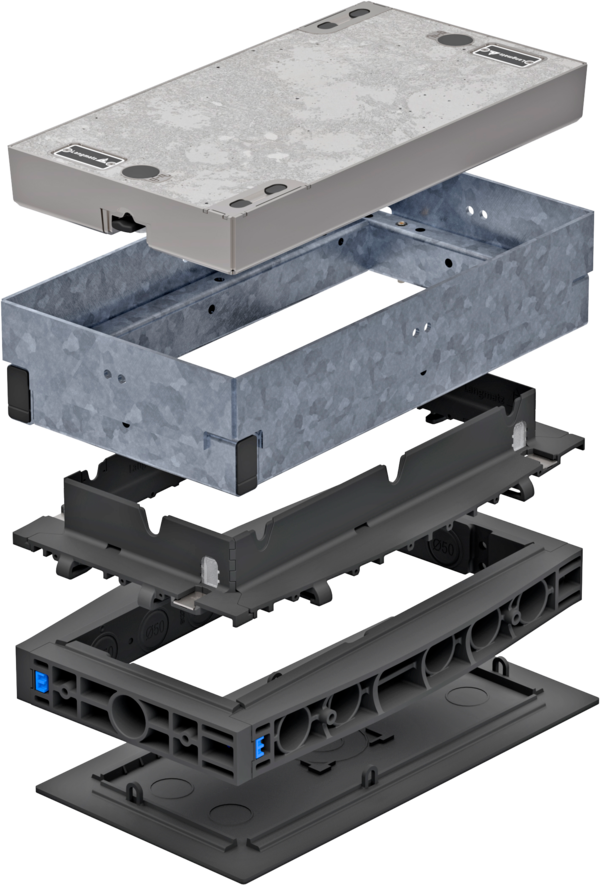

EK278-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 239 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 45,0 kg |
|
| Gesamtgewicht | 72,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

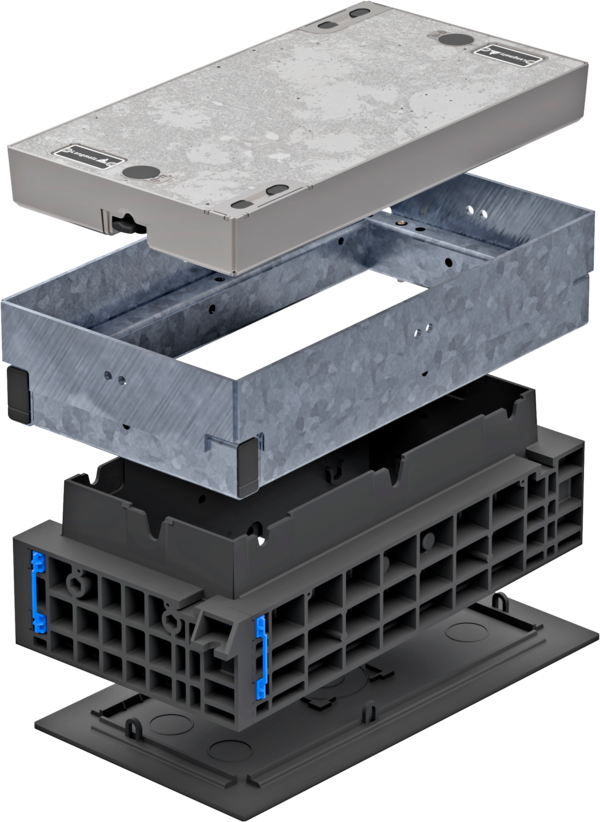

EK278-A3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 294 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 140 mm | 7,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 45,0 kg |
|
| Gesamtgewicht | 73,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

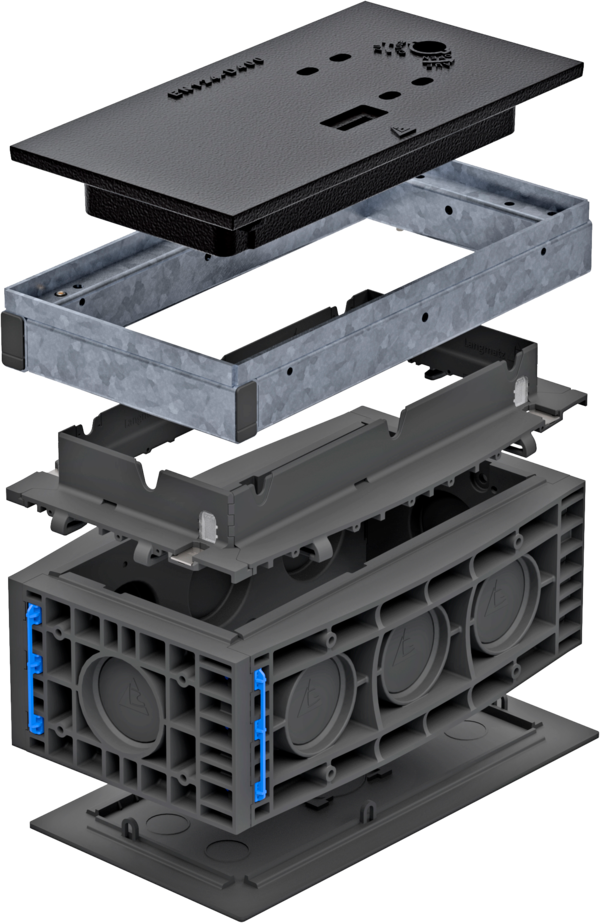

EK278-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 246 mm |
|
| Lichte Höhe | 246 mm |
|
| Äußere Höhe | 334 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 9,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 32,0 kg |
|
| Gesamtgewicht | 57,0 kg |
|

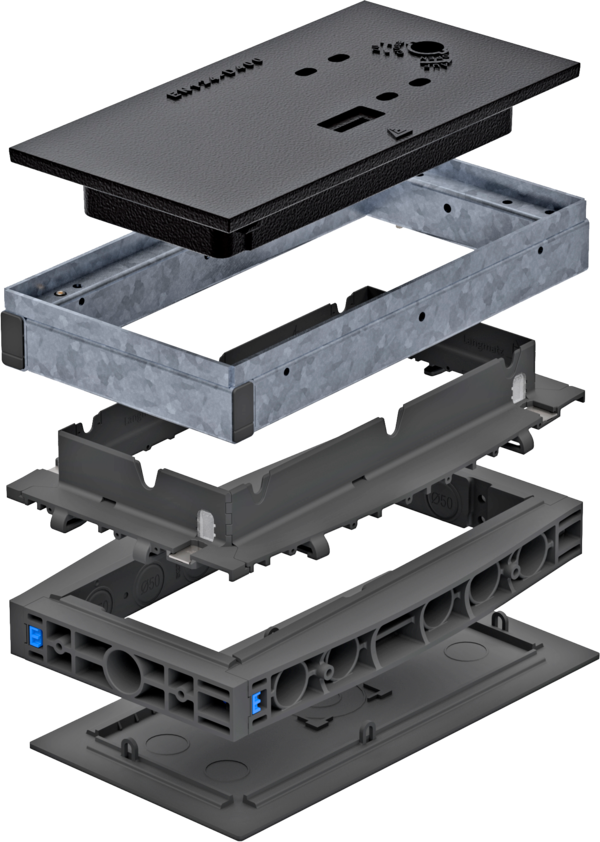

EK278-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 96 mm |
|
| Lichte Höhe | 96 mm |
|
| Äußere Höhe | 184 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 32,0 kg |
|
| Gesamtgewicht | 52,0 kg |
|

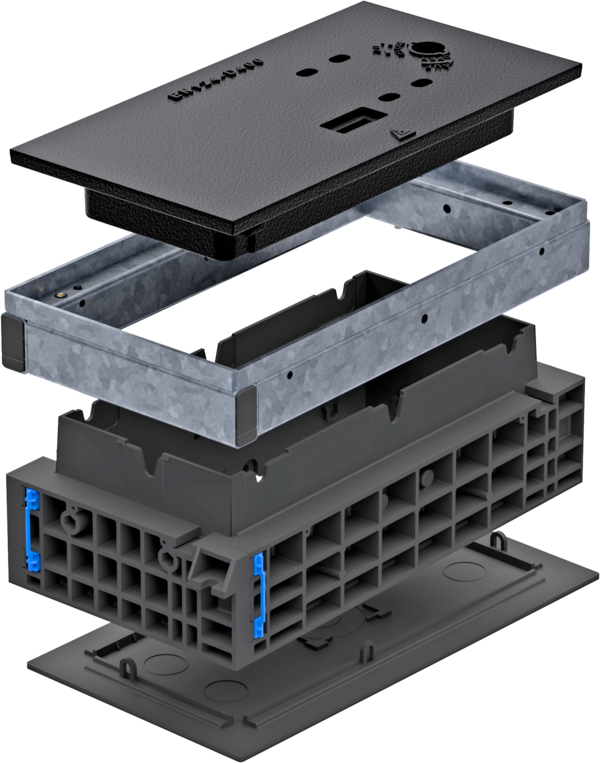

EK278-B3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 151 mm |
|
| Lichte Höhe | 151 mm |
|
| Äußere Höhe | 239 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 140 mm | 7,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel | 32,0 kg |
|
| Gesamtgewicht | 53,0 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

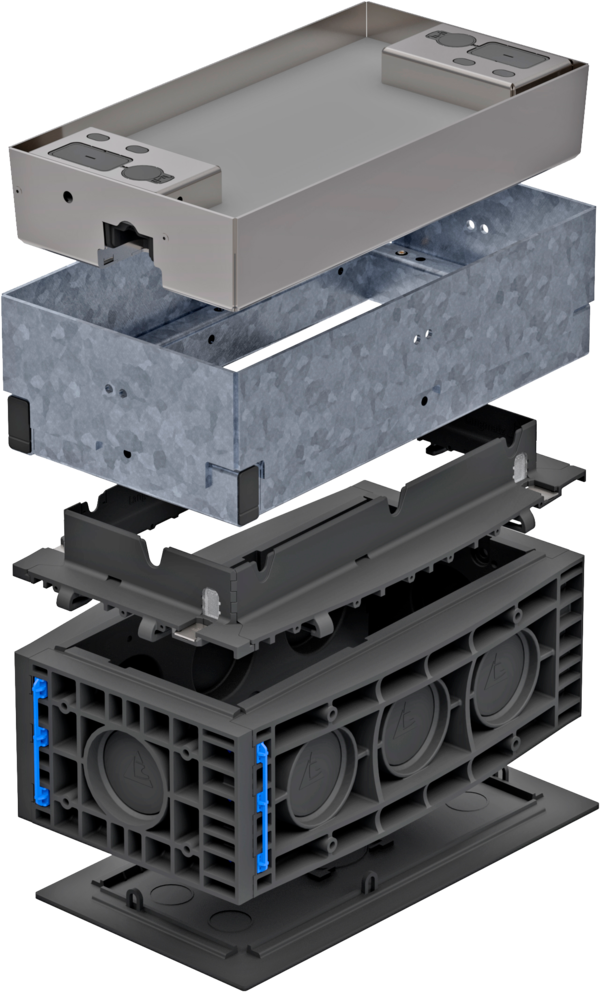

EK278-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 434 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 9,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel, ohne Auspflasterung | 51,0 kg |
|
| Gesamtgewicht | 88,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

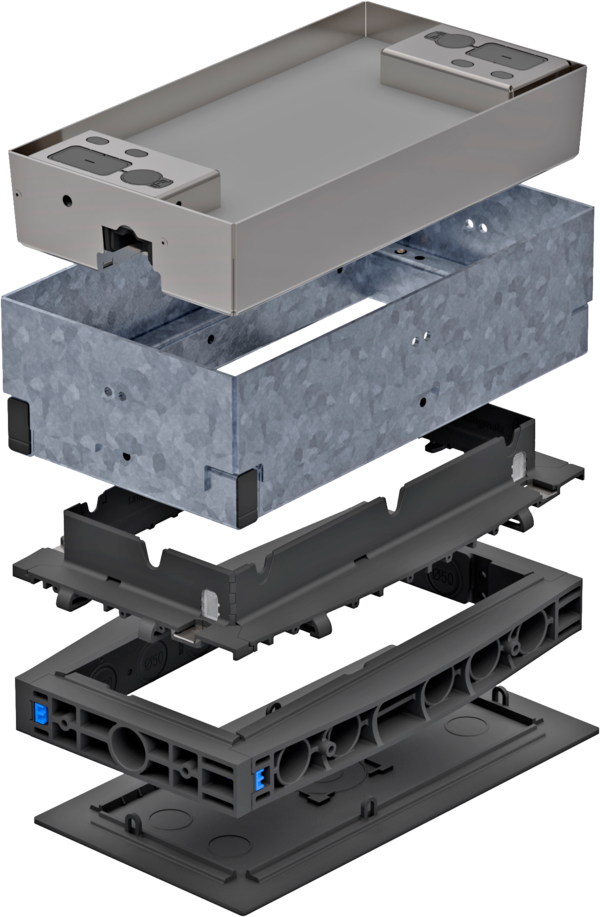

EK278-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 284 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel, ohne Auspflasterung | 51,0 kg |
|
| Gesamtgewicht | 83,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

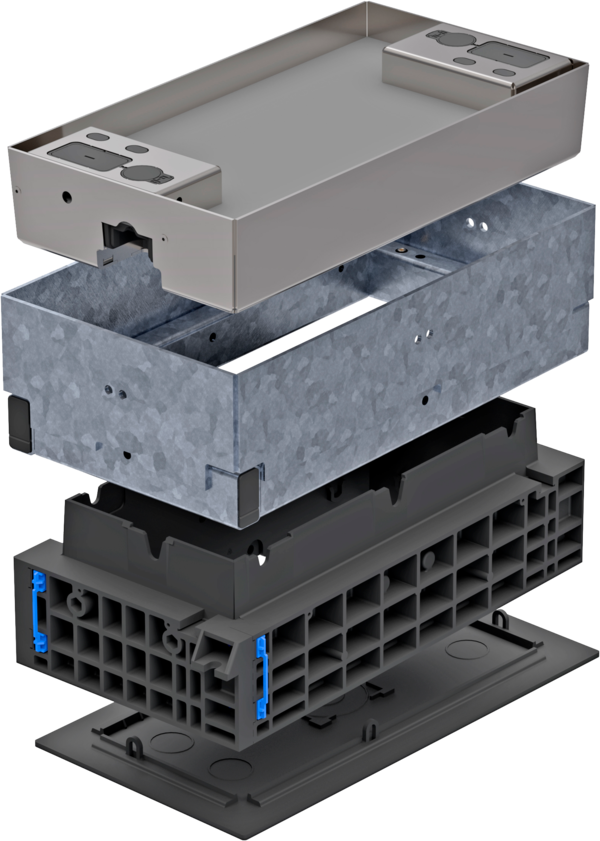

EK278-C3 - 140mm Kopfrahmen
| Lichtes Maß | 250 x 550 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 339 mm |
|
| Auspflasterbare Höhe | ca 45mm |
|
| Stahlrahmen | 25,0 kg |
|
| Kopfrahmen 140 mm | 7,0 kg |
|
| Bodenplatte | 1,0 kg |
|
| Deckel, ohne Auspflasterung | 51,0 kg |
|
| Gesamtgewicht | 84,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
