QaBo 550 x 1400
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

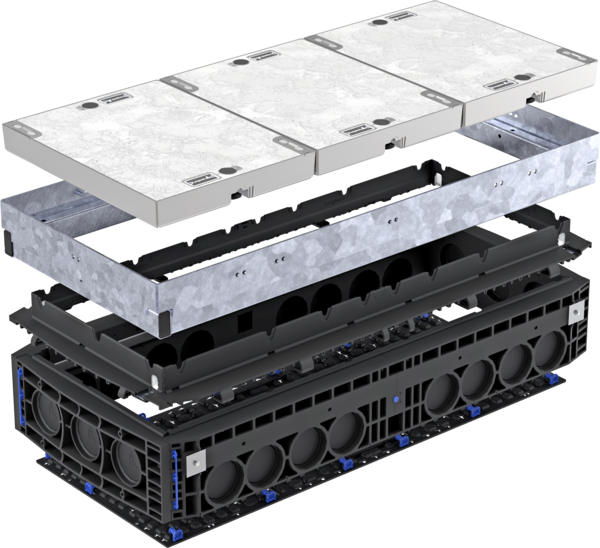

EK648-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 44,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 220 mm | 41,5 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 199,5 kg |
|
| Deckel, pro Stück | 66,5 kg |
|
| Gesamtgewicht | 296,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

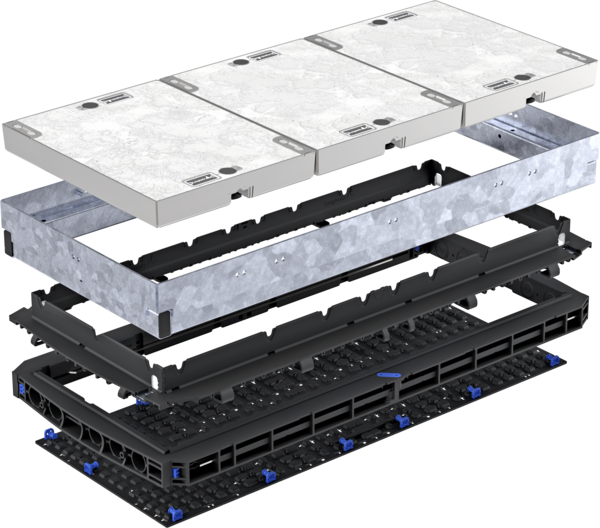

EK648-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 44,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 70 mm | 18,5 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 199,5 kg |
|
| Deckel, pro Stück | 66,5 kg |
|
| Gesamtgewicht | 273,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

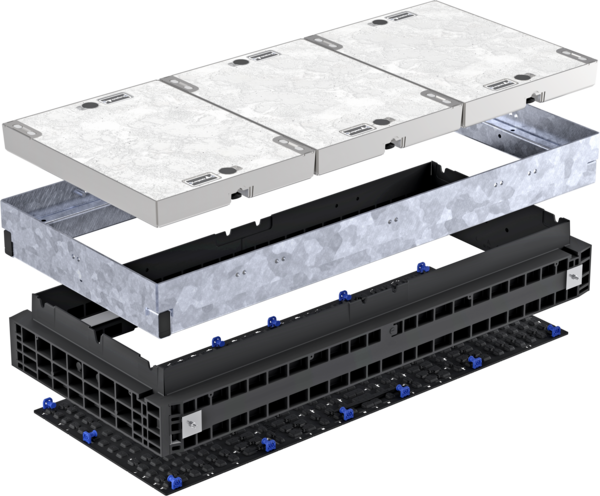

EK648-A3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 44,5 kg |
|
| Kopfrahmen 140 mm | 29,0 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 199,5 kg |
|
| Deckel, pro Stück | 66,5 kg |
|
| Gesamtgewicht | 279,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

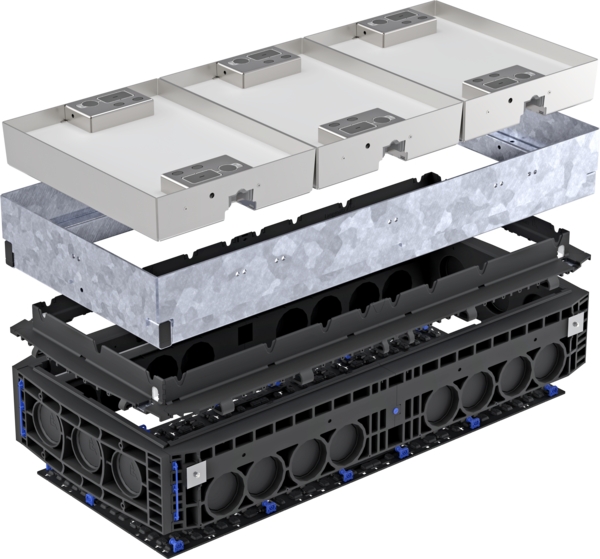

EK648-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 53,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 220 mm | 41,5 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 217,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 72,5 kg |
|
| Gesamtgewicht | 323,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

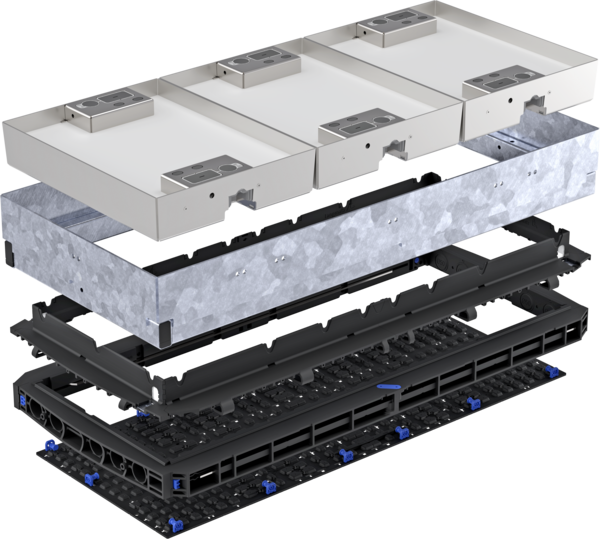

EK648-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 53,5 kg |
|
| Kopfrahmen 15 mm | 5,0 kg |
|
| Rahmen 70 mm | 18,5 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 217,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 72,5 kg |
|
| Gesamtgewicht | 300,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

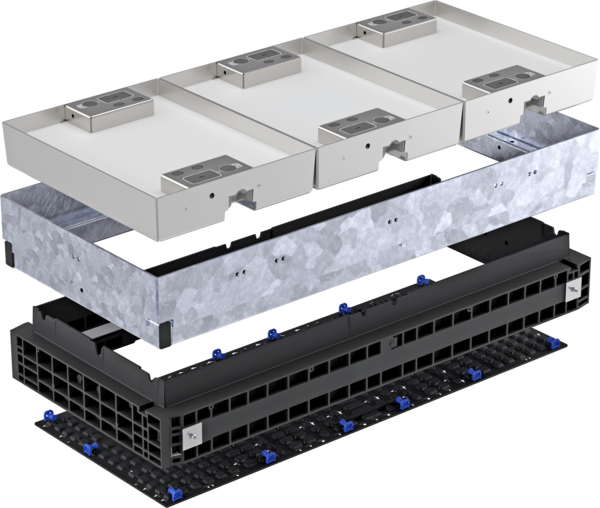

EK648-C3 - 140mm Kopfrahmen
| Lichtes Maß | 550 x 1400 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 53,5 kg |
|
| Kopfrahmen 140 mm | 29,0 kg |
|
| Bodenplatte | 6,0 kg |
|
| Deckel, gesamt | 217,0 kg |
|
| Deckel, pro Stück ohne Auspflasterung | 72,5 kg |
|
| Gesamtgewicht | 305,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
