QaBo 800 x 2000
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

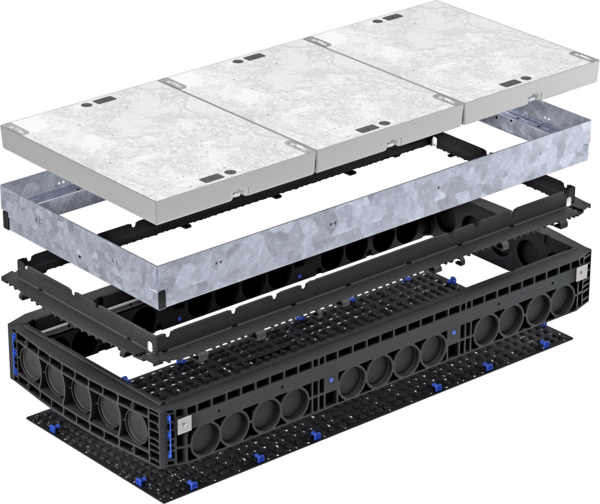

EK738-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 2000 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 400 mm |
|
| Stahlrahmen | 65,0 kg |
|
| Kopfrahmen 15 mm | 7,0 kg |
|
| Rahmen 220 mm | 73,0 kg |
|
| Bodenplatte | 12,5 kg |
|
| Deckel, gesamt | 471,0 kg |
|
| Deckel, pro Stück | 157,0 kg |
|
| Gesamtgewicht | 628,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

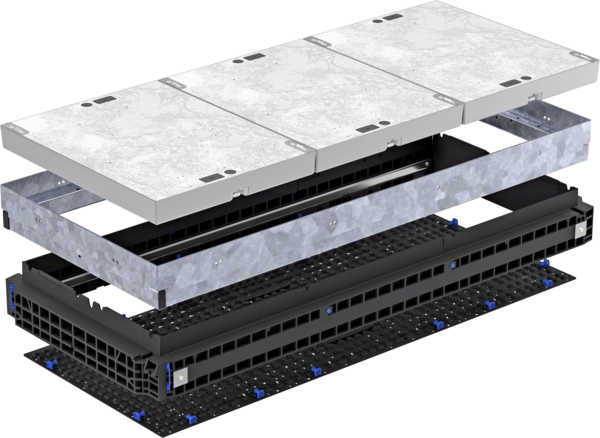

EK738-A3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 2000 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 310 mm |
|
| Stahlrahmen | 65,0 kg |
|
| Kopfrahmen 140 mm | 49,0 kg |
|
| Bodenplatte | 12,5 kg |
|
| Deckel, gesamt | 471,0 kg |
|
| Deckel, pro Stück | 157,0 kg |
|
| Gesamtgewicht | 597,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

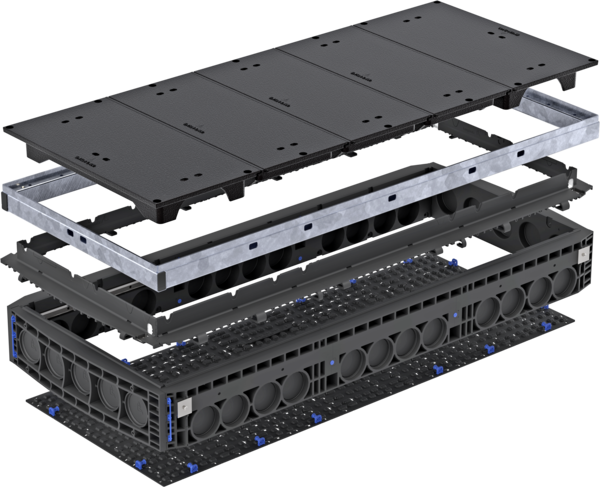

EK738-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 800 x 2000 mm |
|
|---|---|---|
| Äußeres Maß | 220 mm |
|
| Lichte Höhe | 220 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 39,5 kg |
|
| Kopfrahmen 15 mm | 7,0 kg |
|
| Rahmen 220 mm | 73,0 kg |
|
| Bodenplatte | 12,5 kg |
|
| Deckel, gesamt | 271,5 kg |
|
| Deckel, pro Stück | 54,5 kg |
|
| Gesamtgewicht | 403,5 kg |
|

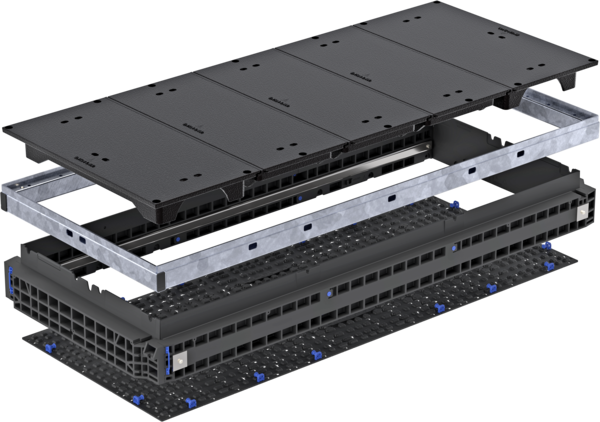

EK738-B3 - 140mm Kopfrahmen
| Lichtes Maß | 800 x 2000 mm |
|
|---|---|---|
| Äußeres Maß | 125 mm |
|
| Lichte Höhe | 125 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 39,5 kg |
|
| Kopfrahmen 140 mm | 49,0 kg |
|
| Bodenplatte | 12,5 kg |
|
| Deckel, gesamt | 271,5 kg |
|
| Deckel, pro Stück | 54,5 kg |
|
| Gesamtgewicht | 372,5 kg |
|
