QaBo 400 x 400
Grundbausätze mit Deckel - Stahldeckel ausbetoniert

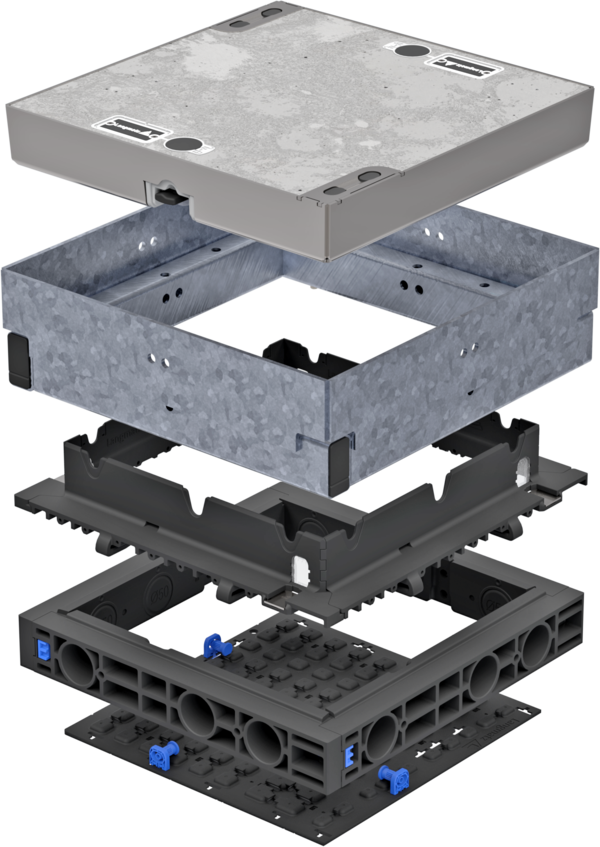

EK-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 49,0 kg |
|
| Gesamtgewicht | 76,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

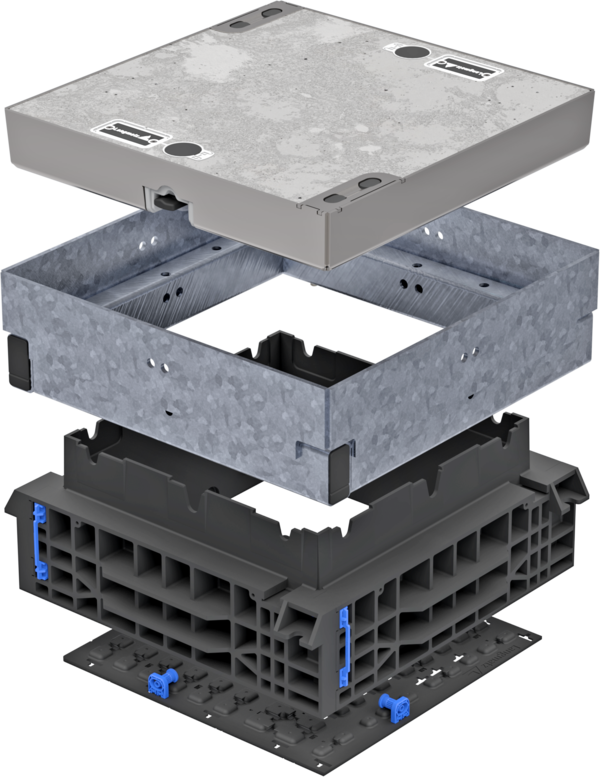

EK-A3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 140 mm | 7,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 49,0 kg |
|
| Gesamtgewicht | 78,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

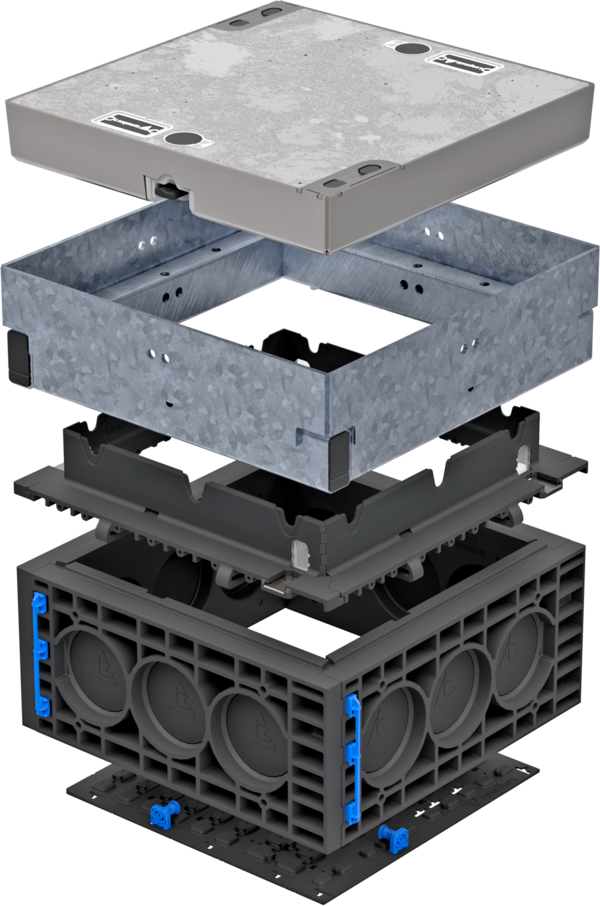

EK-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 8,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 49,0 kg |
|
| Gesamtgewicht | 81,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

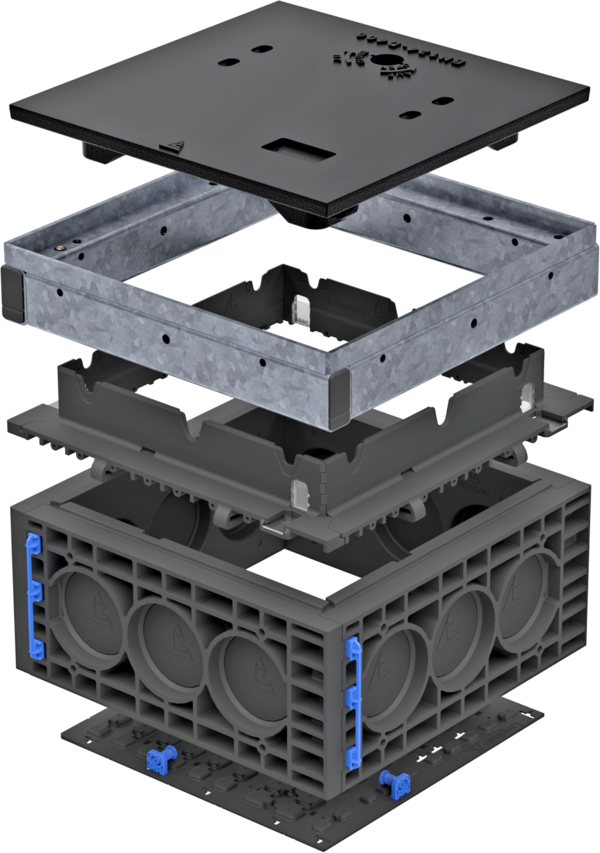

EK-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 264 mm |
|
| Lichte Höhe | 264 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 8,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 29,0 kg |
|
| Gesamtgewicht | 54,0 kg |
|

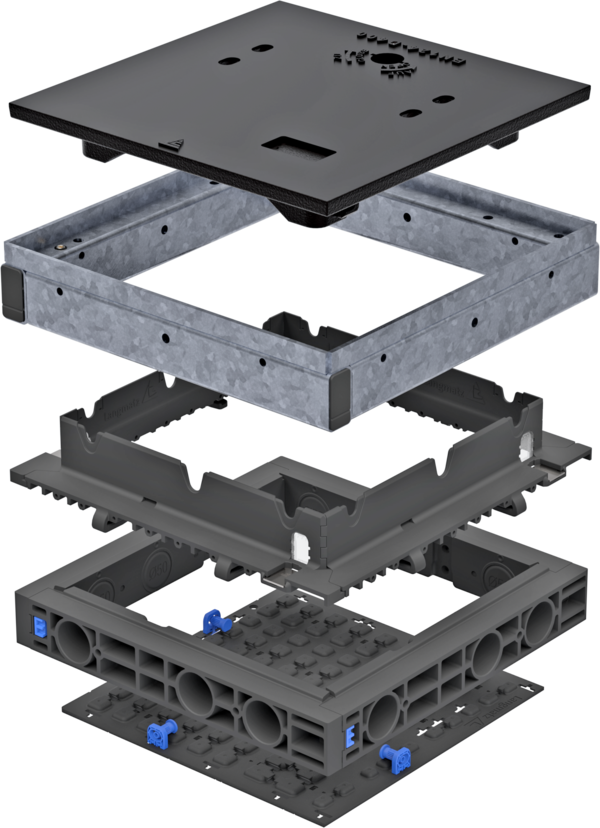

EK-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 114 mm |
|
| Lichte Höhe | 114 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 29,0 kg |
|
| Gesamtgewicht | 49,5 kg |
|

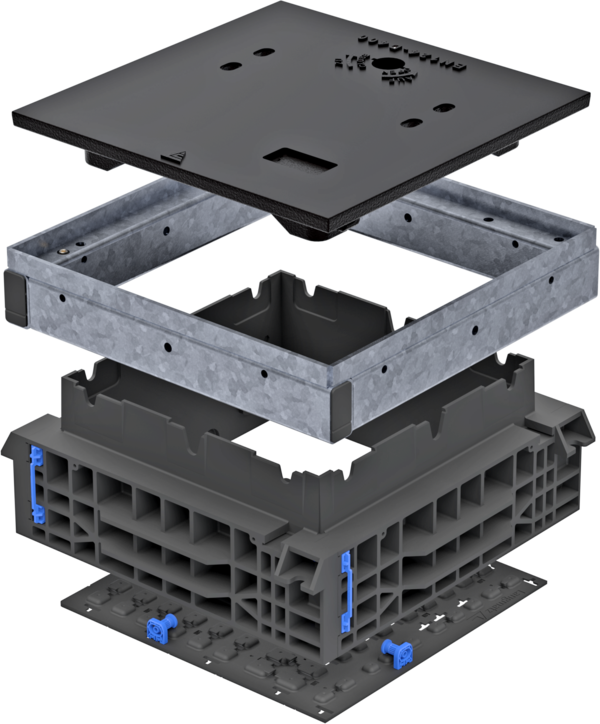

EK-B3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 169 mm |
|
| Lichte Höhe | 169 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 13,0 kg |
|
| Kopfrahmen 140 mm | 7,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 29,0 kg |
|
| Gesamtgewicht | 51,0 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

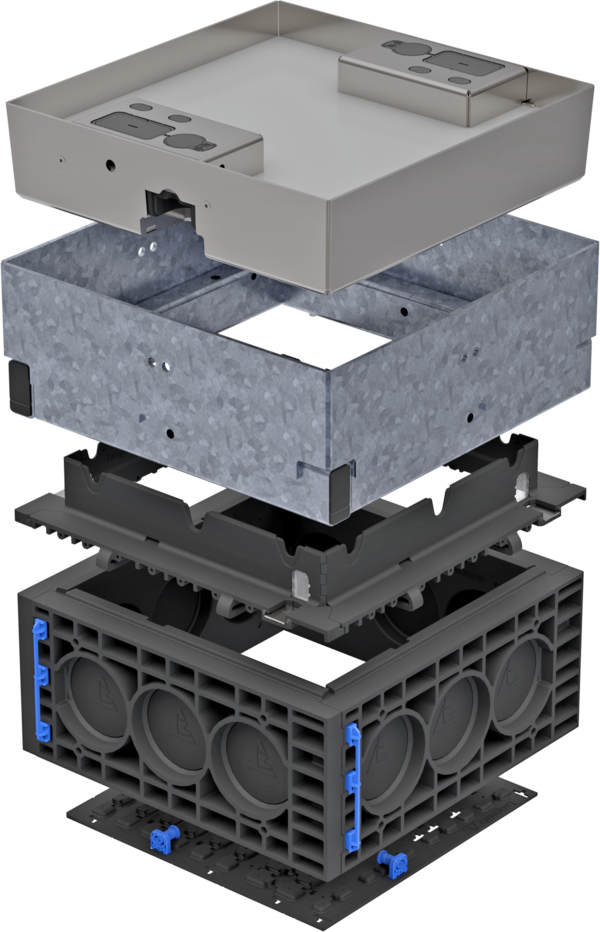

EK-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 220 mm | 8,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 55,0 kg |
|
| Gesamtgewicht | 91,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

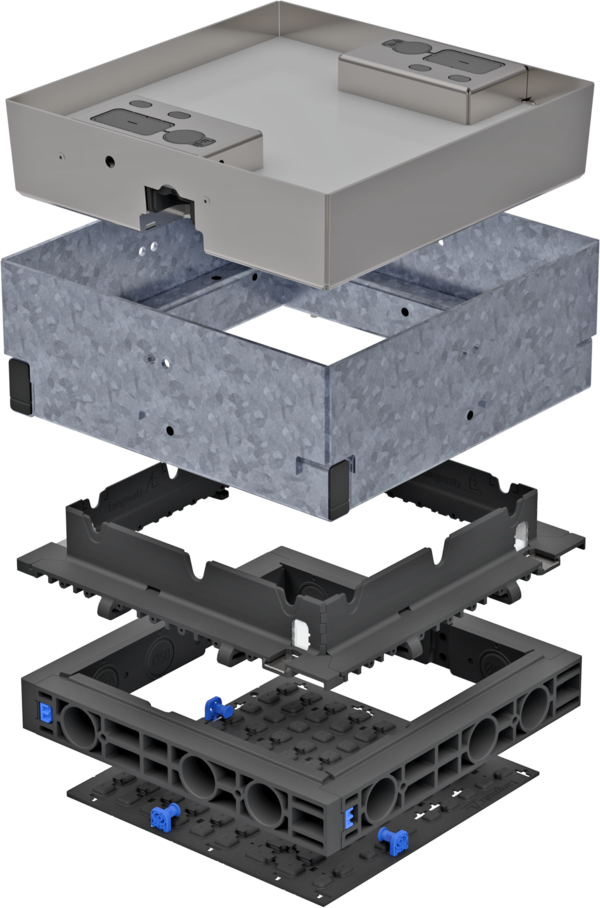

EK-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 15 mm | 2,0 kg |
|
| Rahmen 70 mm | 4,0 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 55,0 kg |
|
| Gesamtgewicht | 86,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

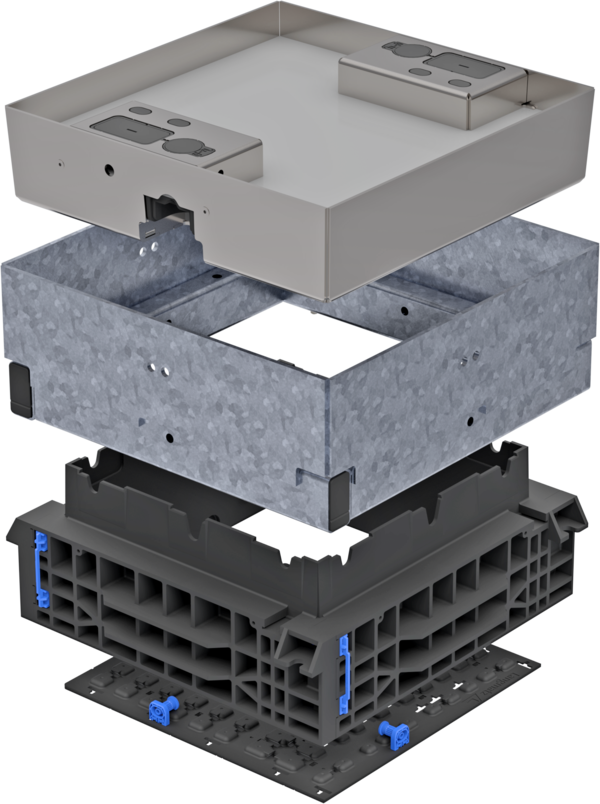

EK-C3 - 140mm Kopfrahmen
| Lichtes Maß | 400 x 400 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 24,0 kg |
|
| Kopfrahmen 140 mm | 7,5 kg |
|
| Bodenplatte | 1,5 kg |
|
| Deckel | 55,0 kg |
|
| Gesamtgewicht | 88,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
