QaBo 650 x 650

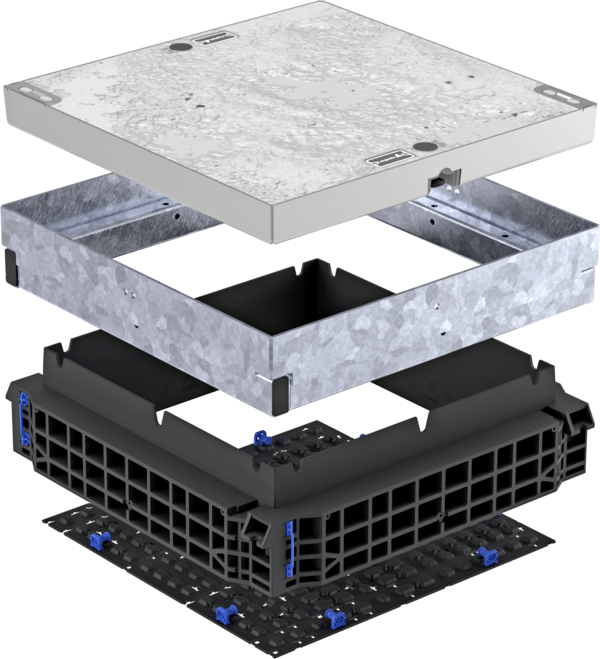

Grundbausätze mit Deckel - Stahldeckel ausbetoniert

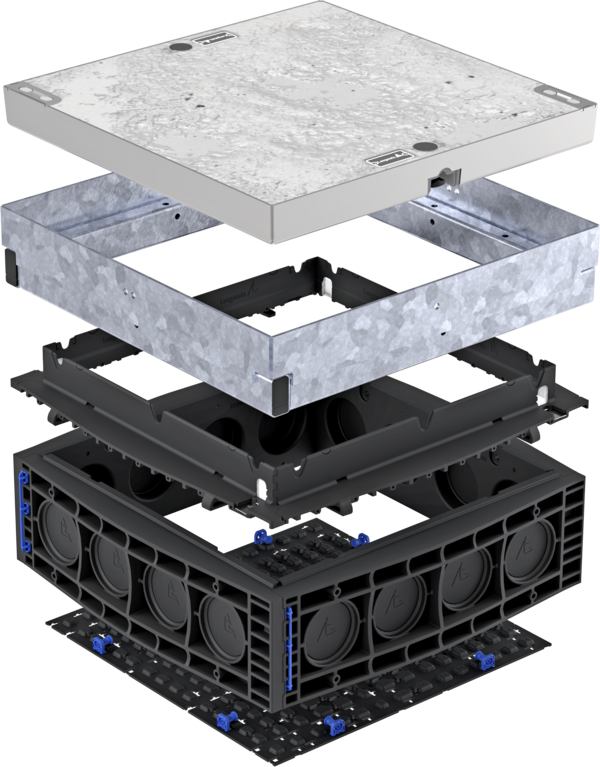

EK388-A1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 385 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 15,5 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 125,0 kg |
|
| Gesamtgewicht | 177,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400

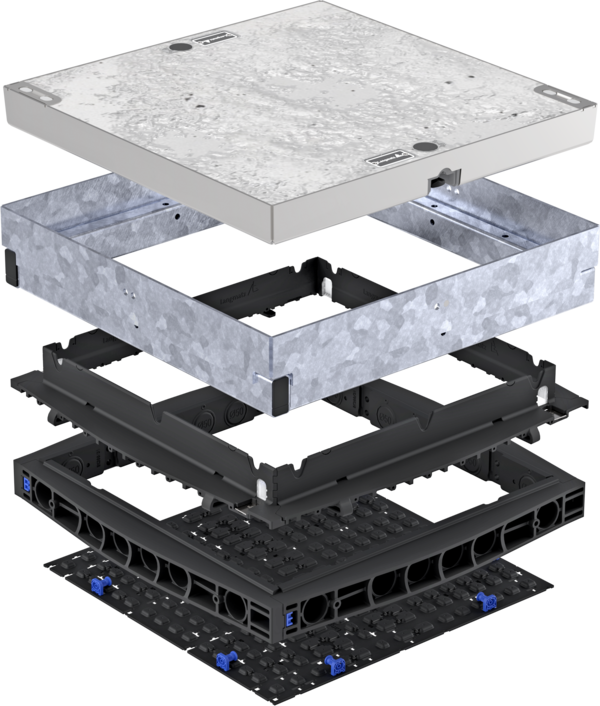

EK388-A2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 235 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 125,0 kg |
|
| Gesamtgewicht | 168,0 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
EK388-A3 - 140mm Kopfrahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 295 mm |
|
| Stahlrahmen | 30,5 kg |
|
| Kopfrahmen 140 mm | 14,5 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 125,0 kg |
|
| Gesamtgewicht | 173,5 kg |
|
Deckel - Stahldeckel ausbetoniert
Belastungsklasse B 125
Belastungsklasse D 400
Grundbausätze mit Deckel - Gussdeckel

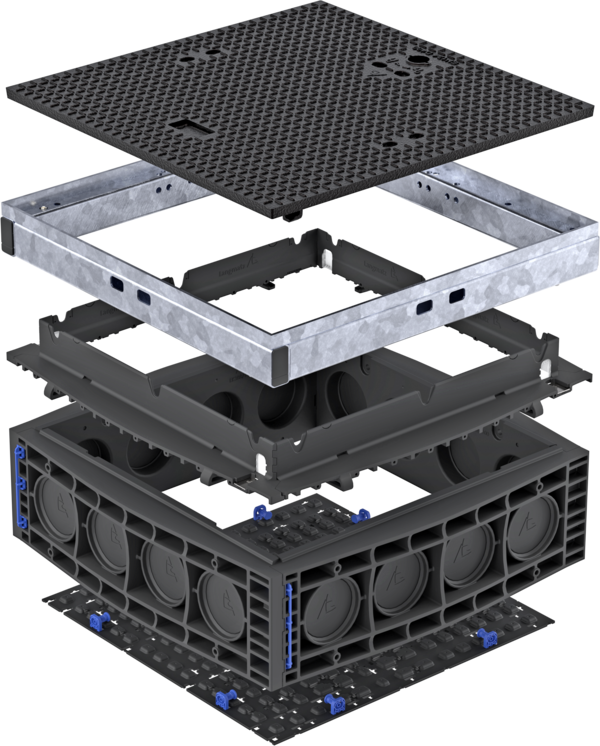

EK388-B1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 240 mm |
|
| Lichte Höhe | 240 mm |
|
| Äußere Höhe | 330 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 15,5 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 69,0 kg |
|
| Gesamtgewicht | 111,0 kg |
|

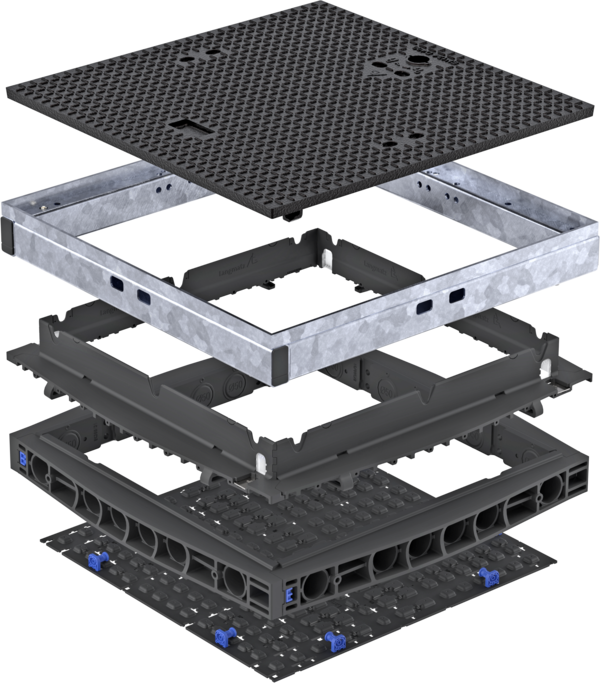

EK388-B2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 90 mm |
|
| Lichte Höhe | 90 mm |
|
| Äußere Höhe | 180 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 69,0 kg |
|
| Gesamtgewicht | 101,5 kg |
|

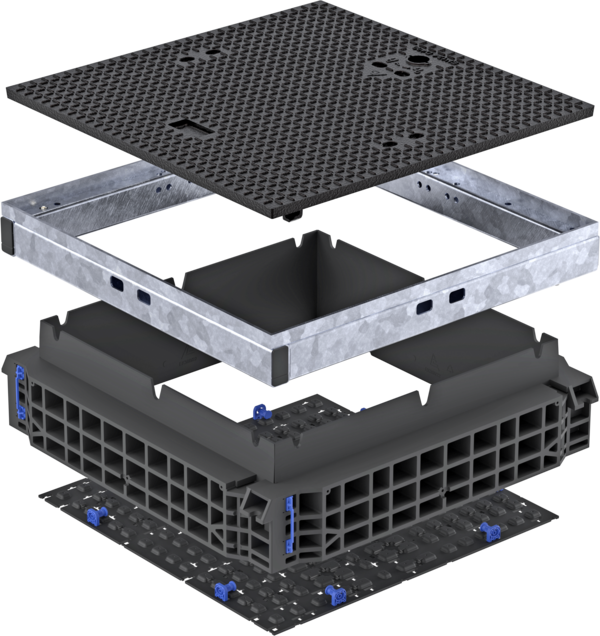

EK388-B3 - 140mm Kopfrahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 145 mm |
|
| Lichte Höhe | 145 mm |
|
| Äußere Höhe | 240 mm |
|
| Stahlrahmen | 20,0 kg |
|
| Kopfrahmen 140 mm | 14,5 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel | 69,0 kg |
|
| Gesamtgewicht | 107,0 kg |
|
Grundbausätze mit Deckel - Stahldeckel auspflasterbar

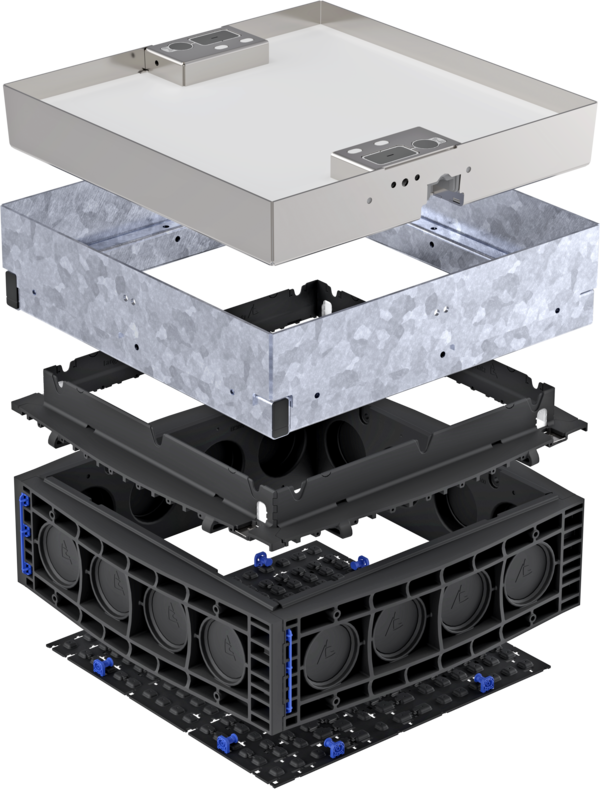

EK388-C1 - 15mm Kopfrahmen mit 220mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 310 mm |
|
| Lichte Höhe | 310 mm |
|
| Äußere Höhe | 430 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 37,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 220 mm | 15,5 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel, ohne Auspflasterung | 132,0 kg |
|
| Gesamtgewicht | 191,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

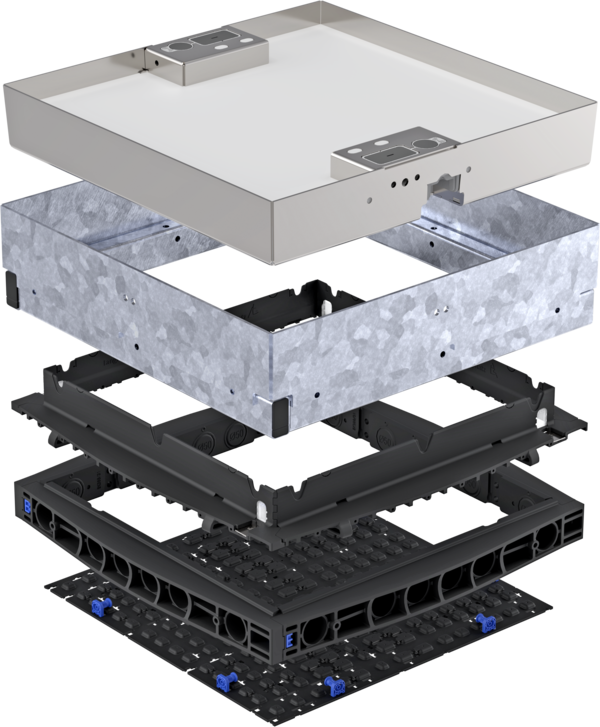

EK388-C2 - 15mm Kopfrahmen mit 70mm Rahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 160 mm |
|
| Lichte Höhe | 160 mm |
|
| Äußere Höhe | 280 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 37,0 kg |
|
| Kopfrahmen 15 mm | 3,0 kg |
|
| Rahmen 70 mm | 6,0 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel, ohne Auspflasterung | 132,0 kg |
|
| Gesamtgewicht | 181,5 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400

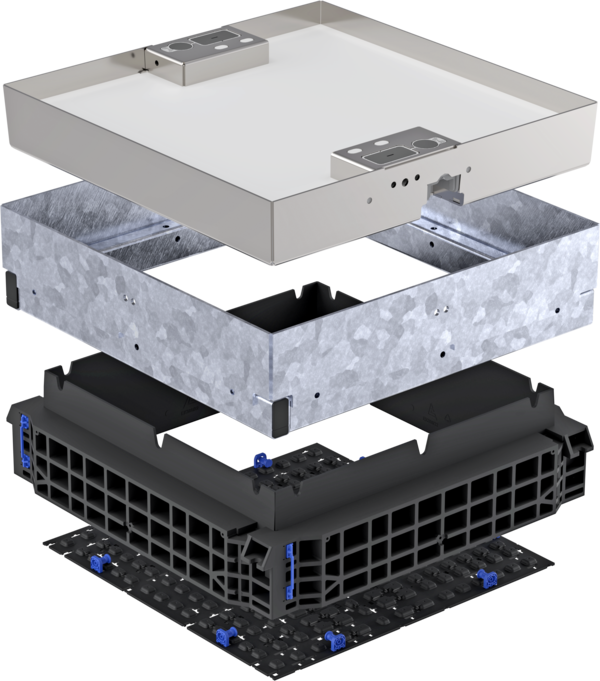

EK388-C3 - 140mm Kopfrahmen
| Lichtes Maß | 650 x 650 mm |
|
|---|---|---|
| Äußeres Maß | 215 mm |
|
| Lichte Höhe | 215 mm |
|
| Äußere Höhe | 340 mm |
|
| Auspflasterbare Höhe | ca 45 mm |
|
| Stahlrahmen | 37,0 kg |
|
| Kopfrahmen 140 mm | 14,0 kg |
|
| Bodenplatte | 3,5 kg |
|
| Deckel, ohne Auspflasterung | 132,0 kg |
|
| Gesamtgewicht | 187,0 kg |
|
Deckel - Stahldeckel auspflasterbar
Belastungsklasse B 125
Belastungsklasse D 400
